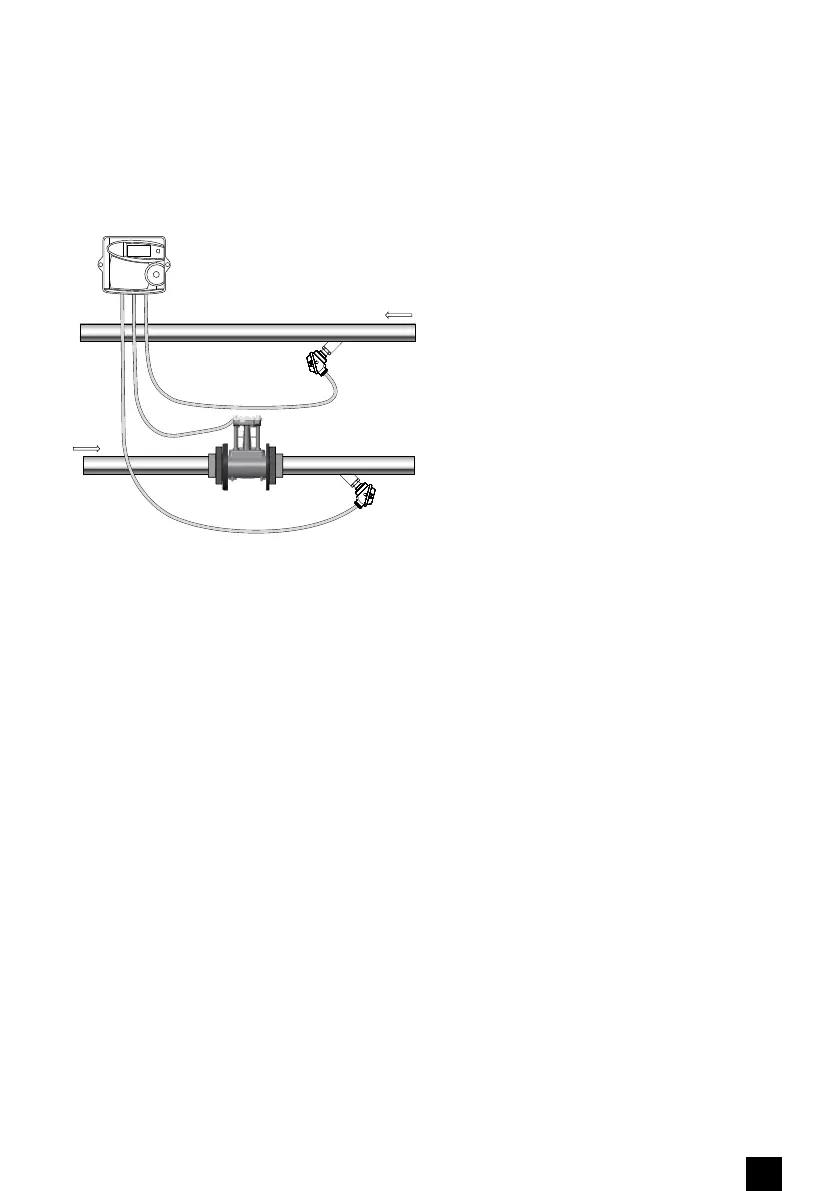

Датчик температуры
Датчик температуры
Вычислитель
Блок электроники
расходомера
Подающий
трубопровод
Обратный
трубопровод
3 - МОНТАЖ РАСХОДОМЕРА
3.1 - Эксплуатационные условия, материалы и размеры
Эксплуатационные параметры для контуров теплоснабжения и охлаждения не должны превышать значения
Максимального давление (PMA) и Рабочей температуры, указанных на заводской маркировке.
• Максимальная рабочая температура: версия тепло: 130°C / 150°C (постоянно/временно), версия охлаждение: 50°C
• Максимального давление (PMA) при экстремальных температурах:
- PN16 120°C <Максимальное давление: 15,2 бар < 130°C
- PN25 120°C <Максимальное давление: 23,8 бар< 130°C
Минимальное давление для избежания кавитации:
• Ду65-100
- для жидкости с температурой < 90°C: минимальное давление = 1 бар
- для жидкости с температурой ≥ 90°C: минимальное давление = (минимальное для сохранения воды в жидком
состоянии) + 1 бар
• Ду150
- для жидкости с температурой < 90°C: минимальное давление = 2 бара
- для жидкости с температурой ≥ 90°C: минимальное давление = (минимальное для сохранения воды в жидком
состоянии) + 1,5 бара
Материал изготовления:
• для уплотнительного кольца : EPDM (этилен-пропиленовый каучук) & FKM
• для проточной части: бронза для PN16 и 25, нержавеющая сталь для PN40.
• Поддержка для преобразователя: латунь (PN16 и 25), нержавеющая сталь (PN40)
• Измерительный канал, стабилизатор: фенол термопластика
• Мембрана: нержавеющая сталь
2.4 - Применение
Расходомер Axonic является частью прибора учета тепловой энергий, который состоит из расходомера,
вычислителя (например, Itron CF51, CF55, CF800) и пары датчиков температуры. Входные параметры вычислителя
и выходные параметры расходомера должны быть совместимы для обеспечения правильного измерения энергии,
в частности вес импульса (литр/импульс) и положение расходомера (подающий или обратный трубопровод),
проверьте указанные значения на заводской маркировке для обеих частей.
