61
3.2 - Инструкции по монтажу
• Никогда не выполняйте сварочные работы или сверление вблизи расходомера.
• все операции и манипуляции должны быть сделаны с помощью специальной подъемной части продукта. Если нет
подъемной части, все манипуляции могут быть сделаны вручную.
• Потенциальная опасность: НЕ откручивайте бронзовые или сделанные нержавеющей стали винты датчика во время
работы!
• Храните ультразвуковой преобразователь расхода воды в оригинальной упаковке до тех пор, пока не будут
выполнены все соединительные и изоляционные работы, а также покраска и очистка.
• Всегда устанавливайте прибор в положении, которое указано на лицевой табличке (прямой или обратный поток;
холодная или горячая линия).
• Рекомендуется установка запорной арматуры до и после расходомера для упрощения демонтажа. Расходомер
должен быть установлен в удобном положении для сервисных работ обслуживающего персонала.
• Алюминиевые ребра блока электроники должны быть видны в случае теплоизоляции расходомера. (См. Рис 1).
• Если температура среды превышает 130°С, то расходомер с теплоизоляцией должен быть установлен таким
образом, чтобы блок электроники находился сбоку, а не сверху расходомера (См. Рис 2). Убедитесь, что после
установки расходомер всегда заполнен водой (См. Рис 3).
• Прямые участки до и после расходомера не требуются. Если при монтаже расходомера имеется пространство
для прямого участка 5xDN, то для исключения турбулентности и сглаживания потока, рекомендуется обеспечить
прямой участок.
• Расходомер можно устанавливать в горизонтальном или вертикальном положений, но требуется установить в
таком положений, где исключается возможность накапливания воздуха.
• Расходомер должен быть защищен от ударов и вибрации, которые могут возникнуть в месте установки. При
заполнении трубы водой запорные клапаны должны открываться плавно.
• Фланцевые соединения расходомера должны соответствовать номинальному диаметру, а также номинальному
давлению PN (согласно EN 1092) трубопровода. Измерительное устройство не должно подвергаться чрезмерному
напряжению от труб или формованных частей.
• Трубы системы отопления должны быть прочно закреплены до и после расходомера. Все болты фланцевых
соединений должны быть затянуты. Все используемые болты, гайки и прокладки должны соответствовать
требованиям, касающихся номинального значения ДУ, уровня номинального давления PN, максимально
допустимой температуры и давления.
• Установка расходомера AXONIC с мобильными фланцами (См. Рис 4).
• Вычислители CF 51 и CF 55 могут быть прикреплены к расходомеру с помощью адаптера, поставляемого с
расходомером. (См. Рис 5).
• Для ремонта или переоборудования расходомер должны быть отправлен обратно к производителю или в
ремонтную мастерскую, уполномоченую изготовителем.
• устройство должно быть заменено в случае пожара или взрыва в его непосредственной близости.

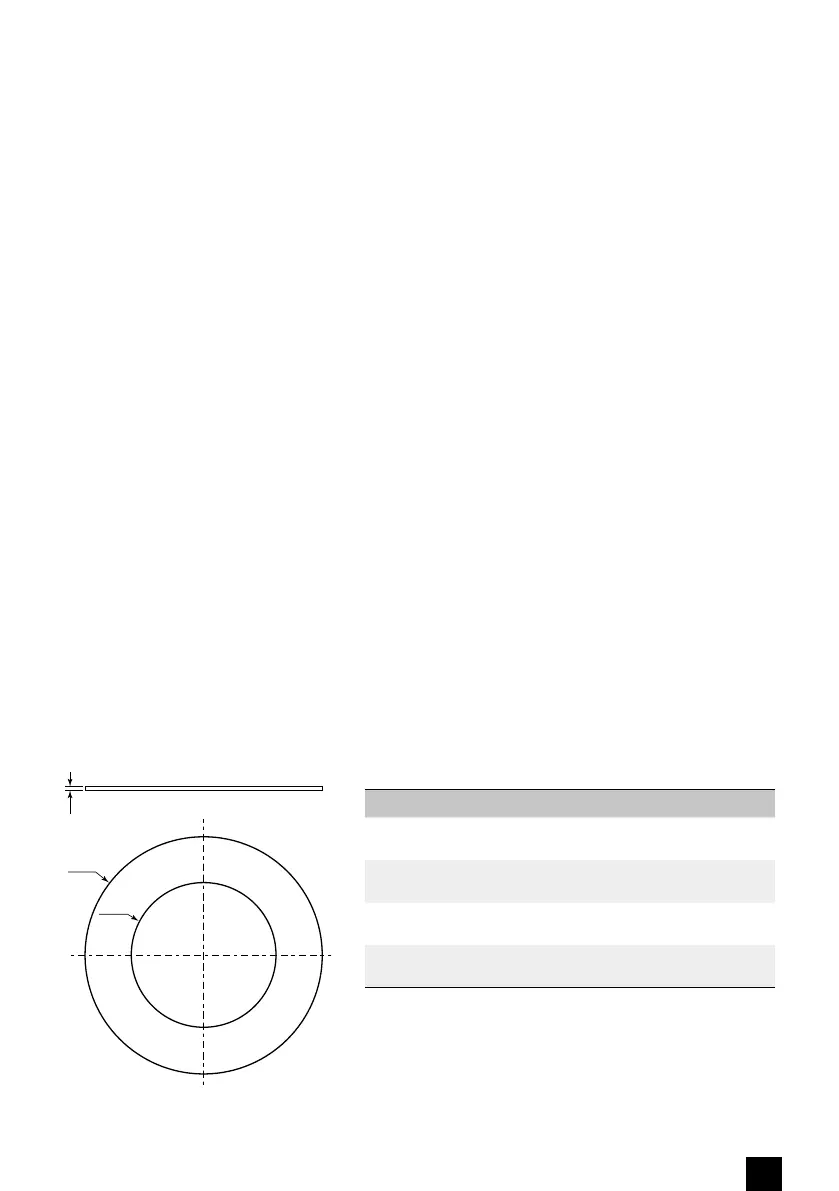

3.3 - Уплотнитель
2*
øA
øB
Ду PN Артикул Тип ø A ø B
65
16-25
40
A4003392
A4003393
IBC
SR
127
109
77
80
16-25
40
A4003441
A4003442
IBC
SR
142
120
89
100
16-25
40
A4003443
A4003444
IBC
SR
168
149
115
150
16-25
40
A4003446
A4003447
IBC
SR
224
203
169
*Толщина соответствует NF EN 1514-1 и в соответствии с поставщиком
