3.2 - 安装说明
•• 不要在热量表附件进行焊接和钻孔作业。
•• 在产品的安装作业中，必须使用专门设计的装卸环来进行吊装作业。如果产品没有装卸环，可以使用手工安装。
•• 将热量表放在原包装内，只到所有连接，绝缘，喷涂和清洁工作完成。总是根据积分仪的标签（供水或者回水）上显示
的安装位置来安装热量表。建议截止阀安装在流量传感器附近，流量传感器应选择方便维修和操作的位置安装。
•• 流量计允许安装到水平或垂直管路上，任意位置都可以。
•• 积分仪铝制的安装条应安装在可以目视的地方，做好隔热处理（见Fig•1图）
•• 如果管路工作温度超过130°C，那么积分仪的安装位置应在流量计的侧面（如图Fig•2）
•• 确保流量计中在安装后总是充满液体，没有气泡。（见图Fig3）
•• 流量计设计无需长度整流，不过如果安装位置允许，建议留出5倍管径的长度作为整流长度来安装流量计。
•• 热量表安装后必须保证没有振动和冲击，当向管路注水时，截止阀必须缓慢打开。
•• 热量表的法兰连接必须与管道对应连接部件的公称直径DN和公称压力PN（根据EN1092）相匹配。计量装置不得受到
管道或其他零件造成的过大张力。供热系统的管道必须与流量计前后牢固固定。法兰的所有螺栓必须安装并拧紧。所用
全部螺栓，螺母和密封必须满足公称直径DN，公称压力PN，最大允许温度和压力的要求。
•• 安装PN16和PN25版的Axonic，请使用专用的移动法兰（如图Fig•4）
•• Itron•CF51和CF55•积分仪可以完全兼容流量计•（请见图Fig5）如需维修或重新调整热量表，请寄回厂家或联系Itron授
权的维修中心。
•• 在安装或更换产品的过程中，必须考虑该过程是否会引起火灾或爆炸的风险，必须做好保护措施去避免。

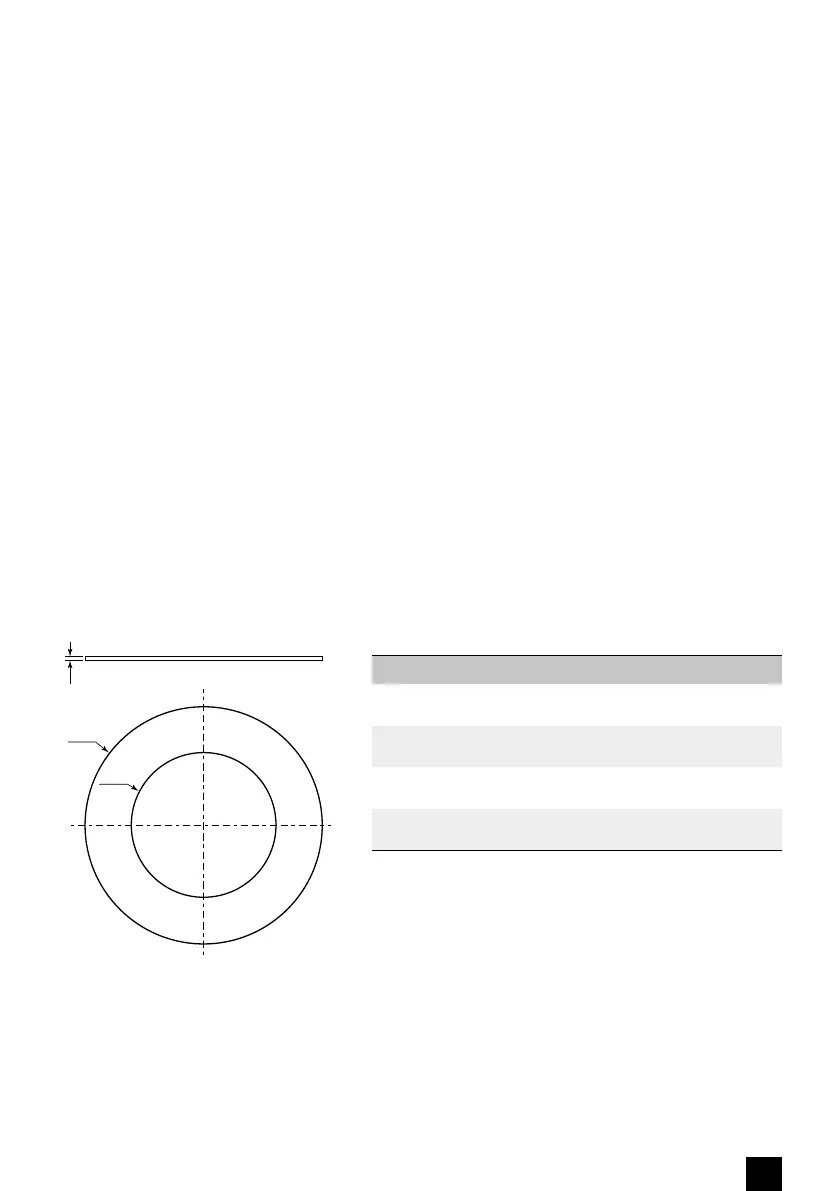

3.3 - 垫片
2*
øA
øB
DN PN 参考编号 类型
ø A ø B
65
16-25
40
A4003392
A4003393
IBC
SR
127
109
77
80
16-25
40
A4003441
A4003442
IBC
SR
142
120
89
100
16-25
40
A4003443
A4003444
IBC
SR
168
149
115
150
16-25
40
A4003446
A4003447
IBC
SR
224
203
169
*厚度满足NF•EN1514-1标准的要求
