ITRON Axonic User Manual

72
RED
BLACK
BLUE
WHITE
RED
BLACK
BLUE
WHITE
需一直保证表头外壳和密封橡胶圈正确地对准。•

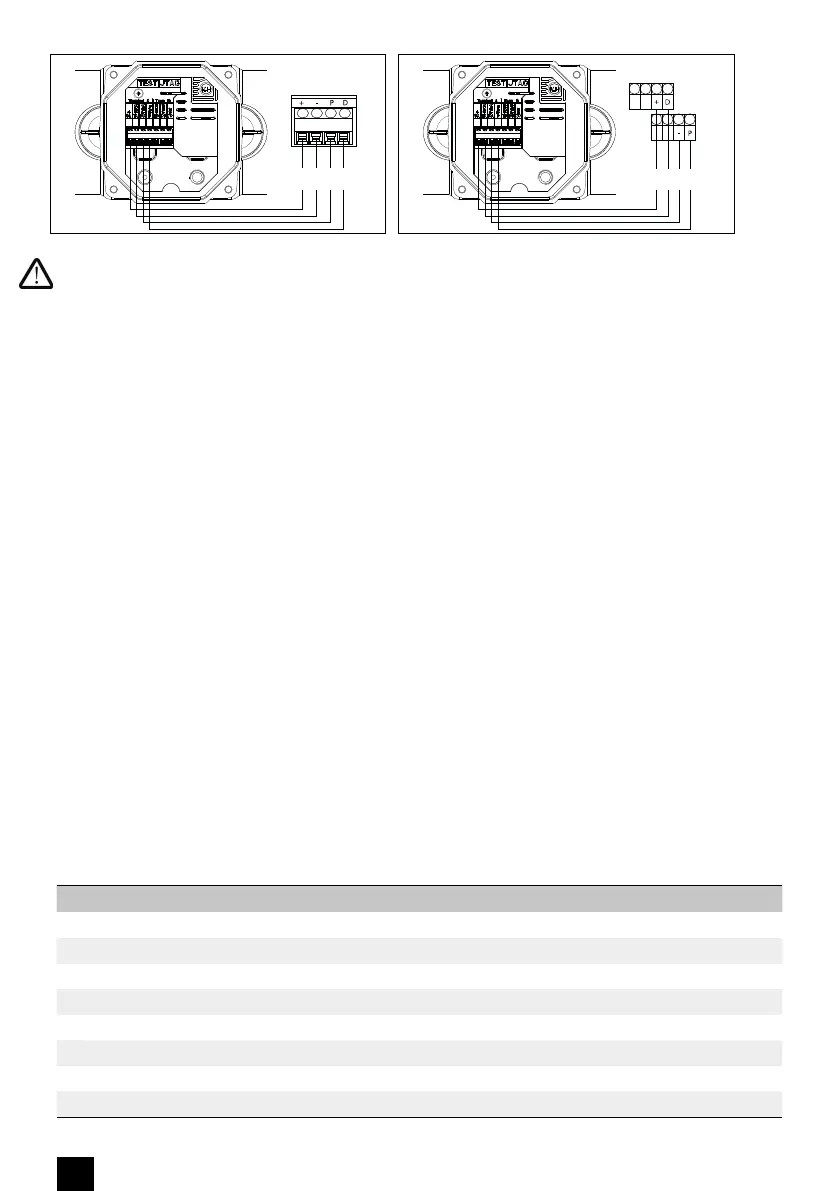

4.2 - 积分仪的安装连接
线A：4线制，用于积分仪与流量计的连接
• 1•-•白色线：连接μCom/诊断接口
• 2•-•蓝色线：脉冲A或诊断接口
• 3•-•黑色线：接地
• 4•-•红色线：连接主电源供电
线B：三线制，用于连接其他设备
•• •红色线：脉冲B
•• 黑色线：接地
•• 白色线：流向指示端口，1表示正常流向，0表示回流
4.3 - 输出脉冲（A+B）的特性
•• 符合EN1434-2•Class•OB，OC和OD标准的规定•
•• 类型：• 开漏输出•（Open•Drain）
•• 极性：• 不可转换（请参阅电气连接图）
•• 脉冲持续时间：• 见下表所示
•• 最大电压：• 30V直流
•• 最大电流：• 27毫安
•• 启动时的压降：• ≤•0.3V•at•0.1•mA•/≤•2V•at•27•mA•
•• 最大输出频率：• 128Hz
•• 闭合时整机电阻：•• ≥•6MΩ
•• 脉冲长度请见下表
•• 最大线缆长度•• 10米
连接Axonic与CF51-CF55-PulseBox 连接Axonic与CF800
DN65 - qp 25 DN80 - qp 40 DN100 - qp 60 DN150 - qp 150
脉冲当量 脉冲长度•(毫秒)
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
**标准版脉冲长度100毫秒，括号内的值只对应特殊的型号
