Jackle conMIG 400 - Bedienelemente

conMIG 400/445/545
Betriebsanleitung Seite 8

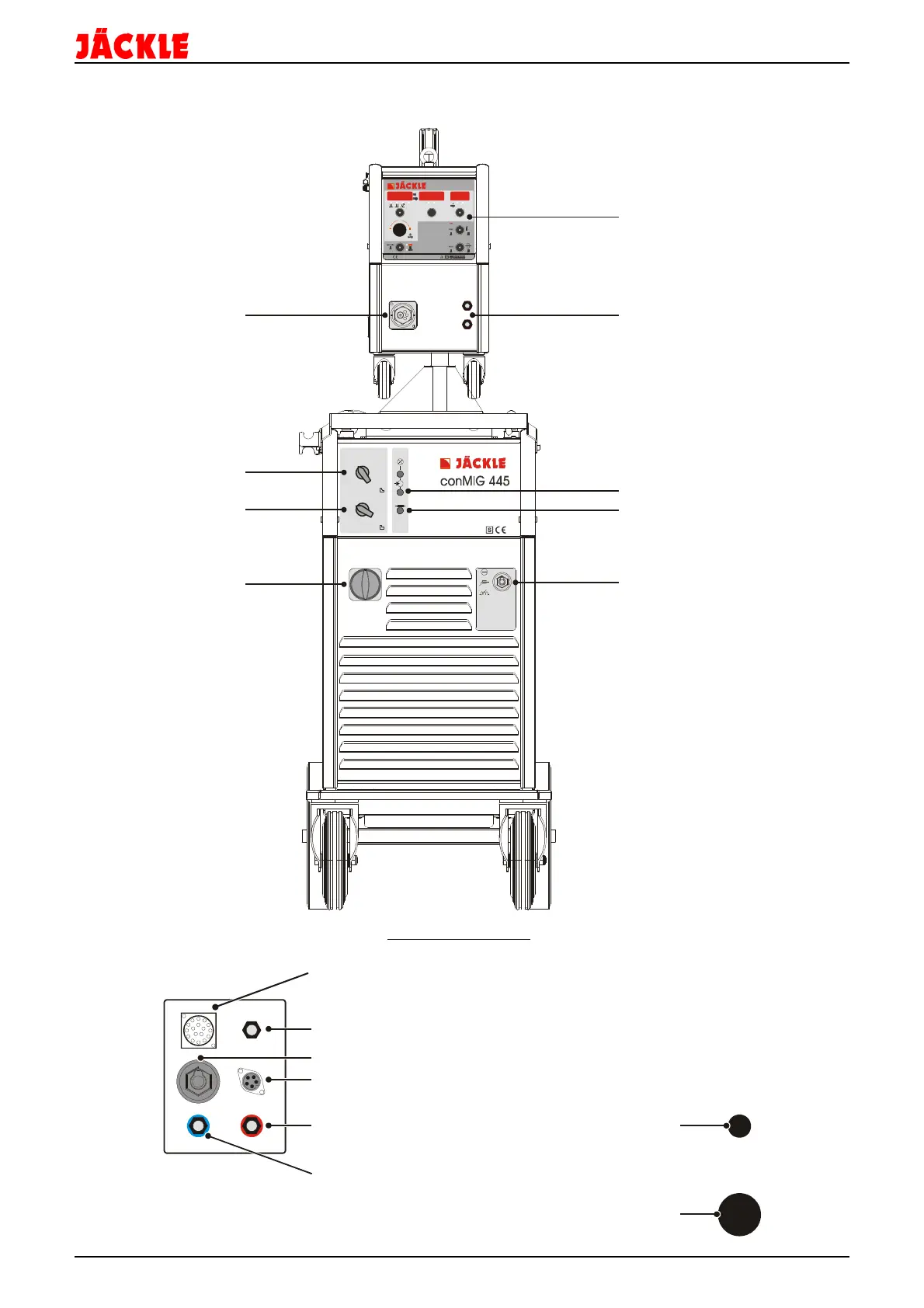

6. Bedienelemente
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
Brenner
Zentralanschluss
Central
torch connection
Hauptschalter
Main switch
Massebuchse
Workpiece socket
T 2A
V
S % sec l/min
TEST
mm
V A
MC 3
F X
LADEN
SPEICHERN
Feinstufenschalter
Fine-grade switch
Grobstufenschalter
Coarse-grade switch
Kontrollleuchten Netz
Control lamp main
Primärsicherung
Main fuse
Steuerbox MC 3, 4 oder 5
Control unit MC 3, 4 or 5
Wasservorlauf ‘blau-kalt’ DN 5
water flow ‘blue-cold’ DN 5
Wasserrücklauf ‘rot-heiß’ DN 5
water runback ‘red-hot’ DN 5
Wasservorlauf ‘blau-kalt’ DN 5
water flow ‘blue-cold’ DN 5
Wasserrücklauf ‘rot-heiß’ DN 5
water runback ‘red-hot’ DN 5
Gasausgang
Gas output
Fernbedienungsbuchse 17-polig
Remote control socket 17-pole
Datenleitung zum Koffer
Communication to wire feed case
+ Buchse / socket
Gaseingang
Gas input
Netzkabel
Main cable
Rückseite / back side
