8 REGOLAZIONI
it-46

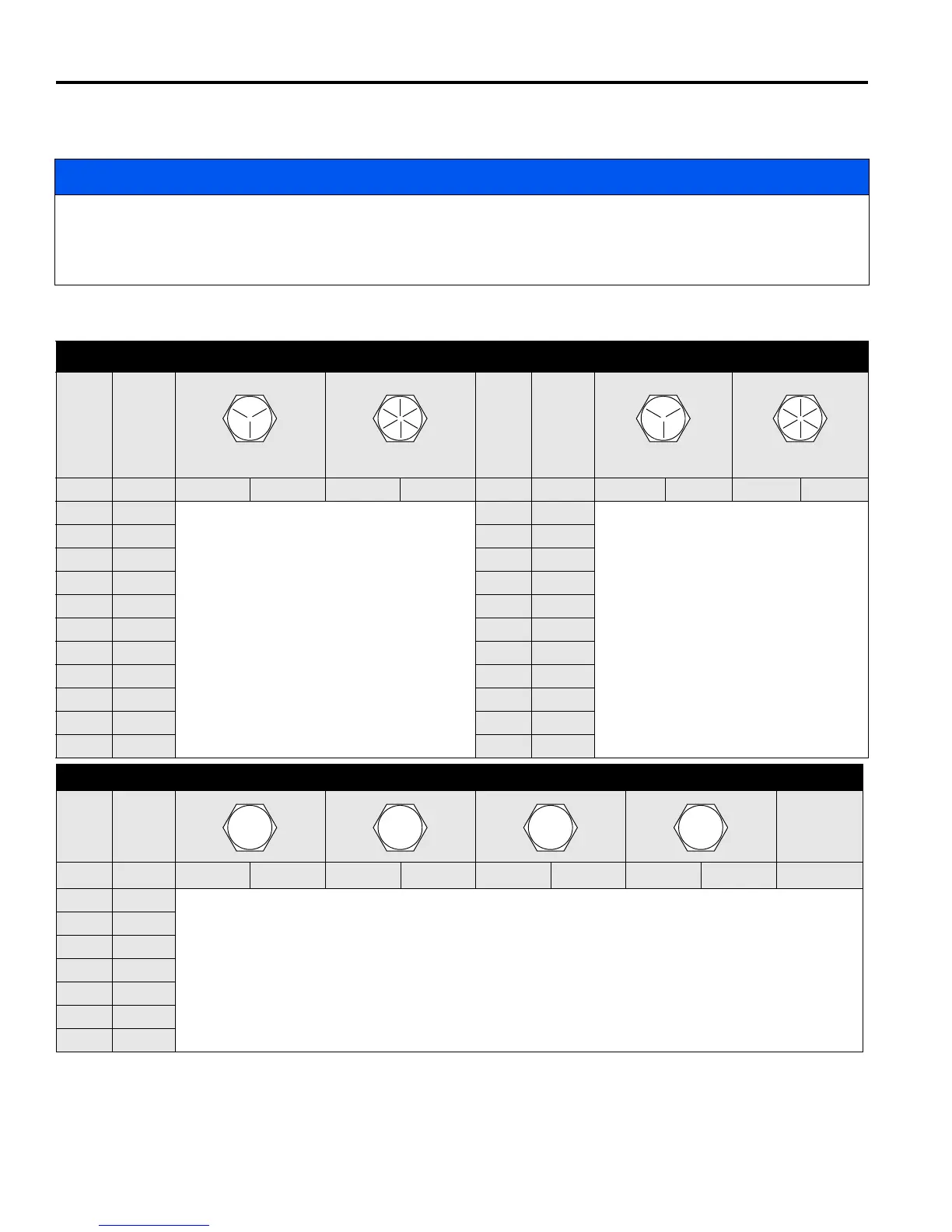

8.9 SPECIFICA DELLA COPPIA _________________________________________________
Jacobsen usa bulloni placcati Grado 5 di serie, salvo indicazione al contrario. Per il serraggio di bulloni placcati
utilizzare il valore riportato per bulloni lubrificati.
AVVISO
Tutti i valori della coppia riportati nelle presenti tabelle sono approssimativi, e sono intesi a puro titolo orientativo.
L’utente si assume ogni responsabilità dell’utilizzo di questi valori. Jacobsen declina ogni responsabilità in caso di
perdite, rivendicazioni o danni risultanti dall’uso di queste tabelle.
Prestare sempre la massima attenzione nell’utilizzare i valori di coppia.
DISPOSITIVO DI FISSAGGIO A NORMA ANSI
DI-
MEN-
SIONI
UNITÀ GRADO 5 GRADO 8
DI-
MEN-
SIONI
UNITÀ GRADO 5 GRADO 8
Lubrificato Asciutto Lubrificato Asciutto Lubrificato Asciutto Lubrifcato Asciutto
#6-32 in-lb (Nm) – 20 (2,3) – – 7/16-14 ft-lb (Nm) 37 (50,1) 50 (67,8) 53 (71,8) 70 (94,9)
#8-32 in-lb (Nm) – 24 (2,7) – 30 (3,4) 7/16-20 ft-lb (Nm) 42 (56,9) 55 (74,6) 59 (80,0) 78 (105)
#10-24 in-lb (Nm) – 35 (4,0) – 45 (5,1) 1/2-13 ft-lb (Nm) 57 (77,2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4,5) – 50 (5,7) 1/2-20 ft-lb (Nm) 64 (86,7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5,7) – 65 (7,3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8,4) 100 (11,3) 107 (12,1) 143 (16,1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9,6) 115 (13,0) 120 (13,5) 163 (18,4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17,7) 210 (23,7) 220 (24,8) 305 (34,4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19,5) 230 (26,0) 245 (27,6) 325 (36,7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31,1) 31 (42,0) 32 (43,3) 44 (59,6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35,2) 35 (47,4) 37 (50,1) 50 (67,8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
DISPOSITIVO DI FISSAGGIO AD USO LOCALE
DI-
MEN-
SIONI
UNITÀ
Dispositivi di
fissaggio non
critici per
alluminio
Lubrificato Asciutto Lubrificato Asciutto Lubrificato Asciutto Lubrificato Asciutto
M4 Nm (in-lb)––––––3,83 (34)5,11 (45)2,0 (18)
M5 Nm (in-lb) 1,80 (16) 2,40 (21) 4,63 (41) 6,18 (54) 6,63 (59) 8,84 (78) 7,75 (68) 10,3 (910 4,0 (35)
M6 Nm (in-lb) 3,05 (27) 4,07 (36) 7,87 (69) 10,5 (93) 11,3 (102) 15,0 (133) 13,2 (117) 17,6 (156) 6,8 (60)
M8 Nm (in-lb) 7,41 (65) 9,98 (88) 19,1 (69) 25,5 (226) 27,3 (241) 36,5 (323) 32,0 (283) 42,6 (377) 17,0 (150)
M10 Nm (ft-lb) 14,7 (11) 19,6 (14) 37,8 (29) 50,5 (37) 54,1 (40) 72,2 (53) 63,3 (46) 84,4 (62) 33,9 (25)
M12 Nm (ft-lb) 25,6 (19) 34,1 (25) 66,0 (48) 88,0 (65) 94,5 (70) 125 (92) 110 (81) 147 (108) 61,0 (45)
M14 Nm (ft-lb) 40,8 (30) 54,3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94,9 (70)
