MANUTENZIONE 7
it-37
7.13 FILTRI DELL’IMPIANTO IDRAULICO __________________________________________
L’impianto idraulico è protetto da due filtri da 10 micron: il
filtro sulla linea di ritorno. Durante il funzionamento viene
controllato il flusso attraverso i filtri e quando la caduta di
pressione tra i filtri è eccessiva si accende la spia del filtro
olio dell’impianto idraulico. Per garantire protezione
continua all’impianto idraulico, sostituire entrambi i filtri al
più presto, dopo l'accensione della spia.
Sostituzione dei filtri dell’impianto idraulico:
1. Togliere i vecchi filtri.
2. Installare i nuovi filtri, stringendoli soltanto a mano.
3. Far funzionare il motore al minimo per cinque minuti
tenendo l’impianto idraulico in folle. In questa fase
potrà suonare l'allarme del livello dell’olio.
Controllare il livello dell’olio nel serbatoio dell’impianto
idraulico e riempire fino alla tacca di pieno sull'astina.
7.14 SISTEMA ELETTRICO ______________________________________________________
Le precauzioni generali che possono essere adottate per
ridurre i problemi elettrici sono elencate di seguito.
1. Accertarsi che tutti i morsetti e i raccordi siano puliti e
correttamente fissati.
2. Esaminare regolarmente il sistema microinterruttore di
sicurezza e gli interruttori automatici.
Se il sistema microinterruttore di sicurezza non
funziona correttamente e il problema non può essere
rettificato, rivolgersi ad un concessionario Jacobsen.
3. Per prevenire danni, tenere il cablaggio dei fili e tutti i
singoli fili lontano da parti moventi.
4. Accertarsi che il cablaggio dell’interruttore del sedile
sia connesso al cablaggio dei fili principale.
5. Controllare la batteria e il circuito di caricamento della
batteria.
6. Non lavare né pulire con nebulizzatori a pressione
attorno ai raccordi e ai componenti elettrici.
L'impianto elettrico è controllato e gestito dalla centralina
elettronica (C) collocata dietro la zona dell'operatore. La
centralina è dotata di quattro serie di LED che servono per
analizzare i guasti dell'impianto elettrico; vedere la Sezione
5.2.
I circuiti sono protetti da un interruttore di sicurezza, da
fusibili e da relè montati vicino alla centralina.

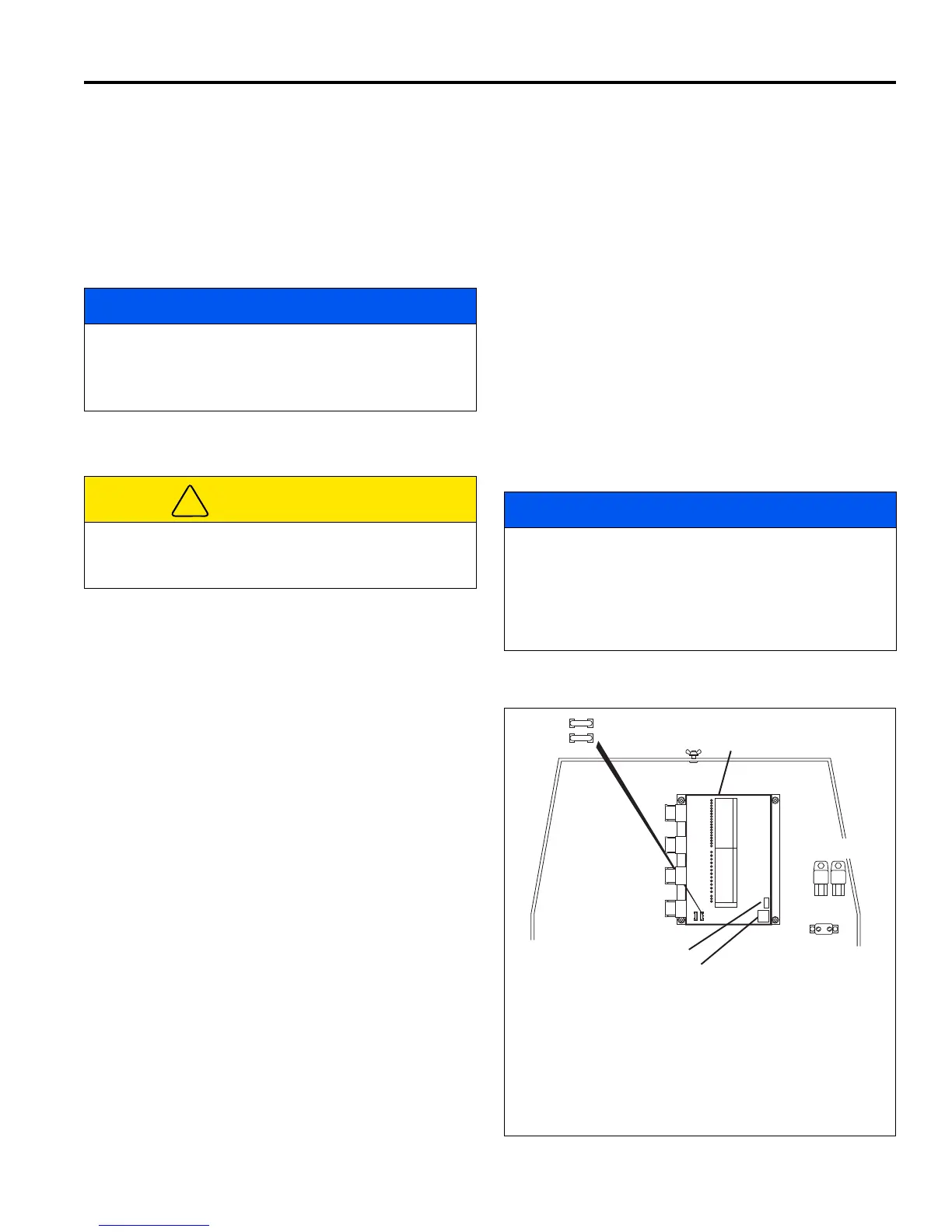

Figura 7B
AVVISO
Nella stagione fredda, è possibile che la spia si accenda
fin quando l'olio non raggiunge la temperatura di
esercizio. Attendere che l'olio si sia scaldato e la spia si
sia spenta, prima di mettere in funzione il tosaerba.
ATTENZIONE
Spegnere sempre l’interruttore d’accensione e rimuovere
il cavo (NERO) negativo della batteria prima di
controllare o di effettuare dei lavori sul sistema elettrico.
AVVISO
Se richiedete assistenza dalla fabbrica per localizzare
eventuali guasti del controller, prendete nota della
revisione dell’hardware del controller e della versione del
software, riportate sull’angolo destro inferiore del
controller. I controller aventi livelli di revisione pari o
superiori sono compatibili con le versioni precedenti.
F1
F2
C
K1
CB1
K2
Versione Software
Revisione Hardware
TAGLIACIRCUITO
CB1 50 A TAGLIACIRCUITO
FUSIBILI
F1 20 A ALTERNATORE, STRUMENTI DI MISURA
F2 20 A FARI
RELÈ
K1 CANDELA A INCANDESCENZA
K2 MOTORINO DI AVVIAMENTO
