2 CARATTERISTICHE TECHNICHE
it-8
2 Caratteristi che techniche
2.1 IDENTIFICAZIONE DEL PRODOTTO __________________________________________
68131.............................. AR522-T4I, 5 apparati, 4 ruote
motrice (4WD) con ROPS

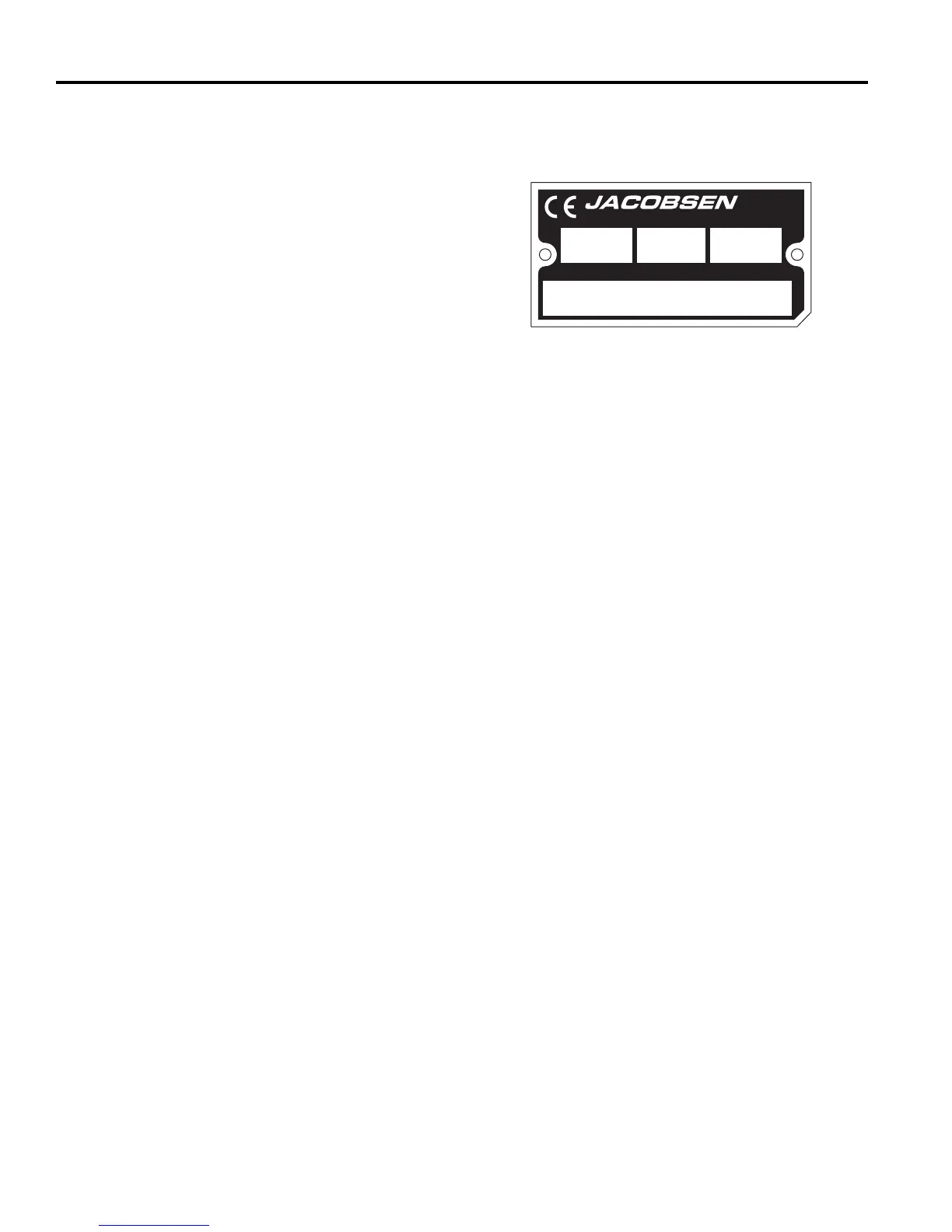

Numero di serie .............. Il numero di serie è riportato sulla
targhetta di identificazione, come
quella illustrata, affissa al telaio
del tosaerba, sopra l’assale
posteriore, a destra dell'operatore.
In sede di ordinazione di parti di ricambio o per richieste d’
assistenza si prega di citare sempre il numero di serie
dell’unità.
2.2 MOTORE V2403-M-DI ______________________________________________________
Marca.............................. Kubota
Modello ........................... V2403-M-DI Diesel, 4 tempi,
raffreddamento a liquido
Potenza........................... 36,5 kW a 2700 giri/min
Nota: La potenza continua effettivamente erogata sarà
probabilmente inferiore a quella riportata nelle caratter
-
istiche tecniche a causa delle limitazioni operative e dei
fattori ambientali.
Alesaggio...................... 87 mm
Corsa............................ 102,4 mm
Cilindrata......................... 2434 cm
3
Coppia ............................ 158 Nm a 1600 giri/min
Carburante:
Tipo........................... Gasolio 2D a basso o bassissimo
contenuto di zolfo
Numero di cetano ..... Min. 45
Capacità ................... 65 litri
Regolatore:
Minima superiore...... 2920 giri/min
Minima inferiore........ 1000 giri/min
Lubrificazione:
Capacità ................... 9,5 litri
Tipo........................... SAE 10W30
Classifica API ........... CJ-4
Filtro dell’aria .................. Donaldson, a secco con valvola di
sfiato e indicazione di servizio.
Alternatore...................... 45 A
2.3 TOSAERBA ______________________________________________________________
Pneumatici:
Anteriori ................... 26,5 x 14 - 12: (6 tele)
Posteriori .................. 22,5 x 10 - 8
Pressione pneumatici:
Anteriori .................... 111 kPa
Posteriori................... 83 kPa
Batteria:
Tipo........................... 12 V, 600 ampère a freddo
Gruppo...................... BCI 24
Freni:
Di servizio ................ Frenatura dinamica mediante il
circuito di trazione.
Di stazionamento ...... Integrato nel motore delle ruote,
rilascio idraulico
Velocità:
Tosatura ................... 0 - 11 km/h
Trasferimento ........... 0 –19,3 km/h
Retromarcia ............. 0 – 8,1 km/h
Produzione ..................... 6,4 acri/h a 11 km/h
Impianto idraulico:
Capacità ......................... 37,85 litri
Tipo di fluido ................... GreensCare 68
Raffreddamento.............. Radiatore dell’olio
Filtro del tubo di ritorno... 10 micron
Sterzo ............................. Servosterzo idrostatico
2.4 PESI E DIMENSIONI _______________________________________________________
Dimensioni: mm
Lunghezza................................................................ 3302
Altezza – Cima della ROPS...................................... 2108
Larghezza - Tosatura................................................ 2486
Larghezza - Trasferimento........................................ 2489
Peso: kg
Serbatoio pieni, piatti di taglio sollevati, senza operatore.
Totale........................................................................ 1674
Serbatoio vuoto, piatti di taglio sollevati, senza operatore.
Totale ....................................................................... 1619
11524 WILMAR BLVD ,
CHARLOTTE, NC 28273
®
kg kW
1-800-848-1636 (US)
PRODUCT OF U.S.A.
A Textron Company
ABC
D
1674 36.5 XXXX
6813101651
