4 COMANDI
it-20
A. Leva per inclinazione volante
Sollevare la leva per sbloccare il piantone
dello sterzo, quindi inclinare il piantone fino
a raggiungere un posizionamento ottimale.
Rilasciare la leva per bloccare nuovamente
il piantone dello sterzo.
B. Limitatore di velocità per la tosatura
Limita la velocità di avanzamento dell'unità durante
la tosatura. Per ridurre la velocità, premendo il
pedale di trazione in avanti, ruotare la leva fino a
raggiungere la vite di fermo (B
1
) sul pianale. Per
avanzare alla massima velocità, spostare la leva
nella posizione illustrata (B
3
). La vite di fermo (B
2
)
può essere regolata per impostare specifiche
velocità di tosatura. Vedere Sezione 8.2.
C. Pedale di trazione - Avanti
Premere la parte anteriore del pedale per fare
procedere in avanti il mezzo. Rilasciare il pedale per
fare rallentare il tosaerba e fermarlo.
D. Pedale di trazione - Indietro
Premere la parte posteriore del pedale per far
muovere il mezzo in retromarcia. Rilasciare il pedale
per fare rallentare il tosaerba e fermarlo. Prima di
invertire la direzione di marcia, lasciare che il
tosaerba si fermi del tutto.

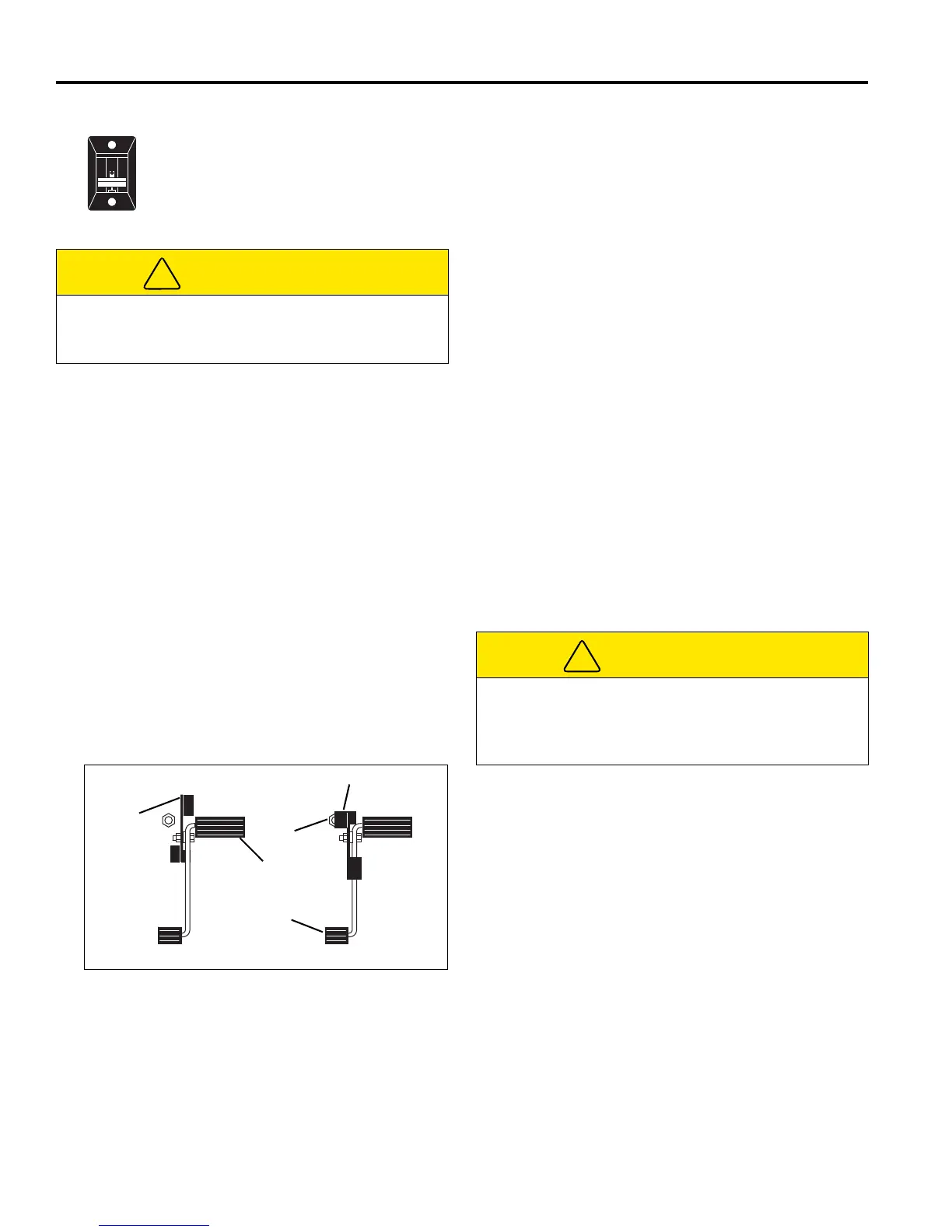

Figura 4A
E. Regolazione del sedile
Tirare verso l'esterno la leva di sinistra per regolare il
sedile in avanti o indietro. Per regolare la tensione
della molla sotto al sedile, girare la manopola di
regolazione posizionata davanti al sedile.
F. Tappo / Asta di livello dell’olio idraulico
Riempire fino al segno indicato sull'asta di livello
utilizzando fluido idraulico pulito a macchina fredda.
Non riempire eccessivamente.
G. Indicatore del filtro dell’aria
Indica la condizione del filtro dell'aria del motore.
Pulire e sostituire il filtro dell'aria quando nella
finestrella trasparente dell'indicatore compare una
banda rossa. Vedere Sezione 7.4.
H. Tappo del carburante
Riempire il serbatoio del carburante con gasolio 2D
con numero di cetano minimo pari a 45. Vedere
Sezione 5.11.
J. Allarme
L'allarme, insieme alle spie dell'indicatore combinato
(V), si attiva per segnalare all'operatore condizioni
che richiedono attenzione immediata. Vedere
Sezione 4.4.
K. Controller/Fusibili
Il controller è situato sotto il cofano posteriore, subito
dietro il sedile dell'operatore. È dotato di spie per
agevolare il monitoraggio e la risoluzione dei
problemi dell'impianto elettrico del tosaerba.
Sul controller sono montati due fusibili a lama. Per
sostituire i fusibili, rimuovere il pannello di accesso.
ATTENZIONE
Non regolare mai lo sterzo mentre il tosaerba è in
movimento. Prima di effettuare la regolazione,
arrestare l'unità e inserire il freno di stazionamento.
B
3
Velocità di avanzamento
Velocità di tosatura
B
1
B
2
C
D
ATTENZIONE
Gli interventi sull'impianto elettrico devono essere
eseguiti da un tecnico qualificato. Prima di sostituire i
fusibili, spegnere il tosaerba e rimuovere la chiave
dall'interruttore di accensione.
