JUSTERINGAR 3
11
3.5 FLASH ATTACH ___________________________________________________________

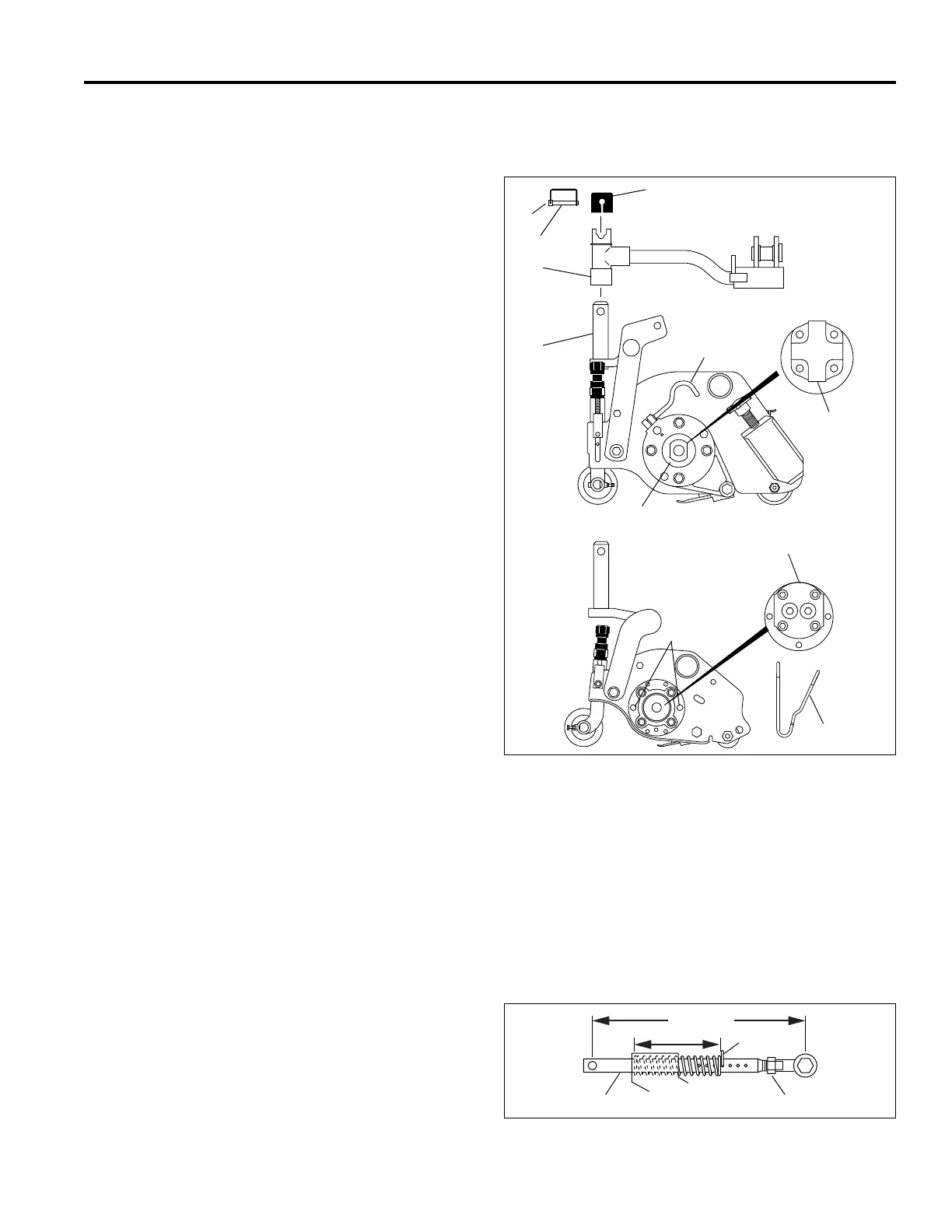

Installation av klippare
1. Placera vardera klipparen framför sin lyftarm. Höj
lyftarmen och placera klipparen så att oket (T) är i linje
med svivelhuset (S). Sänk försiktigt ned armen på oket.
För in stiftet (K) genom hålet i oket, fäst låsclipset (L)
och montera huven (M).
2. Montera motorerna (N), med anslutna slangar, på
klipparna. Rengör motorns splines och koppling. Lägg
på molybdendisulfidfett (Moly 2 EP) på honsplinesen
på klippcylindern. Rengör motorns monteringsyta noga.
Tryck in motorn i lagerhuset. På 5" (127 mm)
klippcylindrar ska motorn låsas på plats genom att två
motorclips (O), med öglorna vända mot motorns
centrum, träs in på monteringsstiften (P). På
7" (178 mm) klippcylindrar, dra åt nyckeln (Q) på
lagerhuset för hand.
3. Lyft klippcylindrarna och installera nedtryckarfjädrarnas
stift (V, Figur 3F). Om klipphöjden inte ändrats ska de
monteras i den position de hade när klippcylindern
demonterades.
Demontering av klippare
1. Sänk ned klipparna på marken och avlägsna
nedtryckarfjädrarnas stift (V, Figur 3F). Anteckna hur
fjädrarna sitter.
2. På 5" (127 mm) klippcylindrar, ta ut motorclipsen (O).
På 7" (178 mm) klippcylindrar, lossa nyckeln (Q) på
motorhuset. Dra ut motorn rakt ur klipparen.
3. Placera försiktigt motorn med slangar undan från
klipparen. Förhindra föroreningar och skador på interna
delar genom att täcka över lagerhusöppningen (R).
4. Avlägsna huven (M) på lyftarmen, ta ut låsclipset (L)
från stiftet (K) och dra ut stiftet.
5. Lyft försiktigt på armen så att klipparen kan tas av.
Figur 3E
3.6 NEDÅTTRYCK ____________________________________________________________
Vardera klippcylindern har en nedtryckande fjäder.
Nedåttrycket förbättrar klippkvaliteten genom att säkerställa
konstant kontakt mellan klippcylindern och marken.
Kontrollera och justera nedåttrycket varje gång klipphöjden
ändrats eller för att optimera klippet för bästa prestanda.
1. Med lyft klippare, placera stiftet (V) i fjärde hålet från
kulleden. Sänk ned klipparna på en plan yta innan
nedåttrycket mäts.
2. Börja med att ställa in distansen mellan kulledens
centrum och tvärstiftets centrum till 227 mm ± 2 mm.
Justera längden genom att lossa på låsmuttern (W)
och skruva staget (U) in i eller ut ur kulleden.
3. Mät längden på fjädern som visat på alla fem
klippcylindrarna. Anteckna den kortaste fjädern och
ställ de andra till samma mått genom att justera stagen
(U) till det måttet ± 2 mm. Tvärstiftet måste vara
horisontellt, dra sedan åt låsmuttern (W).
4. Justera nedåttrycket genom att flytta stiftet ett hål mot
fjädern för att öka trycket eller ett hål bort från fjädern
för att reducera trycket på bakre valsen.
Figur 3F
7" (178 MM) KLIPPCYLINDRAR
5" (127 MM) KLIPPCYLINDRAR
T
S
K
L
M
N
O
P
Q
R
LF010
N
W
U
227 mm
V
