3.14 STYRNINGENS SKRÄNKNING _______________________________________________
1. Ställ hjulen rakt fram.
2. Lossa låsmuttrarna (J) i vardera änden av
parallellstaget (M).
3. Vrid parallellstaget (M) så att korrekt skränkning
uppstår. Skränkningen får inte överstiga 1,5 mm (K).
Dra åt låsmuttrarna.
4. När parallellstaget justerats, justera styrcylinder genom
att gänga staget (N) in i eller ut ur kulleden så att
spindelarmen (L) går fri från stoppet på axeln med
0,8 - 2 mm (O) när cylindern är fullt utskjuten.

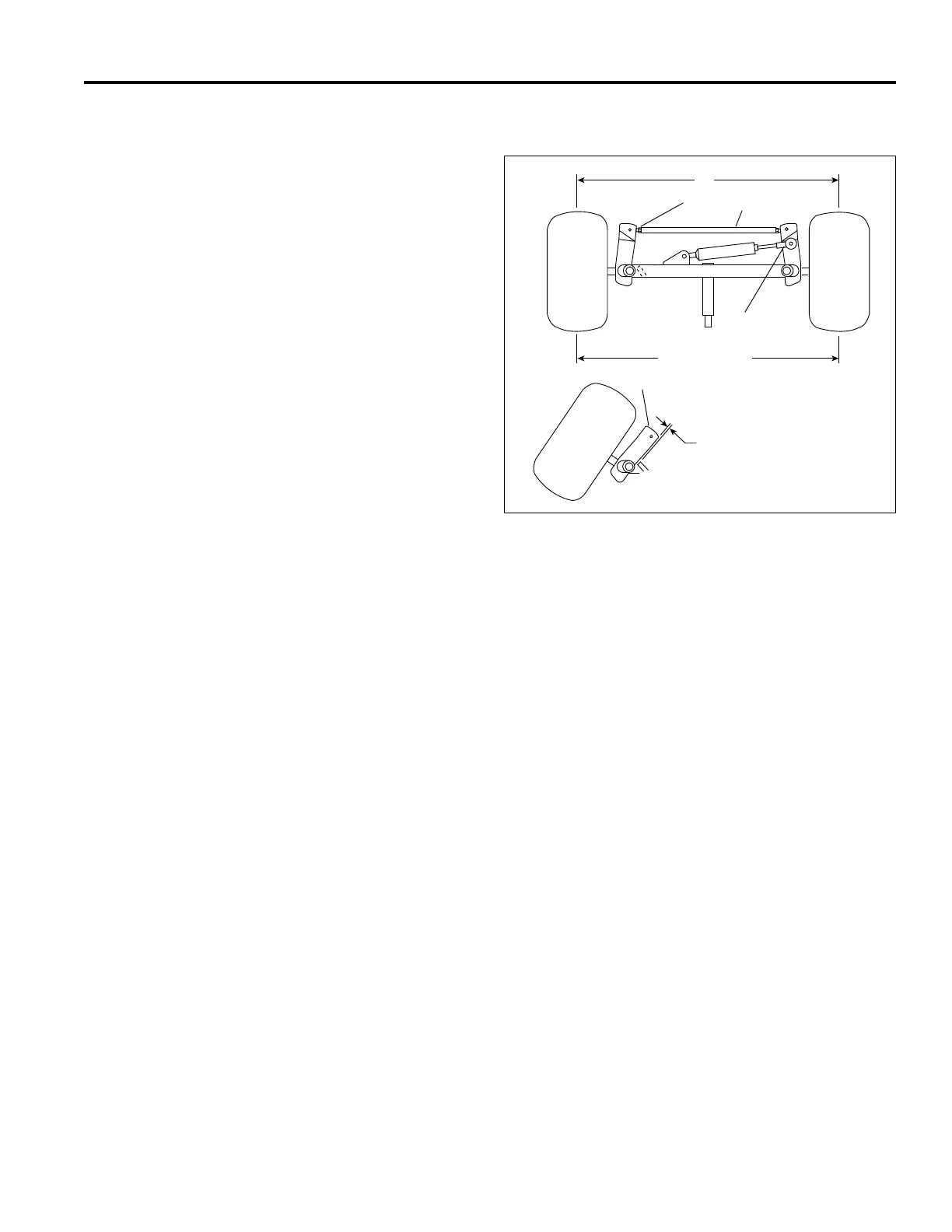

Figur 3N
0,8 - 2 mm
J
M
N
O
K
K +0 - 1,5 mm
L
LF016
