COMANDI 3
I-13
3.4 SEGNALAZIONI ALL’OPERATORE ____________________________________________
Il circuito elettronico di controllo effettua il monitoraggio dei
centri vitali della macchina e avverte l’operatore tramite una
spia e un segnale acustico dell’insorgere di una situazione
che richiede un intervento immediato. In questo caso,
seguire le indicazioni riportate nella tabella seguente e le
altre eventualmente suggerite dal supervisore o dal
responsabile della manutenzione.
Verifica dell’impianto di segnalazione:
Ruotare l’interruttore d’accensione su IN FUNZIONE. Si
accenderanno tutte le spie per circa un secondo e si sentirà
un breve segnale acustico.
Quest’impianto controlla:
1. Livello impianto idraulico
2. Pressione olio motore
3. Temperatura liquido refrigerante motore
4. Filtro olio impianto idraulico
5. Voltaggio batteria
6. Doppia attivazione di freno e pedale della trazione.

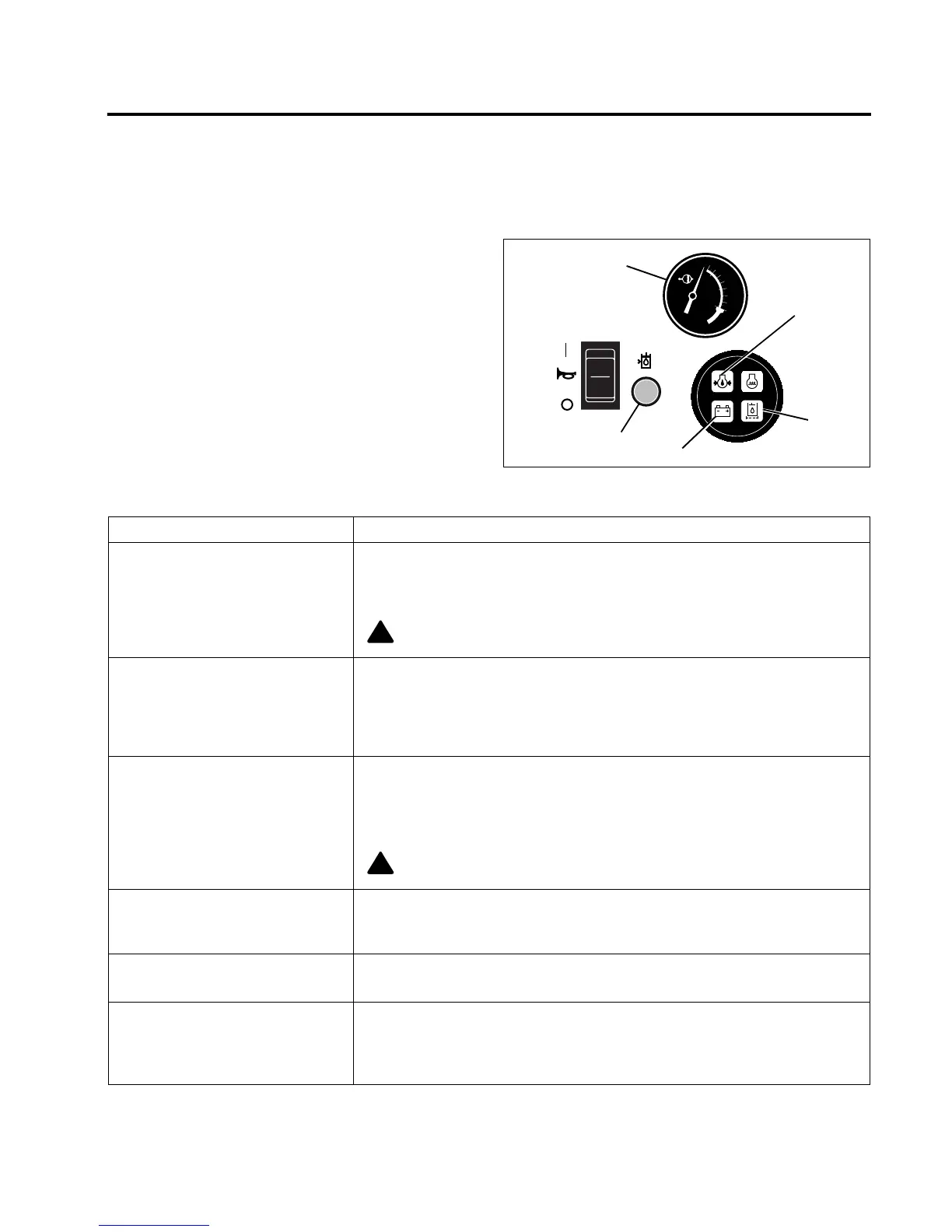

Figura 3C
2
3
1
4
5
LF004
Avviso Azione
1.
Livello impianto idraulico
-
viene emesso un segnale acus-
tico e si accende la spia dell’olio
dell’impianto idraulico. L’olio
dell’impianto idraulico è al di sotto
del livello consigliato.
Fermare immediatamente il trattore, abbassare le bobine e spegnere il
motore!
Controllare che il trattore non presenti perdite evidenti in corrispondenza
di collegamenti, tubi e componenti idraulici. Portare il trattore in officina per la
manutenzione.
ATTENZIONE:
L’olio dell’impianto idraulico è sotto pressione. Spegnere il
motore e far raffreddare l’olio prima di controllarne il livello o di rabboccare.
2.
Pressione olio motore
- viene
emesso un segnale acustico e si
accende la spia della pressione
dell’olio. La pressione dell’olio
dell’impianto idraulico è bassa.
Fermare immediatamente il trattore, abbassare le bobine e spegnere il
motore!
Controllare il livello dell’olio motore. Se la spia non si spegne anche con
l’olio a livello, spegnere il motore trainare o rimorchiare il trattore in officina.
NON
far funzionare
MAI
il motore con la spia accesa, potrebbero derivarne gravi
danni.
3.
Temperatura liquido refrig-
erante motore
- viene emesso
un segnale acustico. La
temperatura del liquido refrig-
erante del motore è alta.
Fermare immediatamente il trattore, abbassare le bobine e spegnere il
motore!
Rimuovere eventuali detriti quali foglie e residui di grasso che possano
ostruire il flusso dell’aria attraverso il filtro posteriore e la zona tra il radiatore e lo
scambiatore di calore. Se il motore continua a scaldare, portare il trattore in
officina.
ATTENZIONE:
L’olio dell’impianto idraulico è sotto pressione. Spegnere il
motore e far raffreddare l’olio prima di controllarne il livello o di rabboccare.
4.
Filtro olio impianto idraulico
-
si accende la spia del filtro
dell’olio.
Portare il trattore al più presto in officina.
Cambiare il filtro dell’olio.
5.
Voltaggio batteria
- si accende
la spia.
Portare il trattore al più presto in officina.
Controllare la batteria e l’impianto di
carica.
6.
Guida con il freno innestato
-
Suona l'allarme.
Disinnestare il freno di stazionamento o togliere la pressione del piede da
un pedale o dall'altro
. Il funzionamento continuo con il pedale del freno e della
trazione premuti provocherà un arresto del motore nel giro di 10 - 60 secondi, a
seconda dell'ordine di applicazione del pedale.
!
!
