3 BEDIENELEMENTE
D-8
A
B
1
C
B
2
D
E
F
G
N
O
P
Q
R
S
T
U
V
H
I
J
W
X
Y
K
Z
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
AA
AB

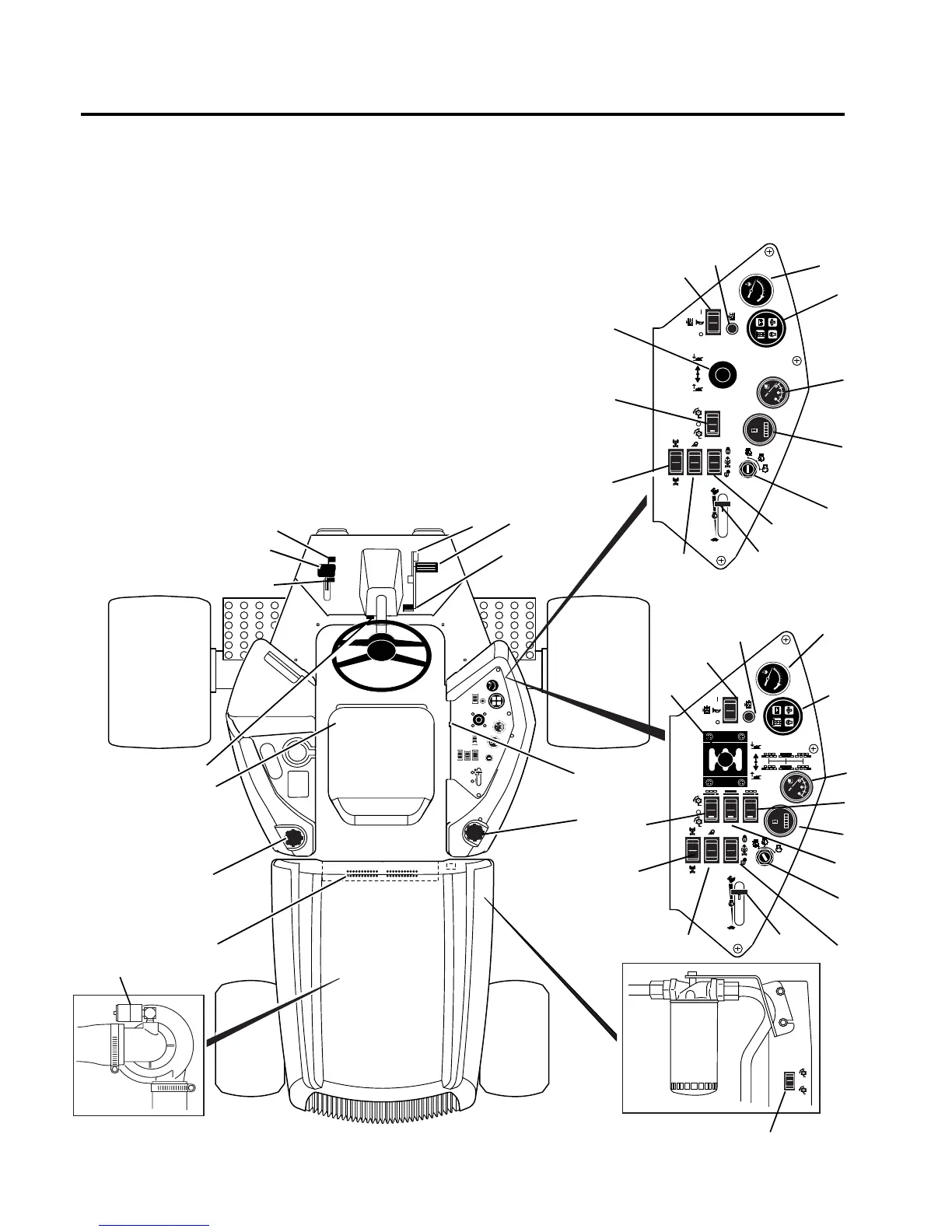

3.2 BEDIENELEMENTE ________________________________________________________
A
Kipplenkhebel
B1
Sperre der Feststellbremse
B2
Lösevorrichtung der
Feststellbremse
C
Feststellbremse
D
Mähgeschwindigkeitsanschlag
E
Fahrpedal - vorwärts
F
Fahrpedal - rückwärts
G
Sitzeinstellung
H
Hydrauliköleinfüllverschluß /
Ölmeßstab
I
Kraftstoffeinfüllverschluß
J
Luftfilteranzeiger
K
Rückläppschalter
L
Alarm
M
Steuergerät / Sicherungen
N
Hydraulikölstandslampe
O
Hydraulikölstandsschalter
P
Hebel zum Heben der
Schneideeinheiten
Q
Mittlerer Mähschalter
R
Zweiradantrieb / Vierradantrieb
S
Lichtschalter
T
Motordrossel
U
Fahrtregler (wahlweise)
V
Zündschalter
W
Stundenzähler
X
Kraftstoffanzeige
Y
Warnlampen
Z
Temperatur des Motorkühlmittels
AA
Mähschalter linker Ausleger (nur
bei Modellen mit 7 Schneideein-
heiten)
AB
Mähschalter rechter Ausleger (nur
bei Modellen mit 7 Schneideein-
heiten)
Instrumententafel für
5 Schneideeinheiten
Instrumententafel für
7 Schneideeinheiten
