3 BEDIENELEMENTE
D-10
N. Hydraulikölstandslampe
Macht den Bediener auf den niedrigen Ölstand
im Hydrauliktank aufmerksam. Diese Lampe ist
mit dem Betrieb des Alarms kombiniert (siehe
Abschnitt 3.4).
Hinweis:
Die Warnlampe bleibt erleuchtet, während der
niedrige Ölstand festgestellt wird. Wenn der Alarm
aufgrund des niedrigen Ölstands ertönt, kann er durch
Drehen des Schalters (
O
) auf AUS deaktiviert werden.
3.3 SCHALTTAFEL____________________________________________________________
Abb. 3B
O. Hydraulikölstandsschalter
Dieser Schalter wird zum Testen des
Alarmsystems oder zum Deaktivieren des
Alarms verwendet, nachdem ein niedriger
Ölstand festgestellt wurde. Beim Anlassen und Betrieb
des Traktors den Schalter auf Position EIN halten. Zum
Testen des Alarms den Schalter auf AUS stellen und
den Zündschlüssel auf LAUF drehen (siehe Abschnitt
3.4).
P. Hebel zum Heben der Schneideeinheiten
Mit dem Hebel für die Schneideeinheiten können diese
angehoben und abgesenkt sowie
automatisch
oder
manuell
betrieben werden. Drücken Sie den Hebel nach
vorn, um die Schneideeinheiten abzusenken, ziehen
Sie den Hebel zurück, um die Schneideeinheiten wieder
anzuheben.
Manuelle Bedienung (5 Schneideeinheiten)
– Stellen
Sie den Mähschalter
(Q)
in die Position AUS (Mitte). In
dieser Stellung werden alle Schneideeinheiten bei
Druck auf den Hubhebel angehoben oder abgesenkt.
Manuelle Bedienung
(7 Schneideeinheiten) –
Stellen
Sie die Mähschalter
(Q, AA, AB)
in die Position AUS
(Mitte). In dieser Stellung werden die Schneideeinheiten
bei Druck auf den Hubhebel angehoben oder abge-
senkt. Halten Sie den Hubhebel in mittiger Stellung, um
die drei vorderen und zwei hinteren mittleren Schnei-
deinheiten anzuheben oder abzusenken. Drücken Sie
den Hubhebel in die gewünschte Richtung, um den
linken oder rechten Schneideausleger anzuheben oder
abzusenken.
Automatikmodus
(5 Schneideeinheiten) –
Stellen Sie
den Mähschalter
(Q)
in die Stellung VORWÄRTS oder
RÜCKWÄRTS. Im Automatikmodus senken sich die
Schneideeinheiten ab und starten automatisch bei einer
kurzzeitigen Vorwärtsbewegung des Hubhebels. In
diesem Modus heben sich die Schneideeinheiten nur
dann in „Kreuzschnitt-Stellung“, wenn der Hubhebel
einmal kurz nach hinten bewegt wird.
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
AA
AB

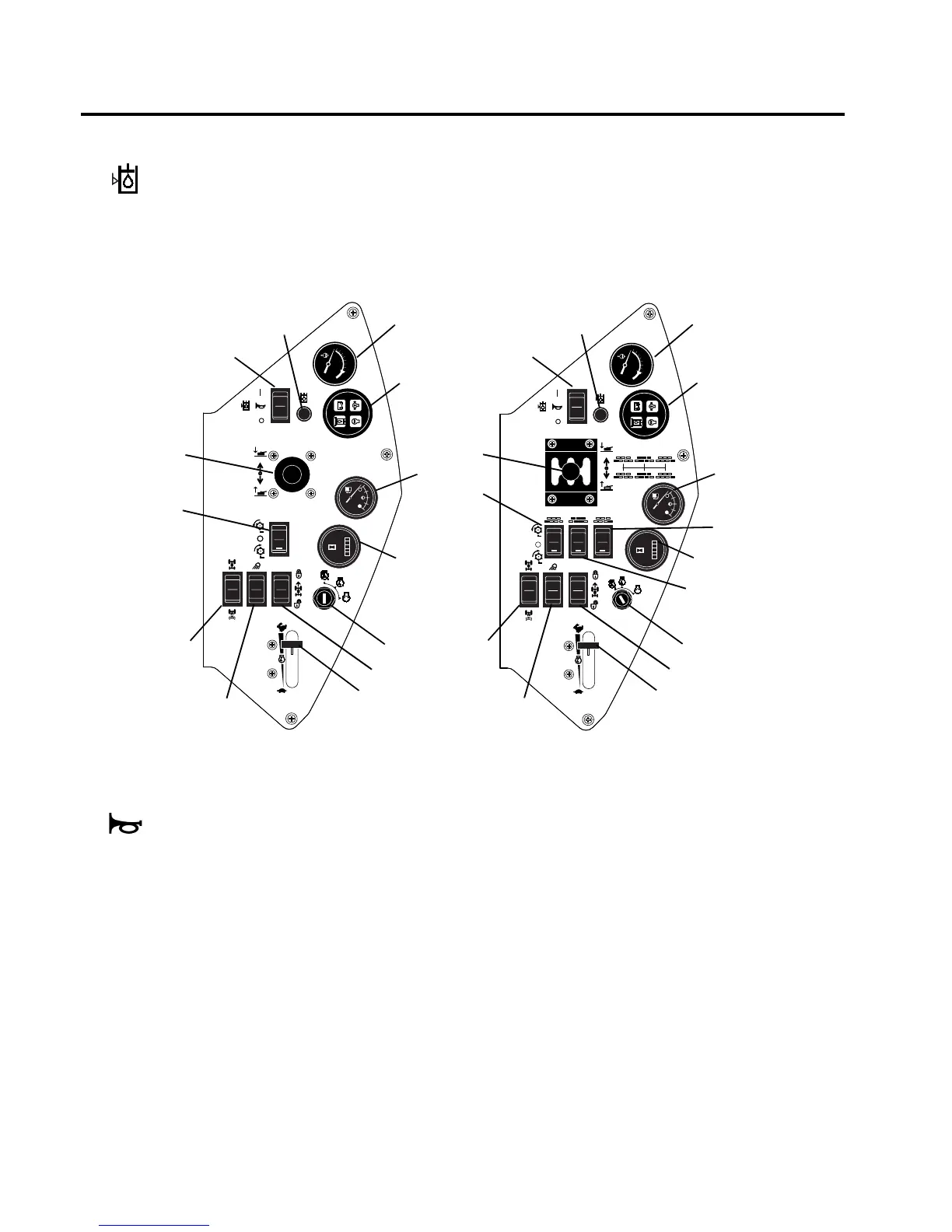

Instrumententafel für 5 Schneideeinheiten
Instrumententafel für 7 Schneideeinheiten
