BEDIENELEMENTE 3
D-9
A. Kipplenkhebel
Zum Lösen der Lenksäule den Hebel nach oben ziehen.
Die Säule zur gewünschten Position nach oben oder
unten kippen. Zum Sperren der Lenksäule an ihrem
Platz den Hebel loslassen.
B. Sperre / Lösevorrichtung der Feststellbremse
Zum Sperren der Feststellbremse das Bremspedal (
C
)
nach unten gedrückt halten und die Sperre (
B
1
)
drücken, bis sie einrastet. Zum Lösen die
Lösevorrichtung des Bremspedals (
B
2
) drücken.
Hinweis:
Der Motor wird automatisch abgestellt, wenn
das Fahrpedal bei angezogener Feststellbremse länger
als 10 Minuten gedrückt wird.
C. Feststellbremse
Zum Anziehen der Feststellbremse das Pedal nach
unten drücken.

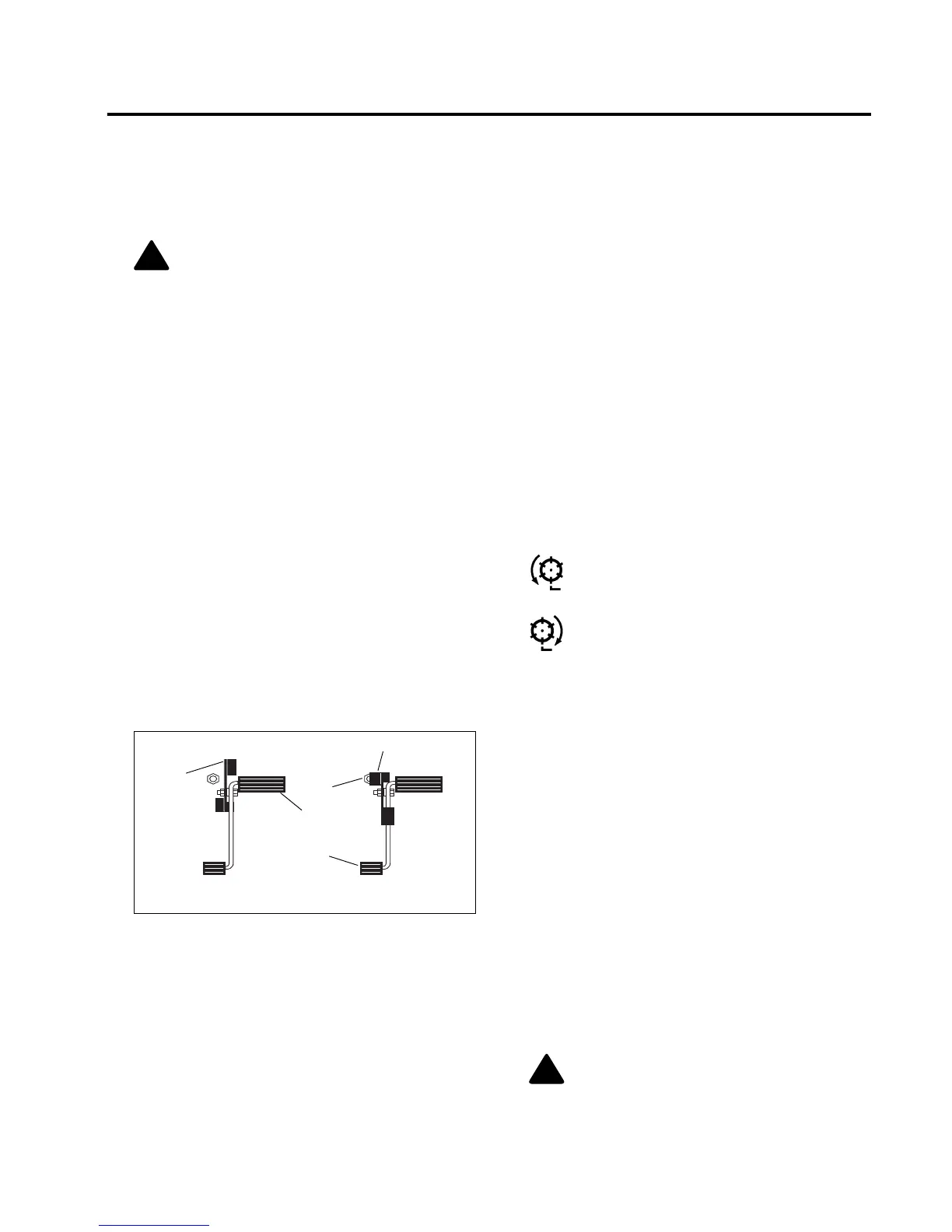

D. Mähgeschwindigkeitsanschlag
Schränkt bei der Fahrt die Vorwärtsgeschwindigkeit ein.
Zum Betrieb bei einer niedrigeren Fahrgeschwindigkeit
beim Mähen den Hebel so drehen, daß er die
Anschlagschraube (
D
1
) am Fußbrett berührt, wenn das
Vorwärtsfahrpedal gedrückt wird. Zum Fahren mit der
Höchstgeschwindigkeit den Hebel auf die angezeigte
Position (
D
3
) stellen. Die Anschlagschraube (
D
2
) kann
für spezifische Mähgeschwindigkeiten eingestellt
werden (siehe
Ersatzteile und Wartungshandbuch
)
.
Abb. 3A
E. Vorwärtsfahren (Fahrpedal)
Zum Vorwärtsfahren den vorderen Teil des Pedals nach
unten drücken. Zum Verlangsamen und Anhalten des
Traktors das Pedal loslassen.
F. Rückwärtsfahren (Fahrpedal)
Zum Rückwärtsfahren den hinteren Teil des Pedals
nach unten drücken. Zum Verlangsamen und Anhalten
des Traktors das Pedal loslassen. Der Traktor muß
vollständig zum Stillstand kommen, bevor die
Fahrtrichtung geändert wird.
G. Sitzeinstellung
Zum Einstellen des Sitzes nach vorne oder hinten den
linken Hebel herausziehen. Zum Einstellen der
Federspannung unter dem Sitz den Einstellknopf vorne
am Sitz drehen.
H. Hydrauliköleinfüllverschluß / Ölmeßstab
Ein sauberes Hydrauliköl bis zur Markierung am
Ölmeßstab einfüllen, während die Maschine kühl ist.
Nicht überfüllen!
I. Kraftstoffeinfüllverschluß
Den Kraftstofftank mit Dieselöl Nr. 2 mit dem
Mindestcetanwert 45 verwenden (siehe Abschnitt 4.11).
J. Luftfilteranzeiger
Zeigt den Zustand des Luftfilters am Motor an. Wenn im
durchsichtigen Fenster des Anzeigers ein rotes Band
erscheint, das Luftfilter reinigen oder auswechseln
(siehe
Ersatzteile und Wartungshandbuch
).
K. Rückläppschalter
Der Rückläppschalter ermöglicht das Rotieren der
Schneidzylinder in entgegengesetzter Richtung zum
Rückläppen.
Vorwärts:
Beim normalen Betrieb (Mähen) muß
der Schalter auf Position VORWÄRTS
(Schneiden) gestellt sein.
Rückwärts:
Beim Rückläppen muß der
Schneidzylinder in entgegengesetzter Richtung
betrieben werden. Den Schalter auf Position
RÜCKWÄRTS (Rückläppen) stellen.
Beim Rückläppen muß die Feststellbremse angezogen
und sowohl der Mähschalter (
Q, AA, AB
) als auch der
Rückläppschalter (
K
) auf rückwärts eingestellt sein
(siehe
Ersatzteile und Wartungshandbuch
).
L. Alarm
Der Alarm ertönt gleichzeitig mit dem Erleuchten der
Warnlampen (
N, Y
), um das Bedienungspersonal auf
Umstände aufmerksam zu machen, die sofortige
Maßnahmen erforderlich machen (siehe Abschnitt 3.4).
M. Steuergerät und Sicherungen
Das Steuergerät befindet sich unter der hinteren Haube
direkt hinter dem Fahrersitz. Es ist mit vier Reihen von
LEDs ausgestattet, die die Überwachung und
Fehlersuche des elektrischen Systems des Traktors
erleichtern (siehe
Ersatzteile und
Wartungshandbuch
).
Neben dem Steuergerät befinden sich vier Spade-
Sicherungen. Zum Auswechseln der Sicherungen die
Frontplatte vom Steuergerät entfernen.
VORSICHT:
Niemals die Lenkung einstellen,
während der Traktor in Bewegung ist. Vor dem
Einstellen die Vorrichtung anhalten und die
Feststellbremse anziehen.
!
D
3
Transport-
Mäh-
D
1
D
2
LF002
E
F
geschwindigkeit
geschwindigkeit
VORSICHT:
Die Wartungsarbeiten am elek-
trischen System müssen von einem qualifi-
zierten Techniker durchgeführt werden. Vor dem
Auswechseln der Sicherungen den Traktor abs-
tellen und den Zündschlüssel abziehen.
!
