3 COMANDI
I-8

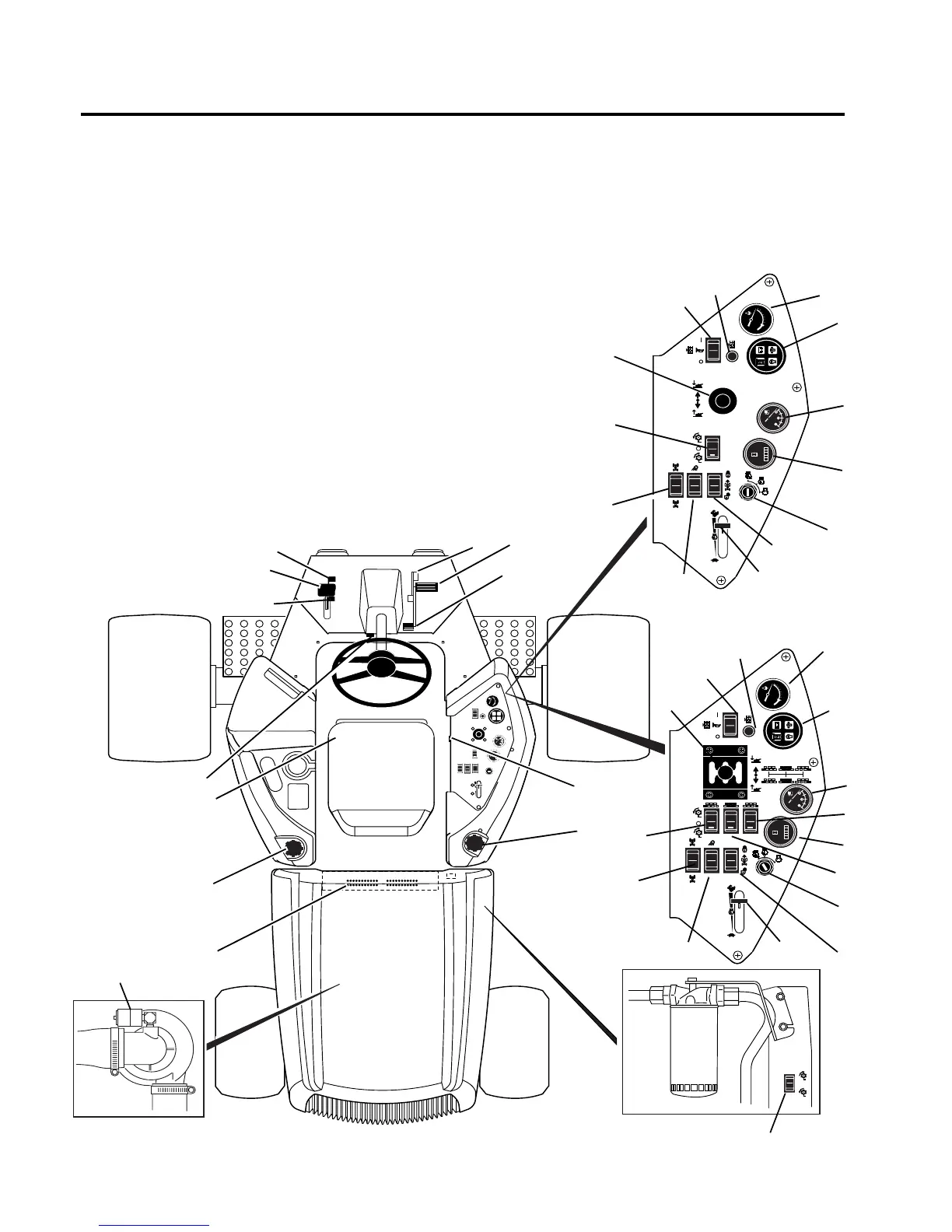

3.2 COMANDI ________________________________________________________________
A
Leva regolazione inclinazione sterzo
B1
Leva blocco freno di stazionamento
B2
Leva sblocco freno di stazionamento
C
Freno di stazionamento
D
Limitatore velocità di falciatura
E
Pedale di trazione - Avanti
F
Pedale di trazione - Indietro
G
Leva regolazione sedile
H
Bocchetta/Asta olio impianto
idraulico
I
Tappo serbatoio carburante
J
Indicatore filtro aria
K
Interruttore rotazione inversa
L
Avvisatore acustico
M
Circuiti di controllo/Fusibili
N
Spia livello olio impianto idraulico
O
Interruttore livello olio impianto
idraulico
P
Leva di sollevamento degli elementi
di taglio
Q
Interruttore dell'elemento di taglio
centrale
R
Trazione 2/4 ruote motrici
S
Interruttore luci
T
Manetta motore
U
Controllo corsa (opzionale)
V
Interruttore d’accensione
W
Contaore
X
Indicatore livello carburante
Y
Spie
Z
Temperatura refrigerante
AA
Interruttore dell'elemento di taglio
laterale sinistro (soltanto 7 unità di
taglio)
AB
Interruttore dell'elemento di taglio
laterale destro (soltanto 7 unità di
taglio)
A
B
1
C
B
2
D
E
F
G
N
O
P
Q
R
S
T
U
V
H
I
J
W
X
Y
K
Z
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
AA
AB
Quadro di comando
5 unità di taglio
Quadro di comando
7 unità di taglio
