COMANDI 3
I-9
A.
Leva regolazione inclinazione sterzo
Tirare la leva per liberare la colonna dello sterzo.
Inclinare la colonna fino a raggiungere la posizione
desiderata. Rilasciare la leva per bloccare la colonna
in posizione.
B.
Leva blocco/sblocco freno di stazionamento
Per bloccare il freno di stazionamento tenere premuti il
pedale del freno (
C
) e la leva di blocco (
B
1
) fino
all’innesto. Per sbloccarlo, premere il pedale di sblocco
(
B
2
).
Nota:
il motore si spegne automaticamente se si tiene
premuto il pedale di trazione per più di dieci secondi con
il freno di stazionamento inserito.
C.
Freno di stazionamento
Per innestare il freno di stazionamento premere a fondo
il pedale.
D.
Limitatore velocità di falciatura
Limita la velocità d’avanzamento durante la falciatura.
Per lavorare a velocità ridotta, ruotare la leva come
indicato (
D
1
) in modo che, premendo sul pedale
d’avanzamento, tocchi la vite d’arresto sul pianale. Per
lavorare alla massima velocità, posizionare la leva come
indicato (
D
3
). È possibile regolare la vite d’arresto (
D
2
)
in modo da impostare varie velocità. Vedere il Manuale
di manutenzione e parti di ricambio.

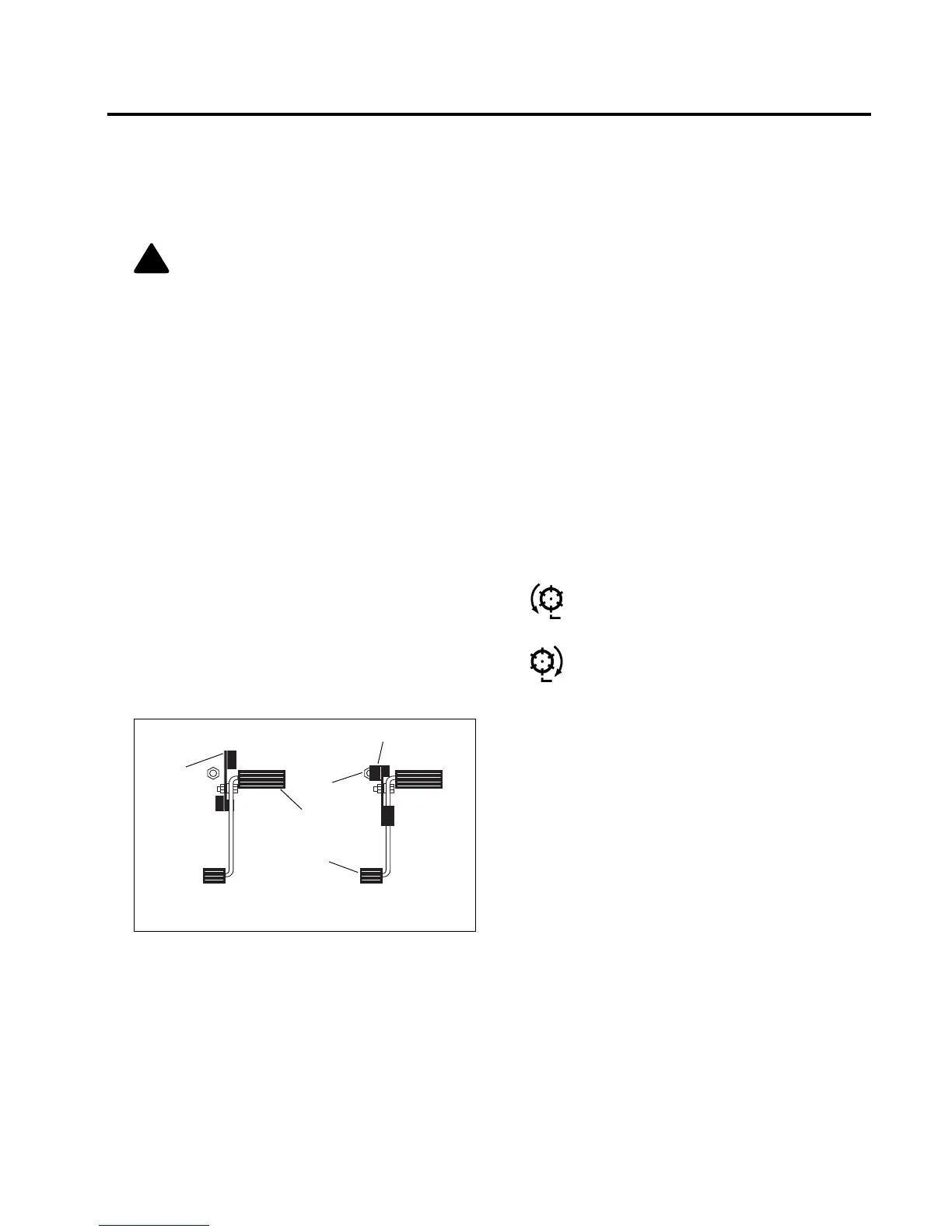

Figura 3A
E.
Pedale di avanzamento (Avanti)
Spingere sulla parte anteriore del pedale per avanzare.
Rilasciare la pressione sul pedale per rallentare e
fermarsi.
F.
Pedale di retromarcia (Indietro)
Spingere sulla parte posteriore del pedale per
procedere all’indietro. Rilasciare la pressione sul pedale
per rallentare e fermarsi. Attendere l’arresto completo
del trattore prima di invertire la marcia.
G.
Leva regolazione sedile
Tirare la leva sulla sinistra per spostare il sedile avanti o
indietro. Per regolare la tensione della molla sotto il
sedile ruotare la manopola sulla parte anteriore del
sedile.
H.
Bocchetta/Asta olio impianto idraulico
Riempire il serbatoio fino alla tacca sull’asta con fluido
nuovo e a motore freddo, senza eccedere.
I.
Tappo serbatoio carburante
Riempire il serbatoio del carburante con carburante
diesel n. 2 ad almeno 45 cetani. Vedere la Sezione
4.11.
J.
Indicatore filtro aria
Indica lo stato del filtro aria motore. Pulire o sostituire il
filtro dell’aria al comparire di una striscia rossa nella
finestrella dell’indicatore. Vedere il
Manuale delle Parti
e di Manutenzione.
K.
Interruttore rotazione inversa
Permette alle bobine di ruotare in direzione contraria
per effettuare la rotazione inversa.
Avanti
- Per il funzionamento in condizioni
normali (falciatura) mettere l’interruttore in
posizione AVANTI, taglia.
Indietro
- Per il funzionamento in condizioni di
rotazione inversa, la bobina deve ruotare in
direzione contraria. Mettere l’interruttore in
posizione INDIETRO.
Per il funzionamento in condizioni di rotazione inversa,
innestare il freno di stazionamento e mettere gli
interruttori di taglio
(Q, AA, AB)
e quello di rotazione
inversa (
K
) entrambi in posizione INDIETRO. Vedere il
Manuale delle Parti e di Manutenzione.
L.
Avvisatore acustico
L’avvisatore acustico insieme alle spie di segnalazione
(
N
,
Y
) indica all’operatore l’insorgere di situazioni che
richiedono immediata attenzione. Vedere la Sezione
3.4.
M.
Circuito di controllo / fusibili
Il circuito di controllo si trova sotto il gancio posteriore
subito dietro il sedile. È provvisto di quattro banchi di
LED di supporto al monitoraggio e al controllo
diagnostico dell’impianto elettrico del trattore. Vedere il
Manuale delle Parti e di Manutenzione.
ATTENZIONE:
non effettuare mai la
regolazione della colonna con il trattore in
movimento. Fermarsi e inserire il freno di
stazionamento prima di procedere.
!
D
3
Velocità di
Velocità di
D
1
D
2
LF002
E
F
trasporto
falciatura
