REGLAGE 3
11
3.2 BESKRIVNINGAR AV REGLAGE _____________________________________________
A. Spak för ställbar ratt
Används för att justera styrkonsolens position. Lossa
konsolen genom att dra spaken bakåt och lås genom att
trycka spaken framåt. Justera inte positionen när
gräsklipparen är i rörelse.
B. Växelpedal
Tryck framtill på pedalen (B
1
) för färd framåt. Minska
farten och stanna genom att släppa upp pedalen.
Tryck baktill på pedalen (B
2
) för färd bakåt. Minska
farten och stanna genom att släppa upp pedalen. Se till
att gräsklipparen står helt stilla innan du börjar backa.

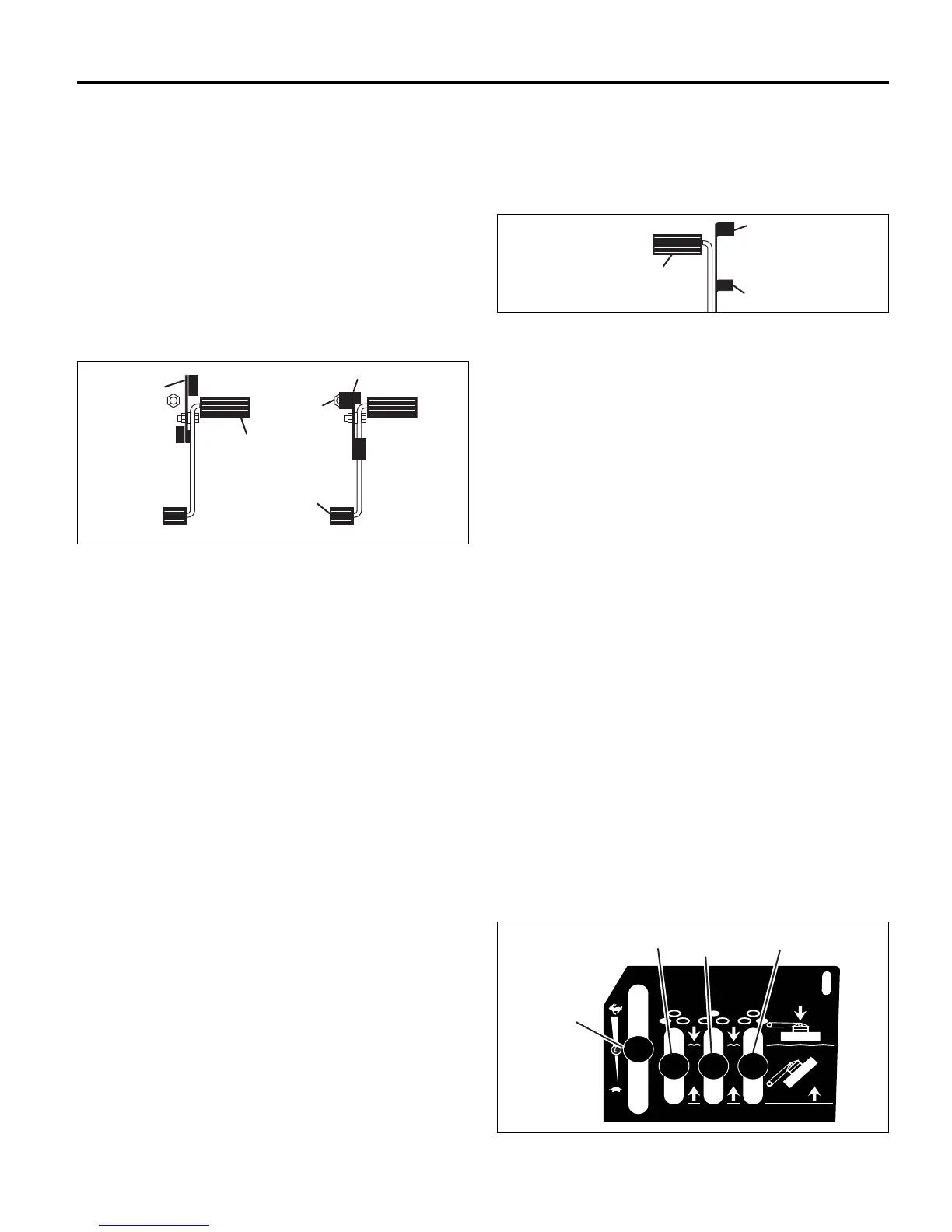

Figur 3A
C. Klipphastighetens stoppspak
Begränsar farten under klippning. Om du vill klippa i låg
fart roterar du spaken (position C
1
) tills den når
stoppskruven i golvet samtidigt som du trycker på
pedalen för färd framåt. Om du vill köra i högsta
hastigheten sätter du spaken i den position som visas
(position C
3
). Du kan justera stoppskruven (C
2
) och
därigenom ställa in specifika klipphastigheter. Se
Underhållshandbok och reservdelslista.
D. Bromspedal
Tryck på pedalen om du vill sänka farten eller stoppa
klipparen och koppla ur farthållaren. Tryck aldrig på
bromspedalen och växelpedalen samtidigt.
Figur 3B
E. Lås/släpp parkeringsbromsen
Lås parkeringsbromsen genom att hålla bromspedalen
(C) nedtryckt och trampa på låspedalen (E
1
) tills
bromsen låser. Lossa bromsen genom att trampa på
frigöringspedalen (E
2
).
F. Viktöverföring
Används för att justera klippaggregatens tryck mot
marken. Se Underhållshandbok och reservdelslista.
G. Spak för ställbart säte
Används för att justera sätets lutning. Lyft spaken och
luta sätet bakåt till önskat läge. Lås sätet i positionen
genom att släppa spaken.
H. Transportspärrar
Används för att förhindra att de yttre klippaggregaten
sänks ned av misstag vid förflyttning.
I. Omkopplare för signalhorn/test
Används för ljudsignal och för att testa
systemvarningslampor. När du trycker på omkopplaren
ska ljudsignalen höras, och alla varningslampor - utom
för glödstift, motorolja och laddning - ska lysa.
3.3 SPAKAR PÅ MANÖVERPANELEN ____________________________________________
J. Spak för att höja/sänka vänster klippaggregat
Lyfter och sänker vänster klippaggregat. Sänk
aggregatet genom att trycka spaken framåt. Lyft
aggregatet genom att dra spaken bakåt.
Klippaggregatet startar automatiskt när det sänks om
både PTO- (N) och klippaggregatsomkopplaren (O) är
på.
K. Spak för att höja/sänka främre klippaggregatet
Lyfter och sänker främre klippaggregatet. Sänk
aggregatet genom att trycka spaken framåt. Höj
aggregatet genom att dra spaken bakåt.
Klippaggregatet startar automatiskt när det sänks om
både PTO- (N) och klippaggregatsomkopplaren (O) är
på.
L. Spak för att höja/sänka höger klippaggregat
Höjer och sänker höger klippaggregat. Sänk aggregatet
genom att trycka spaken framåt. Höj aggregatet genom
att dra spaken bakåt. Klippaggregatet startar
automatiskt när det sänks om både PTO- (N) och
klippaggregatsomkopplaren (O) är på.
M. Gasreglage
Reglerar körhastigheten. Öka hastigheten genom att
trycka spaken framåt och sänk den genom att dra
spaken bakåt. Kör alltid med fullt gaspådrag under
normal drift. Always oper
ate mower at full throttle
during normal operation.
Figur 3C
