4 JUSTERINGAR
sv-18

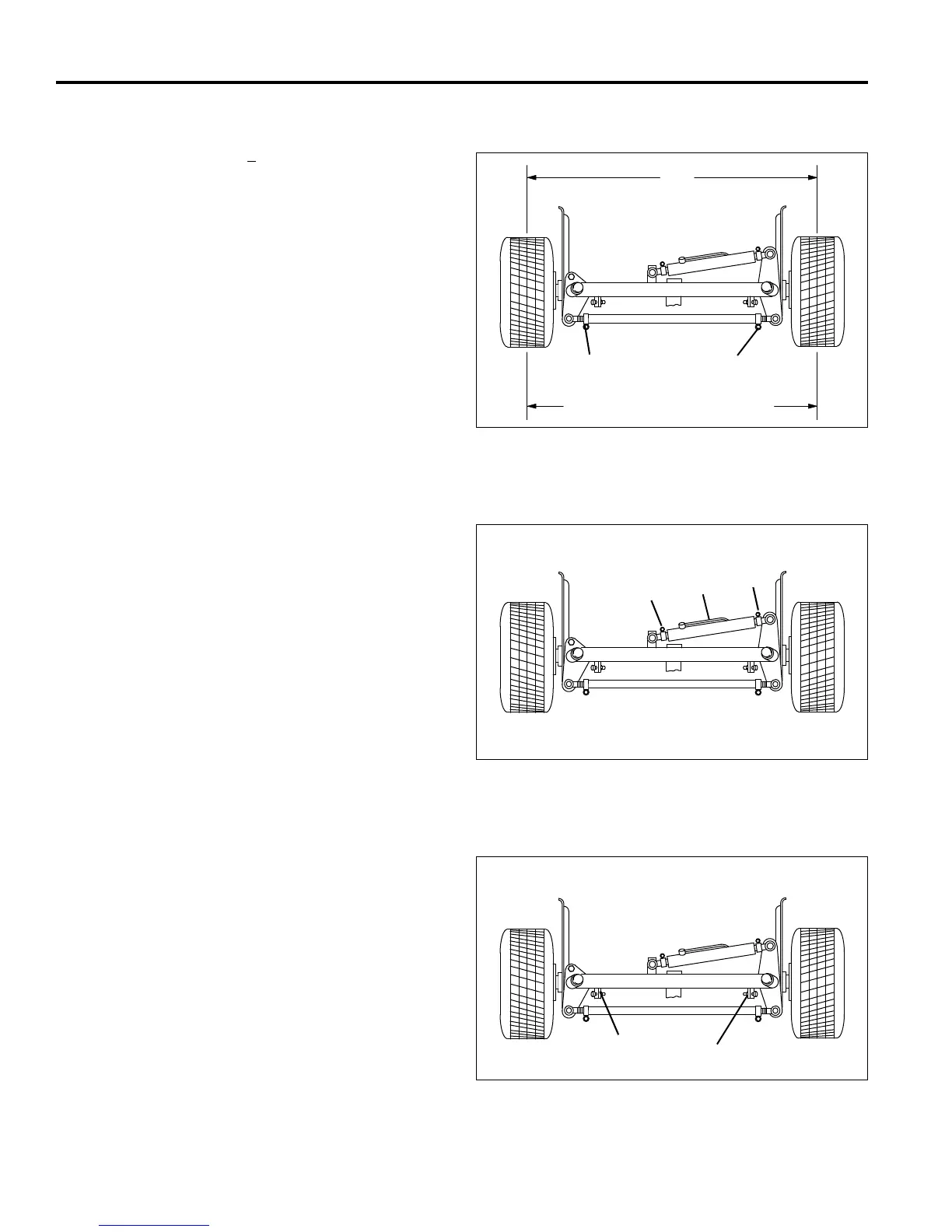

4.11 STYRNINGENS “TOE IN” ______________________________________________________________
“Toe in” ska justeras från X +
1,5 mm.
1. Vrid hjulen så att de pekar rakt fram.
2. Lossa de två låsmuttrarna (U) på stagändarna.
3. Justera staget och dra åt låsmuttrarna.
4. Efter justering av Toe in kan det bli nödvändigt att
justera om styrstoppsbultarna.
Figur 4J
4.12 SVÄNGRADIE _________________________________________________________________________
1. Justera styrcylindern (V) för lika stor styrvinkel i
bägge riktningarna. Kontrollera att kullederna är lika
djupt påskruvade på cylinderändarna.
2. Lossa båda muttrarna (Y) och vrid skruvarna rätt
mot monteringsblocket.
3. Lossa skruven och muttern (W) på låsklampen, vrid
cylinderstaget för att få önskad längd och dra sedan
åt klampförbandet.
4. Dra ut och dra in styrcylindern hela vägen och
justera om styrstoppbultarna.
Figur 4K
4.13 STYRSTOPPSBULTAR _____________________________________________________
Justera inte stoppbultarna förrän toe-in och styrcylinder
justerats.
1. Lossa bägge muttrarna (Y) och skruva in bultarna
helt mot fästblocket.
2. Dra in styrcylindern hela vägen. Justera vänster
stoppbult så att den just berör styrarmen. Dra åt
vänster mutter (Y).
3. Dra ut styrcylindern hela vägen. Justera höger
stoppbult så att den just berör styrarmen. Dra åt
höger mutter (Y).
Obs: Styrstoppskruvarna får inte begränsa styrstagets
rörelse.
Figur 4L
