cs-56
9 SEŘÍZENÍ
ŘEZACÍ JEDNOTKY LMAC194/195/196/197

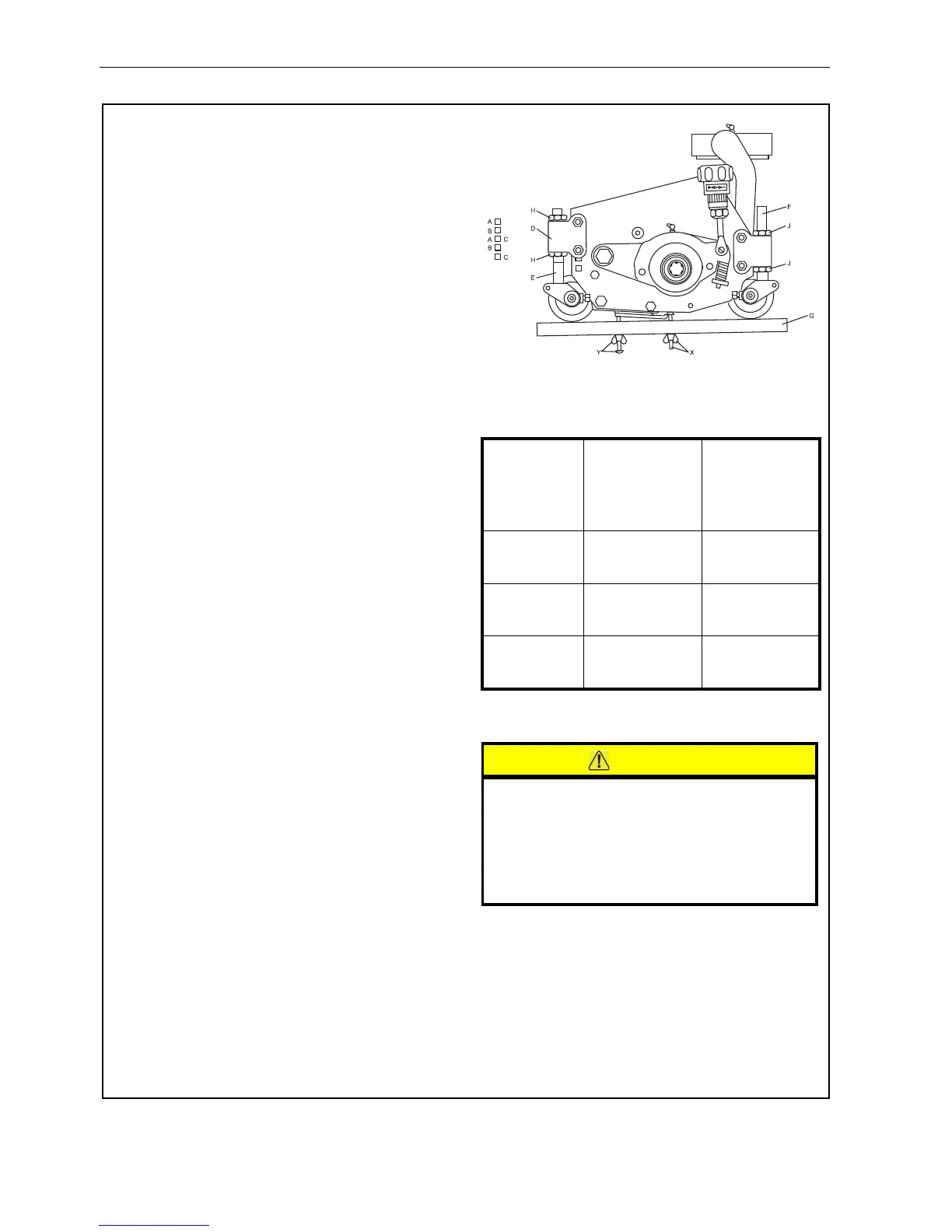

9.3 VÝŠKA SEKÁNÍ
Je důležité nastavit zadní válec rovnoběžně se spodním
nožem, abyste dosáhli minimální výšky sekání
nastavené pro tři rozsahy výšky, regulované třemi
otvory pro šrouby montážního pouzdra (D). Polohy A,
B a C.
Nastavením minimální výšky uvedením montážního
pouzdra (D) do polohy A umožníte dosažení minimální
výšky a rovnoběžnosti pro obě další polohy B a C.
Jakmile zvolíte rozsah, aktuální výška sekání se
nastavuje pouze předním válcem pomocí šroubů
podvozku (F) a pojistných matic (J).
9.4 NASTAVENÍ ZADNÍHO VÁLCE
S novým spodním nožem
1. Výšku nastavovací lišty (G) upravte následovně:
a. Zašroubujte šroub X 12 mm pod hlavu.
b. Zašroubujte šroub Y 6,5 mm k vrcholu závitu
šroubu.
Poznámka:Rozdíl mezi šroubem X a Y je 5,5 mm.
2. Zasuňte šrouby montážního pouzdra (D)
podvozku do otvorů A.
3. Umístěte nastavovací lištu (G) dle nákresu – na
jednom konci spodního nože s hlavou šroubu X
nad nožem a vrcholem závitu šroubu Y pod
nožem.
4. Nastavte válec vůči nastavovací liště (G) pomocí
dvou pojistných matic (H), které drží šrouby
nastavovací lišty.
5. Stejný postup opakujte i na druhém konci
spodního nože.
9.5 NASTAVENÍ VÝŠKY SEKÁNÍ
Vyberte požadovaný rozsah výšky sekání a potom
nastavte pouze přední válec.
1. Výšku nastavovací lišty (G) seřiďte následovně:
a. Zašroubujte šroub X, aby odpovídal
požadované výšce sekání podhlavou.
b. Šroub Y se nepoužívá.
2. Na jednom konci spodního nože položte
nastavovací lištu (G) na zadní válec, a to s hlavou
šroubu nad ostřím spodního nože.
3. Dvěma předními pojistnými maticemi (J)
nastavte polohu mezi předním válcem a
nastavovací lištou.
4. Stejný postup opakujte i na druhém konci
spodního nože.
VÝSTRAHA
Rozsah výšky sekání pro každou skupinu
otvorů respektuje požadavky na možnost
pohybu řezací jednotky nad povrchem.
Zvýšení maximální výšky sekání v jakémkoli
rozsahu výšky může omezit schopnost řezací
jednotky pohybovat se nad povrchem.
Height
of Cut
Range
Minimum
Height of
Cut
Maximum
Height of
Cut
Holes 'A' 12.0mm 19.0mm
Holes 'B' 19.0mm 35.0mm
Holes 'C' 27.0mm 47.0mm
Rozsah
výšky
sekání
Minimální
výška
sekání
Maximální
výška
sekání
Otvory A
12 mm
19 mm
Otvory B
19 mm
35 mm
Otvory C
27 mm
47 mm
