9 SEŘÍZENÍ

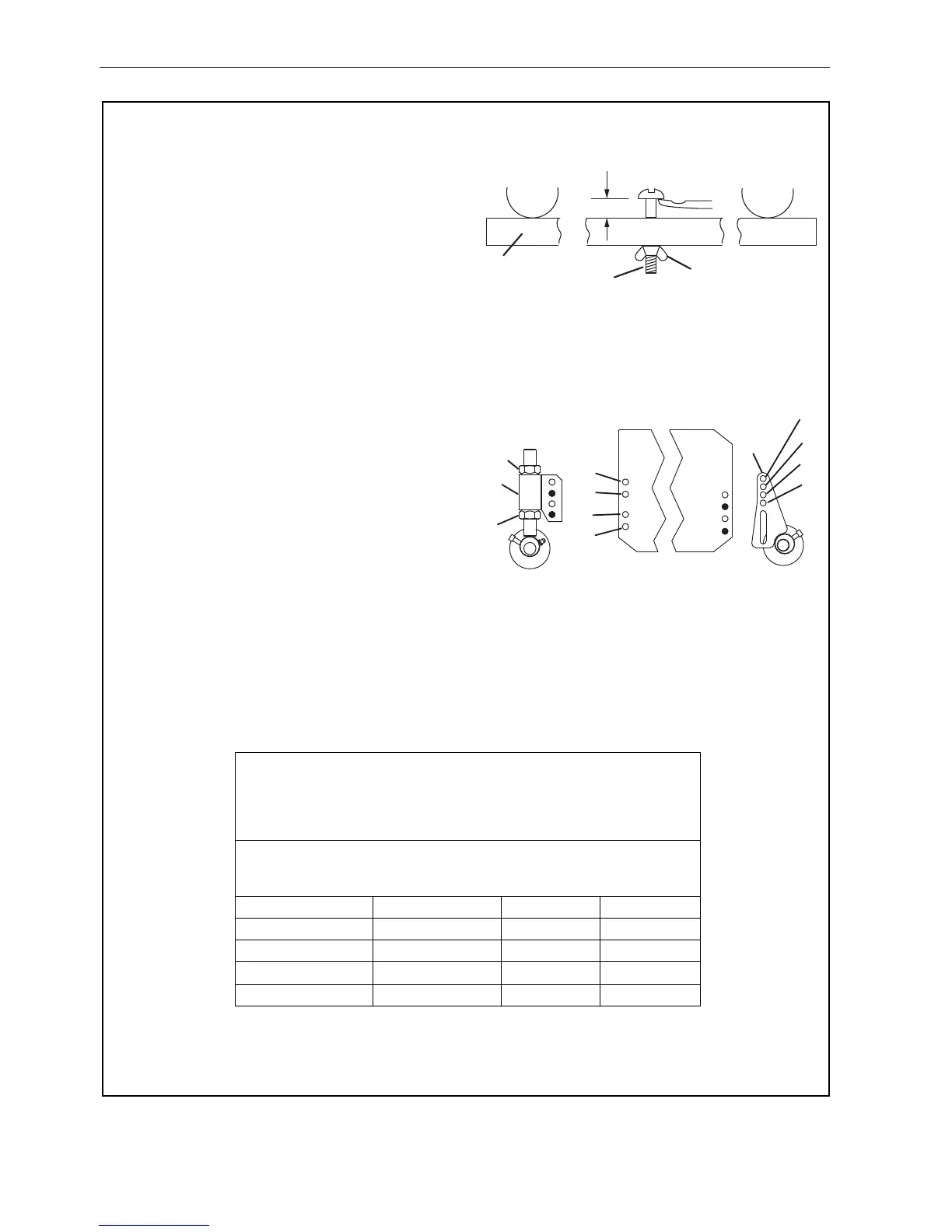

9.13 VÝŠKA SEKÁNÍ – PLOVOUCÍ REŽIM
1. Namontujte přední válec pouze do otvorů 2 a
4 na rámu sekačky. Nepoužívejte otvory 1 a 3.
2. Nastavte seřizovací šrouby zadního válce (F).
a. Pro výšku sekání od 9 do 44 mm použijte
otvory 6 a 8 na rámu sekačky a dva otvory
(zobrazeny černě) seřizovače výšky (F) dle
nákresu.
b. Pro výšku sekání vyšší než 44 mm
rozmontujte seřizovač (F) a obra_te
upevňovací držák vzhůru nohama; poté
použijte otvory 5 a 7 na rámu a dva otvory
(zobrazeny černě) seřizovače (F).
3. Nastavte výškoměr (P) na požadovanou výšku
sekání. Povolte matici (K) a nastavte šroub (L)
tak, abyste dosáhli rozměru (X) a potom matici
(K) utáhněte k měrce (P).
4. Umístěte jeden konec výškoměru proti
přednímu válci na obou stranách vřetena a
posunujte hlavu šroubu (L) přes spodní nůž.
a. Nastavením matice (G) snižte zadní válec
k výškoměru a potom utáhněte matici (E).
b. Přesuňte měrku na druhý konec vřetena a
opakujte kroky 4a a 4b.
Range of Cut
Safe Operating Range
Grooved Roller Solid Roller Front Rear
9mm - 19mm 9mm - 16mm R M
19mm - 32mm 16mm - 28mm S M
32mm - 44mm 28mm - 41mm T M
44mm - 57mm 41mm - 54mm U N
Rozsah sekání
Bezpečný provozní rozsah
Drážkovaný válec Plný válec Přední Zadní
Přední válec
Výška sekání X
Zadní válec
