BAREVNÉ ZNAČENÍ KABELŮ
RČervená
GZelená
OOranžová
SŠedá
BČerná
W Bílá
KRůžová
P Fialová
YŽlutá
UModrá
NHnědá
LG Světle zelená
NAPŘ. R/W = červená/bílá

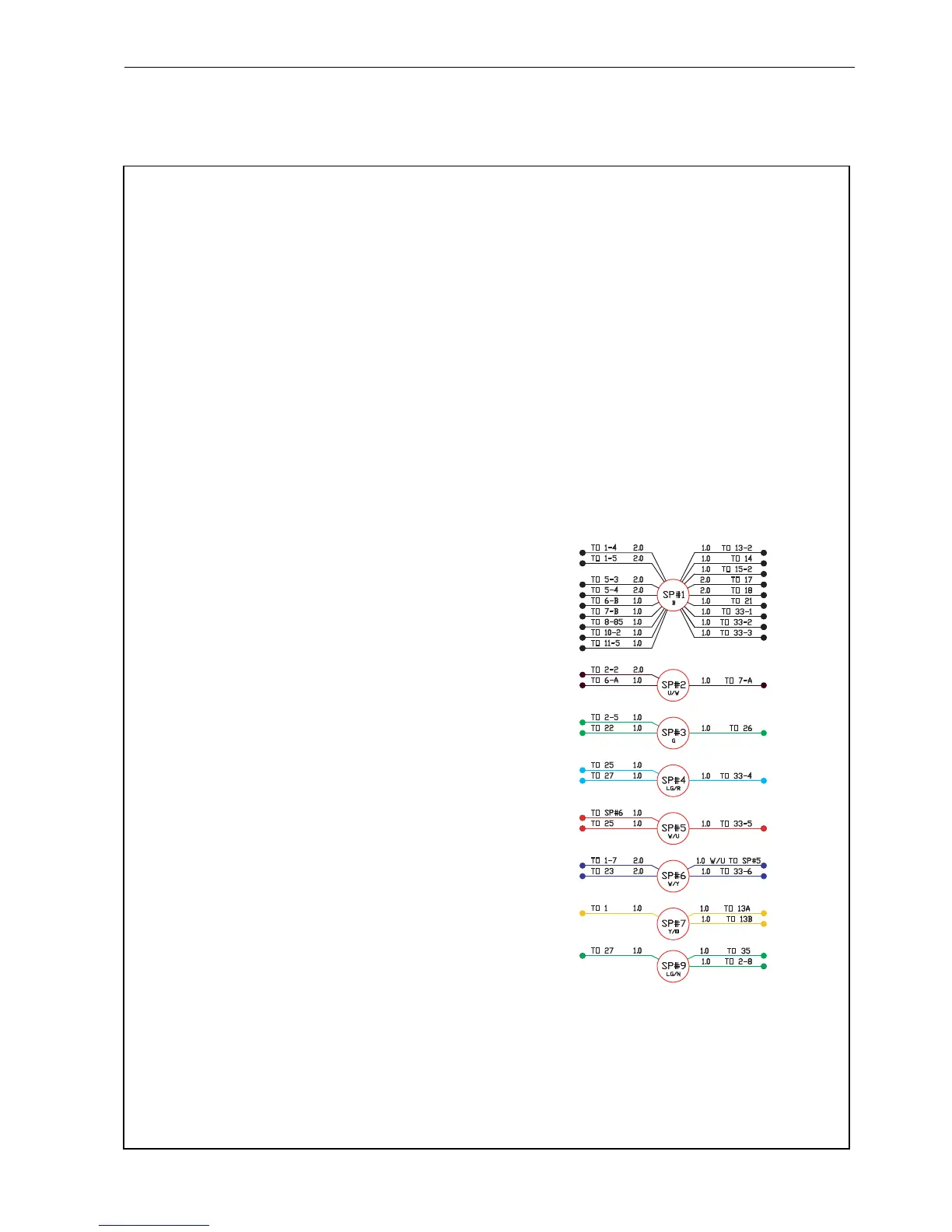

Připojení hlavního svazku
KLÍČ KE SCHÉMATU ZAPOJENÍ
1 Rozdělení ke konzole
2 Rozdělení ke konzole
3 Rozdělení ke konzole
4 Žhavicí svíčky
5 Rozdělení ke kabině
6 Pracovní světlo
7 Pracovní světlo
8 Relé žhavicích svíček
9Elektromagnet brzdy
10 Elektromagnet spouštění
11 Elektromagnet sekačky
12 Spínač tlaku motorového oleje
13a Elektromagnet přenesení váhy
13b Elektromagnet přenesení váhy
14 Snímač hladiny paliva
15 Elektromagnet zvedání
16 Spínač sedadla
17 Zásuvka příslušenství 1
18 Zásuvka příslušenství 2
19 Spínač filtru hydraulického oleje
20 Spínač teploty motoru
21 Houkačka
22 Rotor alternátoru
23 Elektromagnet startéru
24 Konektor zpětného startu (nepoužitý)
25 Elektromagnet paliva
26 Palivové čerpadlo
27 Bezpečnostní spínač brzdy
28 Konektor pojistky žhavicích svíček
29 Konektor pojistky žhavicích svíček
30 Alternátor O/P
31 Konektor pojistky kabiny
32 Konektor pojistky kabiny
33 Diodový modul
34 Startér, hlavní svorka
35 Spínač přepínače lapování
36 Přemostění neutrálního spínače
SCHÉMATA 12
