5
Ai ni del collegamento equipotenziale previsto dalle speci-
che norme nazionali, l’installatore dovrà usare il morsetto predi-
sposto (norme EN 60335.2.60) sulla cassetta elettrica, e con-
traddistinto dal simbolo
. In particolare, dovrà essere realizzata
l’equipotenzialità di tutte le masse metalliche circostanti la mini-
piscina, ad esempio tubazioni idriche, del gas, eventuali pedane
metalliche perimetrali, ecc.
Fare riferimento alla scheda di preinstallazione per quanto
riguarda le predisposizioni e gli assorbimenti di corrente re-
lativi ai vari modelli.
Requisiti di potenza
Le minipiscine Jacuzzi sono concepite per orire prestazioni e
essibilità d’uso ottimali, se connesse alla fornitura elettrica con
la massima potenza, indicata qui di seguito. È possibile apporta-
re modiche secondarie ai circuiti stampati per consentire alla
nuova minipiscina di adattarsi a una fornitura elettrica diversa
da quella prevista dalle impostazioni di fabbrica per il suo fun-
zionamento.
Volt 220-230 V ~ Hertz 50
16 A 32 A 16 A
16 A
(a) (b) (c)*
(a) (b) (c)*
(a) (b) (c)*
(a) (b) (c)*
(a) (b) (c)*
(a) (b) (c)*
(a) (b) (c)*
(a) (b) (c)*
J-315
J-325
J-335
J-345
J-355
J-365
J-375
J-385
Ampere
Morsettiera
1
2
(*) Impostazioni di fabbrica
Questa operazione può essere eettuata solo da tecnici au-
torizzati Jacuzzi® e limita il consumo elettrico come indicato:
(a) Il riscaldatore non funziona mentre una delle pompe dei
getti è in funzione.
(b) Il riscaldatore funziona mentre due pompe dei getti sono
in funzione.
(c) Il riscaldatore funziona mentre entrambe le pompe dei i getti
sono in funzione.
Questa è un’impostazione di fabbrica.
Fare riferimento al capitolo “Dip Switch Settings”.
Istruzioni per i collegamenti elettrici
Per accedere alla morsettiera di alimentazione della spa, preme-
re il pulsante di sblocco che assicura il pannello di rivestimento
al di sotto del pannello di controllo.
Fare riferimento alla sezione “Scarico e riempimento” per le
istruzioni sulla rimozione del(i) pannello(i) di rivestimento. Suc-
cessivamente, togliere le sei viti dello sportello sulla cassetta
elettrica. Posizionare il pannello in un luogo sicuro per evitare
di danneggiarlo.
Selezionare l’ingresso di alimentazione che si desidera utilizza-
re. Accertarsi di installare una canalina e un connettore per uso
elettrico da 3/4” attraverso l’ampia apertura presente nella parte
inferiore della cassetta elettrica, in modo da far passare il cavo
attraverso la morsettiera.
Connettere i li alla morsettiera. TUTTI I FILI DEVONO ESSERE
CONNESSI CORRETTAMENTE o l’apparecchiatura potrebbe dan-
neggiarsi!
Montare lo sportello di accesso della cassetta elettrica e riposi-
zionare il(i) pannello(i) di rivestimento.
TB3
TB1
A
B
C
D
OZONE
P1 1SPD
UV
A/V
30A
F2 10A 250VAC
F3 0.125A 240V
30A
FAN
STEP LIGHT
(OPTIONAL)
J37
J44
J73
J72
J74
J35
J59
J51
J33
J36 J46
J41 J47
J49
J38
J53
TB3
TB1
A
B
C
D
J37
J44
J73
J72
J74
J35
J33
J36 J46
J41 J47
J49
J38
J53
BrnBlu
TB3
TB1
A
B
C
D
J37
J44
J73
J72
J74
J35
J33
J36 J46
J41 J47
J49
J38
J53
Brn
Blu
Brn
Blu
Monophasée
Monophasée
Biphasée 2
Vert
Vert
Istruzioni per il primo avviamento
Leggere completamente ogni punto prima di eseguirlo.
Rimuovere dalla minipiscina l’eventuale sporcizia. Nonostante
il guscio della minipiscina sia stato lucidato in fabbrica, è possi-
bile trattarlo prima del primo riempimento, con un pulitore e
una cera formulati appositamente per minipiscine e disponibili
presso rivenditori autorizzati.
12
5
3
7
2
2
9
6
6
10
11
1
8
4

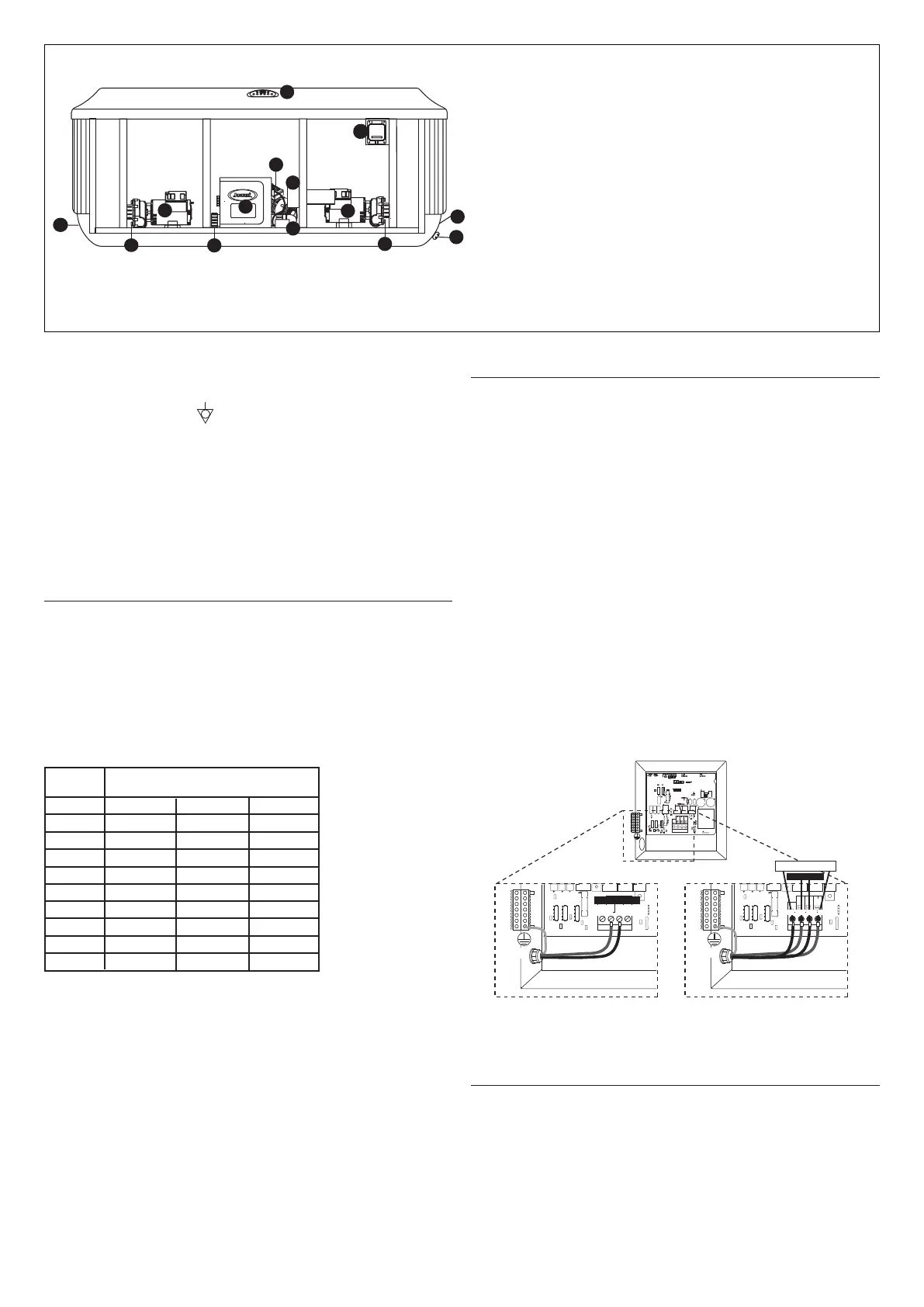

1 Cassetta elettrica
2 Entrata(e) alimentazione elettrica
3 Pompa a 1 velocità (pompa 1)
4 Riscaldatore
5 Valvola di scarico
6 Tappo(i) di scarico della pompa
7 Pompa ad 1 velocità
8 Pompa di ricircolo
9 Pannello di controllo
10 Sistema di purificazione dell'acqua CLEARRAY™ (Ultravioletto)
11 Regolatore di corrente elettronico (per il sistema CLEARRAY™)
12 Optional ProLink™ Modulo sistema di monitoraggio remoto
