Conexiones del equipo

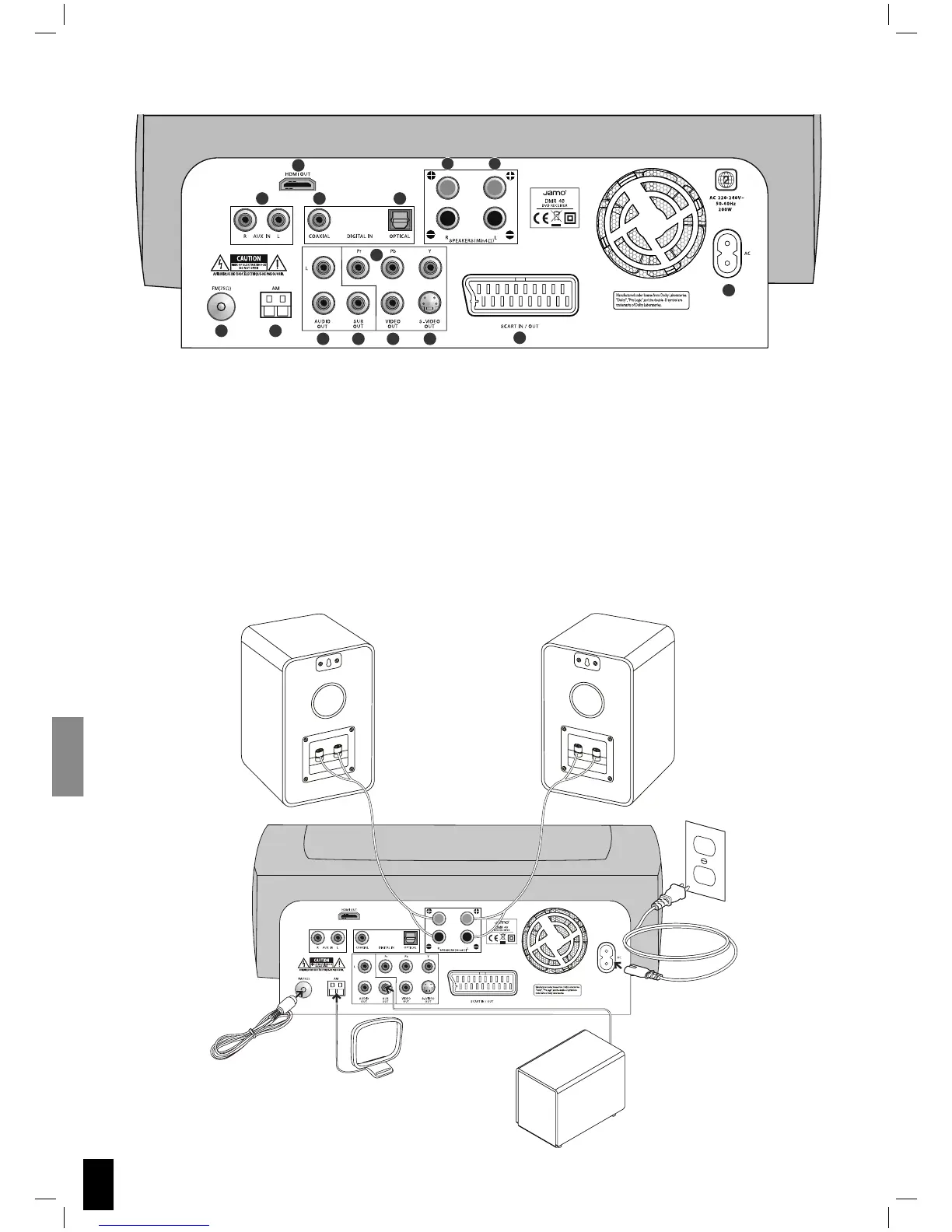

Consulte la ilustración siguiente para conectar los altavoces, el subwoofer y las antenas. Para instalar el DMR 40 en su equipo
de TV actual, consulte los tres ejemplos de configuración, eligiendo uno de ellos u optando por su propia combinación.
Disposición del panel posterior
1. Antena de FM
2. Antena de AM
3. Extrada audio analógica - AUX
4. Salida HDMI
5. Entrada digital (coaxial)
6. Entrada digital (óptica)
7. Salida audio analógica
8. Salida subwoofer
9. Salida video por componentes
10. Salida video compuesto
11. Salida S-Video
12. Salida altavoz frontal derecho
13. Salida altavoz frontal izquierdo
14. Euroconector E/S
(sólo en el modelo europeo)
15. Alimentación
1
2
3
4
56
7
9
8 10 11
14
15
R
12
13
Front right
Front left
Subwoofer
R
FM Antenna AM Antenna
