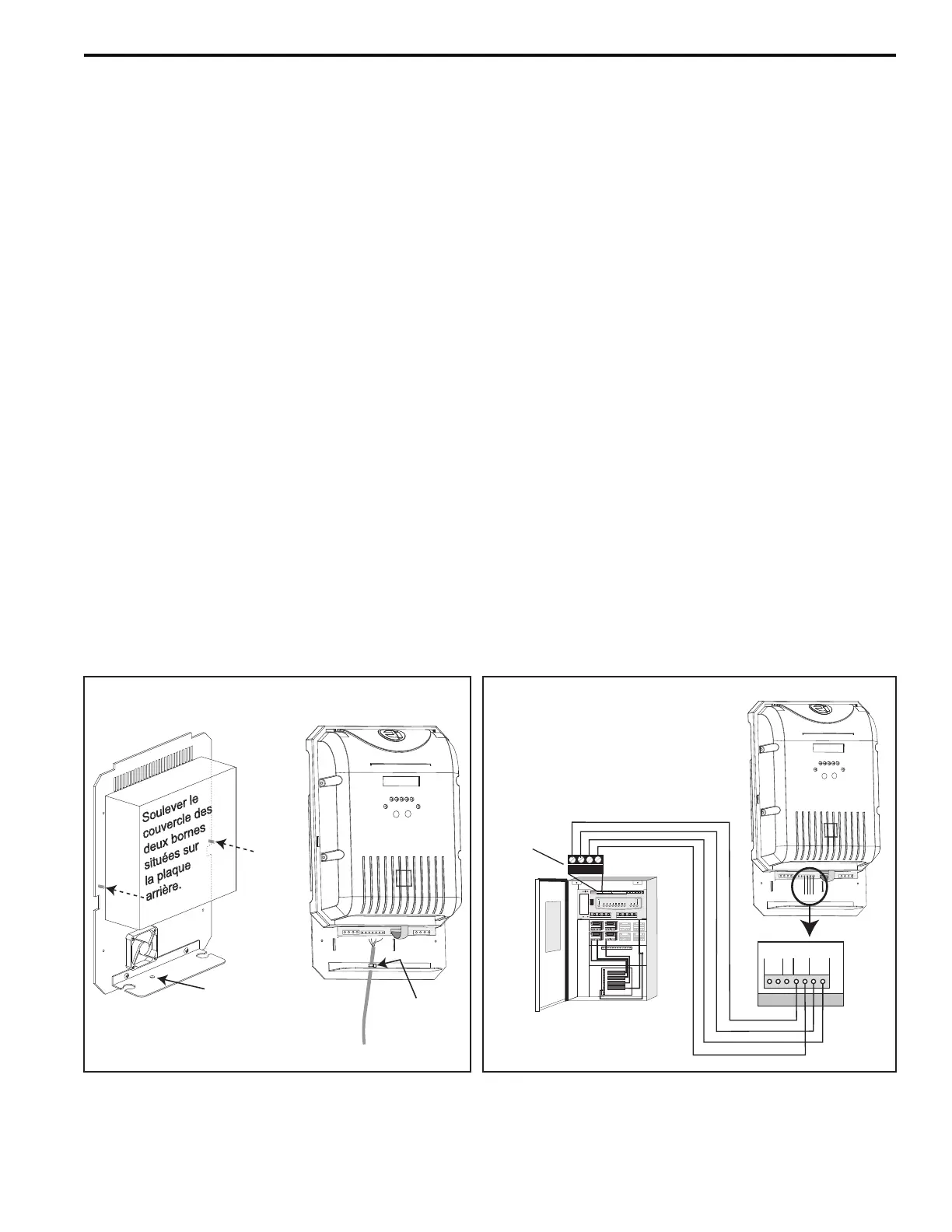

Figure 25. Raccordement de communication entre
le bloc d’alimentation et le système de
commande AquaLink RS ou le réseau PDA.
Figure 24. Accès et câblage à la carte de
circuit imprimé
Pour vérifi er si le type de régulateur est réglé correctement :
1. Mettre le bloc d’alimentation sous tension.
2. Attendre jusqu'à la séquence de la mise en marche soit complétée.
3. Appuyer et tenir enfoncé le bouton OUTPUT (production) pendant environ quatre (4) secondes. Après quatre (4) secondes,
un type de dispositif de commande est affi ché sur l'écran.
4. Vérifi er que le type de régulateur JANDY L/M est affi ché. Si le type de régulateur n’est pas réglé sur JANDY L/M, garder le
bouton OUTPUT (production) enfoncé pour faire défi ler la liste des régulateurs. Chaque dispositif de commande sera affi ché
sur l'écran pendant deux (2) secondes. Relâcher le bouton OUTPUT (production) lorsque JANDY L/M est affi ché.
3.6.2 Câblage à un système de commande AquaLink
®
RS ou ADP
1. S’assurer que l’alimentation vers le bloc d’alimentation et le système de commande a été coupée ou éteinte au niveau du
disjoncteur.
2. Enlever les vis qui fi xent le couvercle à la plaque arrière et soulever le couvercle pour dégager les bornes (Voir Figure 19).
REMARQUE Faire attention de ne pas tirer sur le câble plat qui est connecté à la source d'alimentation et
au couvercle.
3. Retirer le bouchon blanc qui recouvre le trou des communications (Voir Figure 24).
4. Passer le fi l du dispositif de commande à travers le trou. Un passe-fi l peut être nécessaire selon la largeur de câble utilisée.
5. Fixer l'attache de câble au câble du dispositif de commande tel qu'illustré (Voir Figure 21).
6. Le Jandy
®
AquaLink
RS ou ADP et le bloc d’alimentation utilisent une liaison à quatre (4) fi ls pour communiquer, et peuvent
être reliés en étant éloignés jusqu’à un maximum de 500 pieds (152.4 m) de distance. Tout câble à quatre conducteurs prévu
pour l’utilisation à l’extérieur, de calibre minimal de calibre 22 (0,33 v), peut être utilisé. Repérer les bornes à vis sur la carte
de circuit imprimé et connecter le bloc d’alimentation à la barrette rouge à 4 broches AquaLink
RS ou ADP (Voir Figure 25).
REMARQUE Les bornes à vis de l’AquaLink RS ou ADP sont amovibles pour faciliter l’installation.
Barre d'alimentation
Jandy
Bloc d’alimentation
OPTIONAL
4321
RGE
NOIR
JAUNE
VERt
Barrette rouge
à 4 bornes
ROUGE
VERT
JAUNE
NOIR
B
A
0 V
POS
ROUGE
NOIR
Serre-
câble
Trou de
communication
