AX700 12

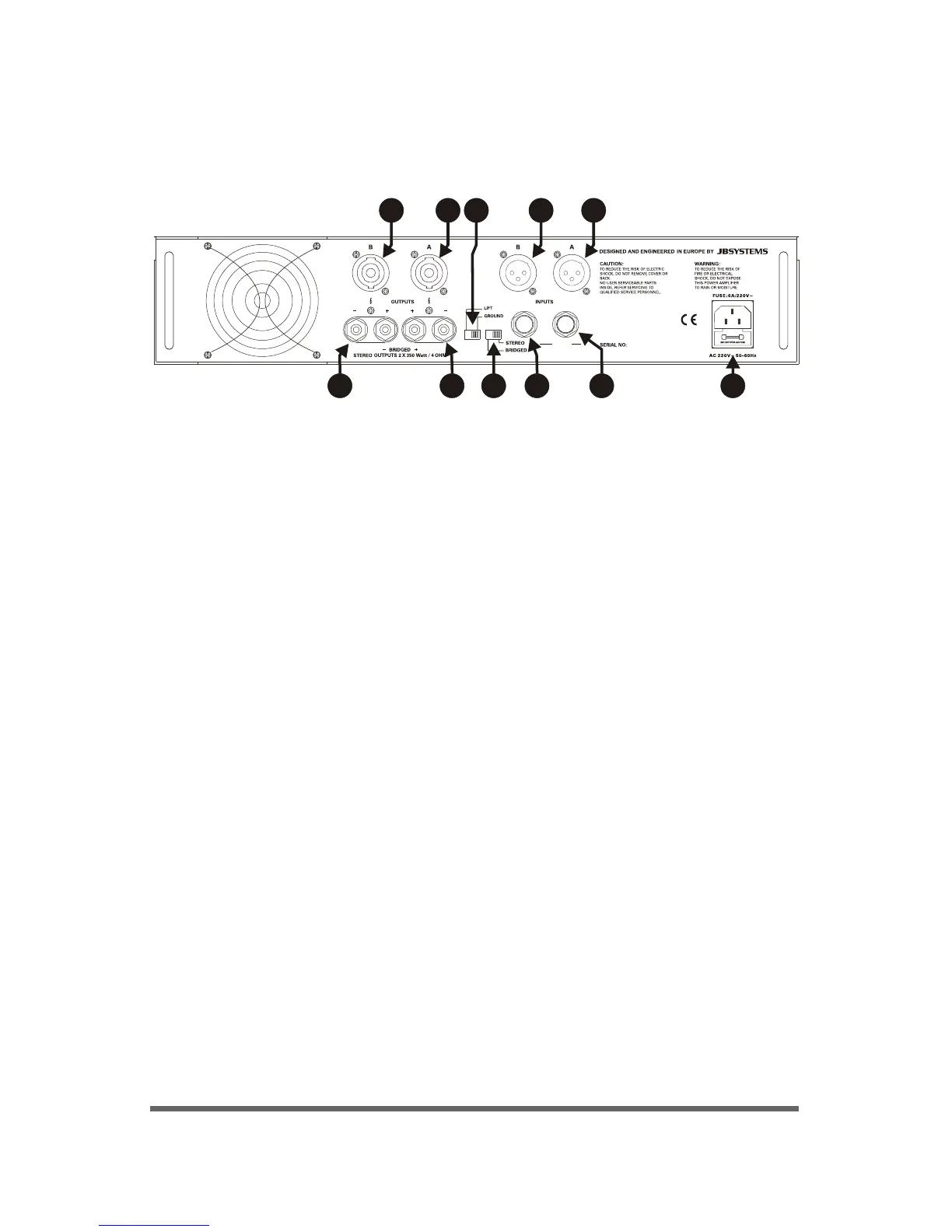

ACHTERAANZICHT
7. Selectiemethode: twee methodes te selecteren:
A. Stereo
B. Bridge (kanaal 1 in werking): dubbele stroomuitgang
3 3 5 57 1
2 6 642
STEREO OUTPUT SPEAKON:
(PIN1+/PIN2+)+, (PIN1-/PIN2-)-
BRIDGE OUTPUT SPEAKON:
A(PIN1+/PIN2+)+, B(PIN1+/PIN2+)-
OUTPUT WIRING:
JACK:
TIP: +
RING: -
SLEEVE: GND
XLR:
PIN1: GND
PIN2: +
PIN3: -
1. Standaard Stroomaansluiting (met fitting voor zekering).
Opgepast: gebruik bij vervanging de juiste zekering.
2. Kanaal 1/kanaal 2 Aansluiting Uitgang: Speakon aansluitingen
3. Kanaal 1/kanaal 2 Aansluiting Uitgang: Draadaansluitingen
4. Groundlift: gebruik deze om eventuele brom te onderdrukken.
5.
6.
Kanaal 1/kanaal 2 Aansluiting Ingang: 1/4” jack aansluiting
Kanaal 1/kanaal 2 Aansluiting Ingang: XLR aansluiting
