AX700 8
8. Témoin lumineux de mise sous tension: indique que lamplificateur
est connecté à l’alimentation.
9. Indicateur lumineux du mode bridge: indique que l’amplificateur
travaille sur le mode bridge.

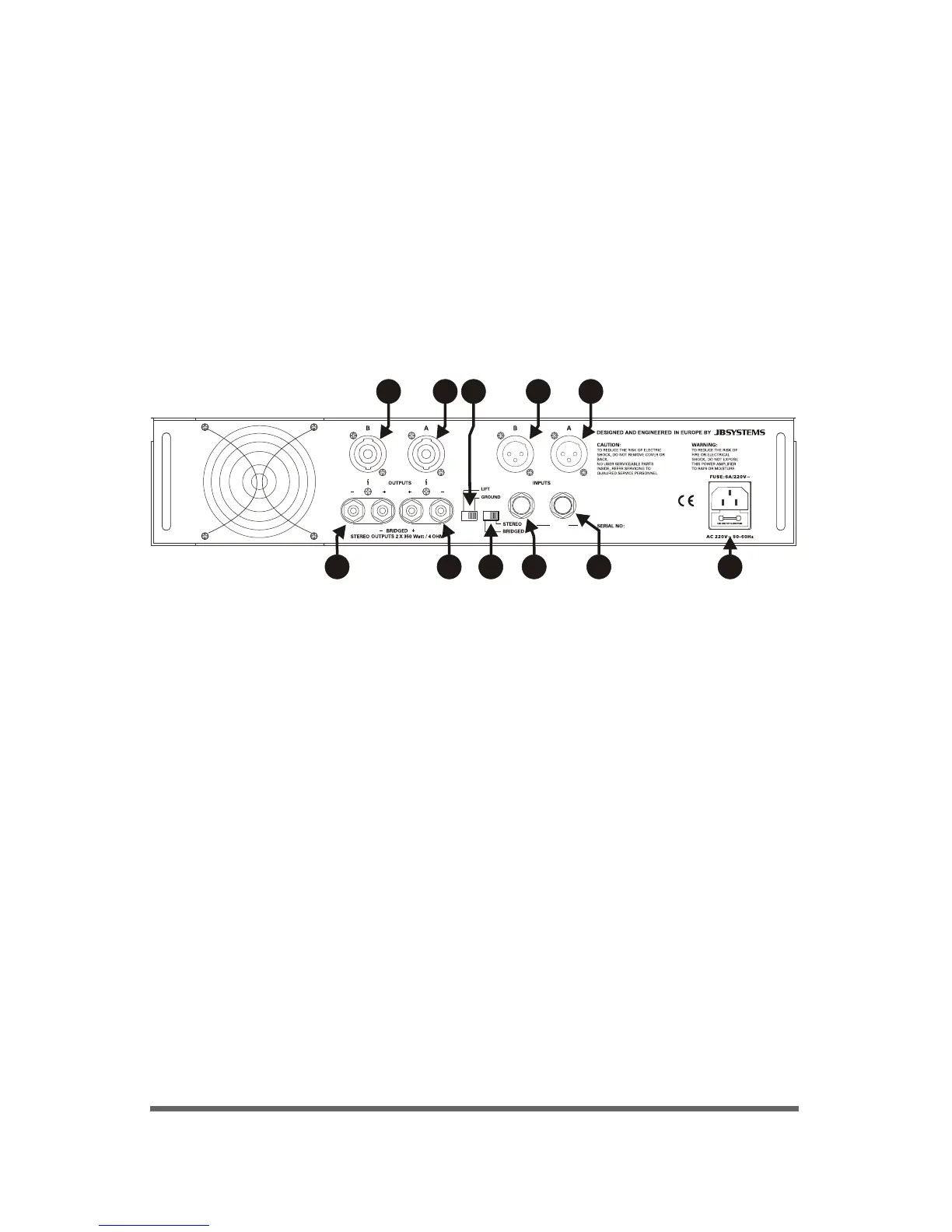

FACE ARRIERE
7. Interrupteur de mode :
A. mode stereo
B. mode bridge (uniquement le canal 1):
la puissance de sortie est ainsi doublée.
3 3 5 57 1
2 6 642
STEREO OUTPUT SPEAKON:
(PIN1+/PIN2+)+, (PIN1-/PIN2-)-
BRIDGE OUTPUT SPEAKON:
A(PIN1+/PIN2+)+, B(PIN1+/PIN2+)-
OUTPUT WIRING:
JACK:
TIP: +
RING: -
SLEEVE: GND
XLR:
PIN1: GND
PIN2: +
PIN3: -
1. Prise d’alimentation avec fusible incorporé.
Attention ! utilisez toujours un fusible de même type et de même
valeur lorsque vous le remplacez.
2. Connecteurs du signal de sortie du canal 1 et 2: Speakon.
3. Connecteurs du signal de sortie du canal 1 et 2: Bornes a vis.
4. Commutateur de mise à la masse.
5. Prises du signal d’entrée du canal 1 et 2: Jack 1/4”
6. Prises du signal d’entrée du canal 1 et 2: connecteur XLR
