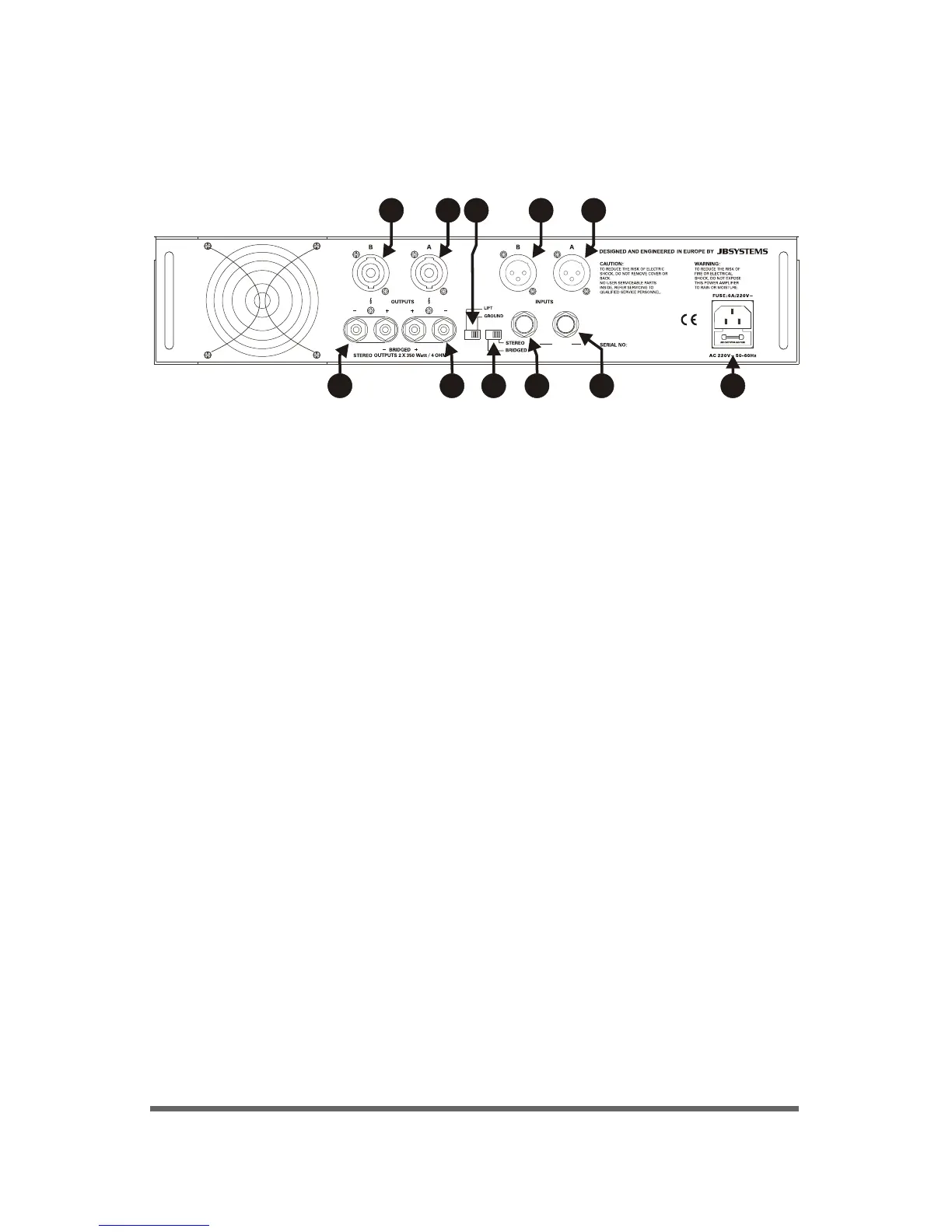

PANEL TRASERO
7. Commutador:
A. Modo estereo
B. Modo “Bridge” puenteado (CH1 unicamente): voltage doble en
salida.
AX700 20
3 3 5 57 1
2 6 642
STEREO OUTPUT SPEAKON:
(PIN1+/PIN2+)+, (PIN1-/PIN2-)-
BRIDGE OUTPUT SPEAKON:
A(PIN1+/PIN2+)+, B(PIN1+/PIN2+)-
OUTPUT WIRING:
JACK:
TIP: +
RING: -
SLEEVE: GND
XLR:
PIN1: GND
PIN2: +
PIN3: -
1. Clavija de alimentacion (porta fusible):
Atencion : utilicese el fusible correcto cuando se cambie.
2.
3.
CH1/CH2 clavija de salida: conectores Speakon.
CH1/CH2 clavija de salida: bornes con tornillos para altavoces.
4. Interruptor de puesta en tierra.
5.
6.
CH1/CH2 clavija de salida: salida con 1/4”.
CH1/CH2 clavija de salida: salida con XLR.
