接続
警告: 接続を行う前に、システムの全ての電気部品がオフ(できればACコンセントから抜いてある)になっていることをご確認く
ださい。

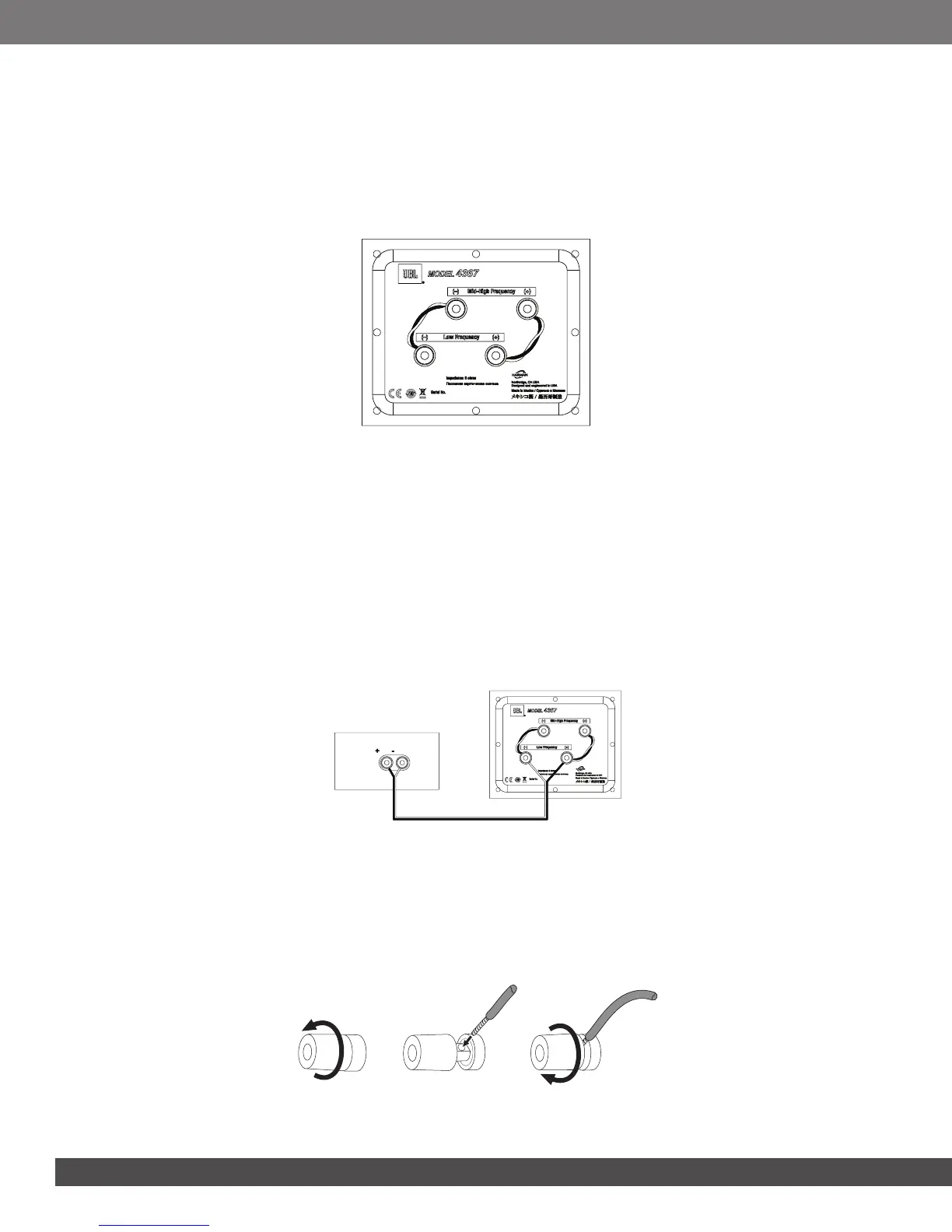

スピーカーとアンプにはプラスとマイナス(「+」と「-」)に対応する接続端子があります。4367には2組の接続端子があります。
ジャンパーワイヤーをそれぞれの端子に接続します。各端子には「+」と「-」の記号が付いています。さらに「+」端子には赤い
リング、「-」端子には黒いリングが付いています。下のイラストをご覧ください。
4367は、「+」(赤色)端子の陽電極の電圧がスピーカーのトランスデューサーを外向きに(部屋に向かって)動かすように設計
されています。
極性コード付の高品質スピーカーワイヤーの使用をお勧めします。通常、突起部または他のコード付のワイヤーが陽電極
(「+」)と考えられます。
確実に適切な極性にするため、スピーカーの各「+」(赤色)端子に、アンプまたはレシーバーの背面にある左と右チャンネル
の「+」端子を接続してください。同様に、「-」(黒色)端子も接続してください。レシーバーまたはアンプの取扱説明書を読んで
接続手順を確認してください。
基本的なシングルワイヤー接続:
以下の図に示されているように、アンプを各スピーカーに接続してください。スピーカーの端子のどちらか1組を使用できます。
注意：
スピーカーワイヤーを接続中に、2組の端子間のジャンパーワイヤーを取り外さないでください。
レシーバーまたはアンプ
スピーカー･コネクターパネル
重要: 接続時に、極性を逆に (すなわち、「+」を「-」にまたは「-」を「+」に)接続しないでください。それは、貧弱なステレオ･イメ
ージングとバス･パフォーマンスの低下の原因になります。
4367の金メッキのスピーカー端子は様々なタイプのワイヤーコネクタに対応しています。裸線、スペードコネクタ、ピンコネ
クタ、およびバナナコネクタ。
裸線またはピンコネクタの使用:
A. キャップをねじって緩める
B. ポストの穴に裸線またはピンコネ
クタを差し込む
C. キャップを締めてワイヤー
をしっかりと固定する
重要: (+)と(-)の線、またはピンが互いに、あるいは他の端子と接触していないことを確認してください。配線に触れると回路
がショートし、レシーバーまたはアンプが破損する可能性があります。
