5
www.jbl.com
日本語

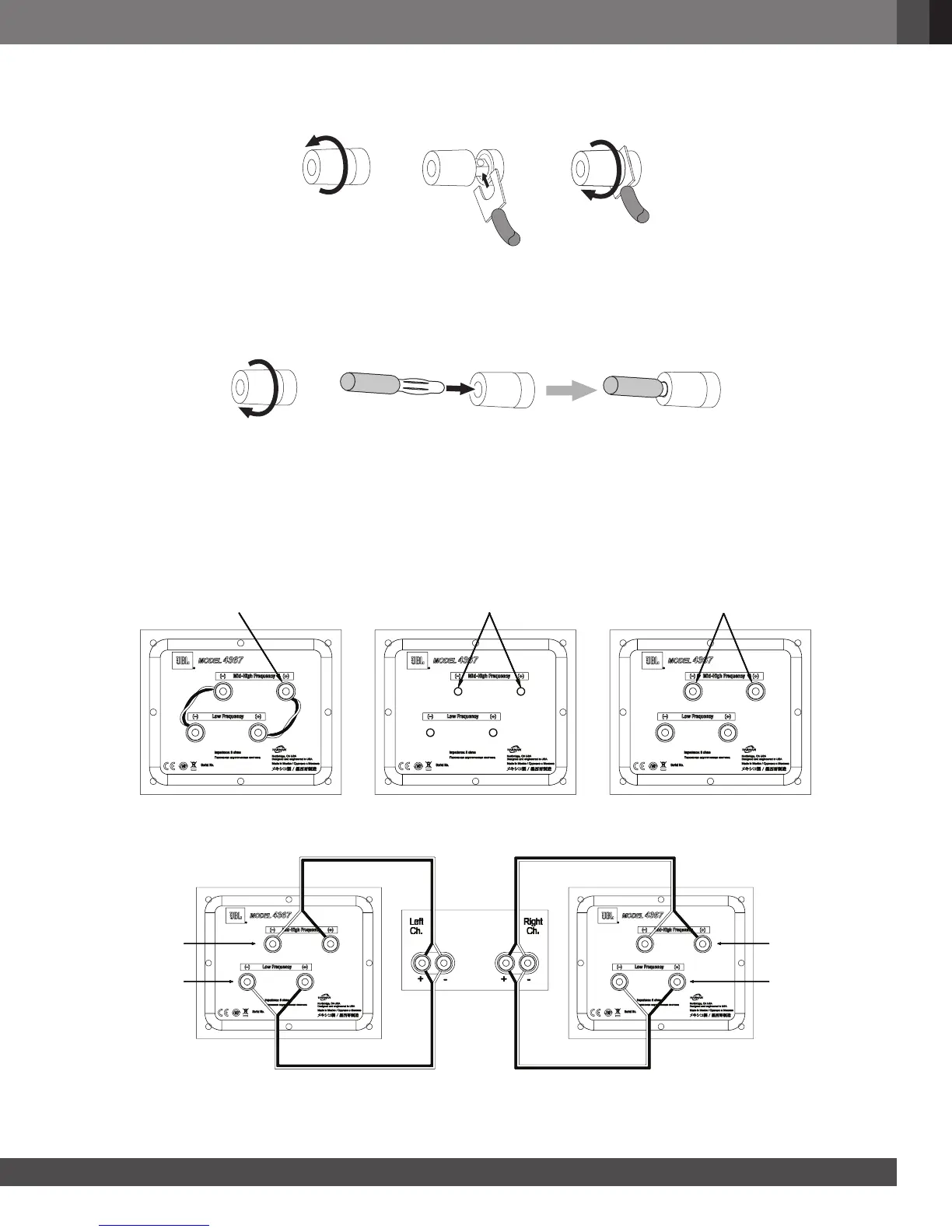

スペードコネクタの使用:
A. キャップをねじって
緩める
B. スペードコネクタ･ブレードをポス
トにはめ込む
C. キャップを締める
重要: (+)と(-)のスペードコネクタ･ブレードが互いに、あるいは他の端子と接触していないことを確認してください。ブレード
に触れると回路がショートし、レシーバーまたはアンプが破損する可能性があります。
バナナコネクタの使用:
A. キャップを締める B. キャップの穴にバナナコネクタを差し込む
バイワイヤー接続:
4367の接続部には、金属のジャンパーワイヤーでつながれた2組の入力端子があります。上部の端子はツイーター/超高周
波ドライバー用で、下部の端子はウーファー用です。
この配置により、1台または2台のステレオ･パワーアンプを使用してスピーカーをバイワイヤ-接続することができます。バイワ
イヤリングにより、従来のシングルワイヤー接続よりも、パワーアンプを選択する際の音響的メリットと柔軟性が得られます。
4367をバイワイヤー接続するにはイラストのように、まず端子のジャンパーワイヤーを取り外してください。
キャップを取り外す
キャップを元に戻す
ポストからジャンパーを取り外す
シングルステレオ･パワーアンプとバイワイヤリングさせる場合は、下のイラストの通りにスピーカーを接続してください。
左スピーカー
ミッドレン
ジ/ツイータ
ー接続
ミッドレン
ジ/ツイータ
ー接続
ウーファー
接続
ウーファー
接続
右スピーカー
アンプ
