JBL AVR 101IN - De Activeringsuitgang Aansluiten; Aansluiten Op Netspanning

253
NEDERLANDS
AVR
Aansluitingen maken

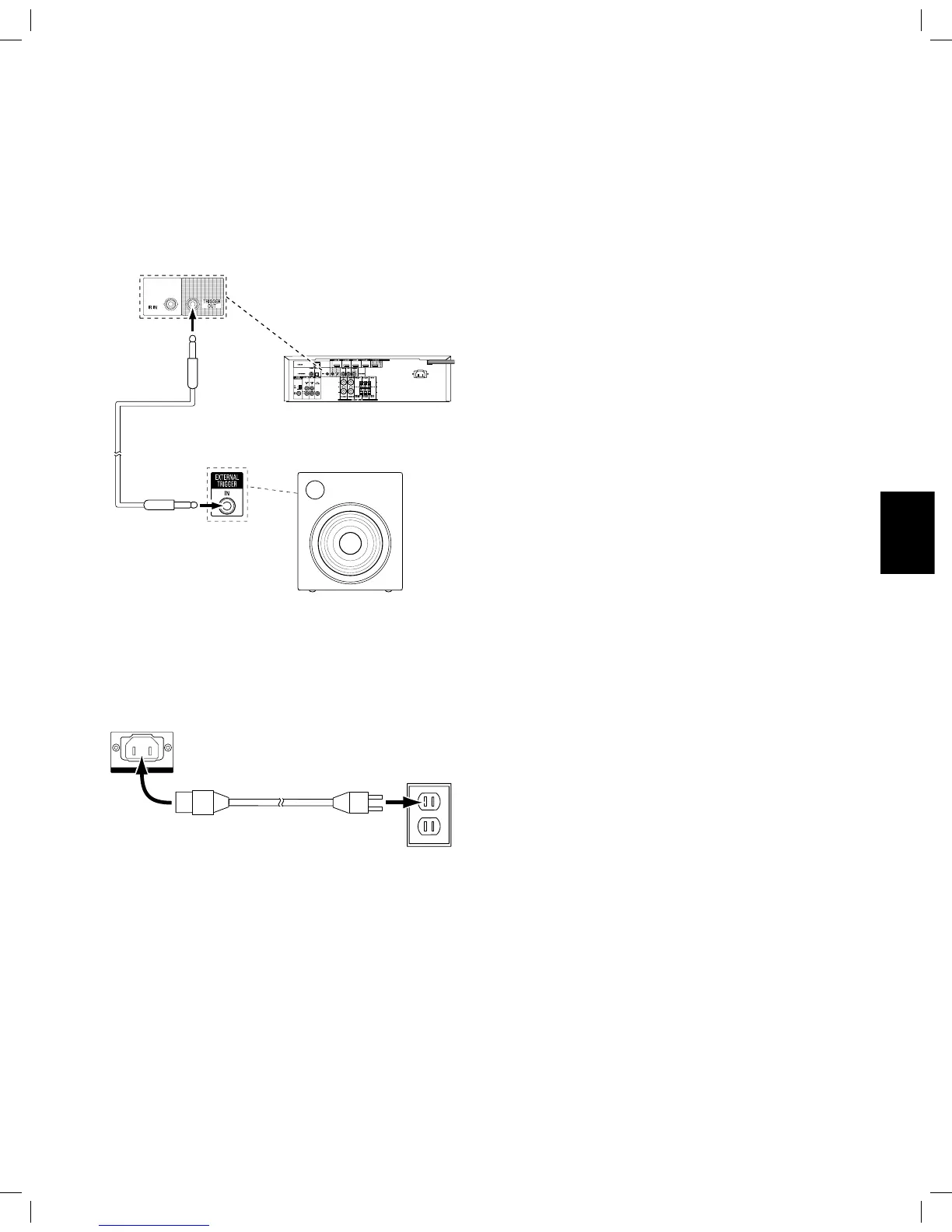

De activeringsuitgang aansluiten
Als uw systeem apparatuur bevat die kan worden bediend door een gelijkstroomac-
tiveringssignaal, verbindt u deze met de activeringsuitgang (Trigger Out) van de AVR
via een mono aansluitkabel met 3,5 mm (1/8 inch) ministekker. De AVR levert een 12
V gelijkstroomactiveringssignaal (100 mA) aan deze verbinding als het apparaat is
ingeschakeld.
AVR
Apparaat met
activeringsingang
Mono 1/8-inch (3,5mm)
Mini-Plug Interconnect
(niet meegeleverd)
Aansluiten op netspanning
AVR 101IN:
Sluit het meegeleverde netsnoer aan op de netspanningsingang (AC Input) van de AVR en
vervolgens op een werkend stopcontact.
Netspannings-
uitgang
AVR
netspannings-
ingang
Netsnoer (meegeleverd)
