65
FRANÇAIS
AVR
Raccordements

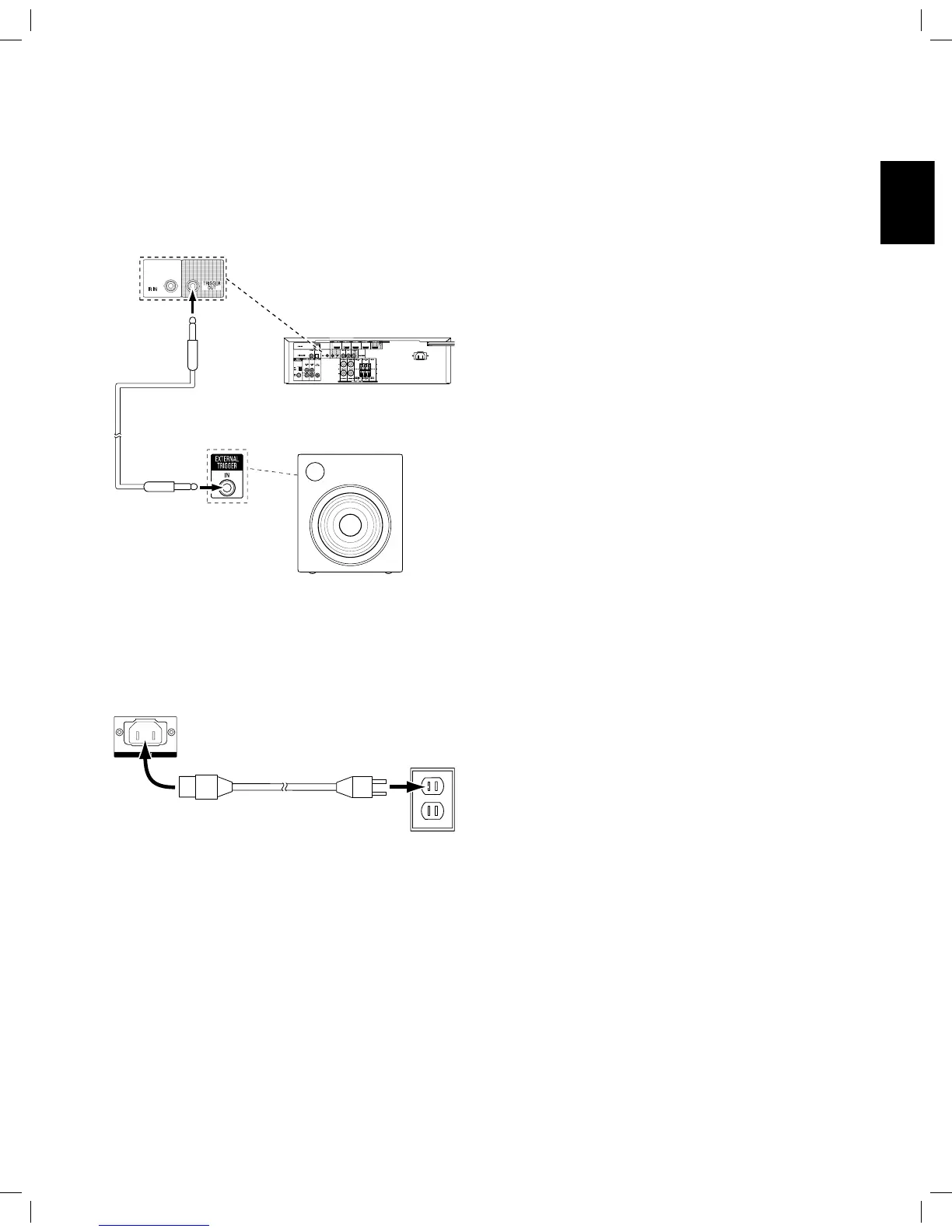

Raccordement à la sortie de déclenchement
Si votre système dispose d’un équipement pouvant être contrôlé par un signal de
déclenchement c.c., raccordez ce dernier au connecteur de sortie de déclenchement de
l’AVR à l’aide d’un câble de liaison mono à mini-fiche 3,5mm (1/8po). Dès sa mise sous
tension, l’AVR émet un signal de déclenchement 12Vc.c. (100mA).
AVR
Périphérique équipé d’un connecteur
d’entrée de déclenchement
Câble de liaison mono
à mini-fiche 3,5mm
(1,8po) (non fourni)
Raccordement à l’alimentation CA
AVR 101IN :
Raccordez le cordon d’alimentation CA fourni au connecteur d’entrée CA de l’AVR, puis à
une prise électrique CA en état de fonctionnement et non commuté.
Prise de
courant
c.a.
Connecteur
d’entrée c.a.
de l’AVR
Câble d’alimentation(fourni)
