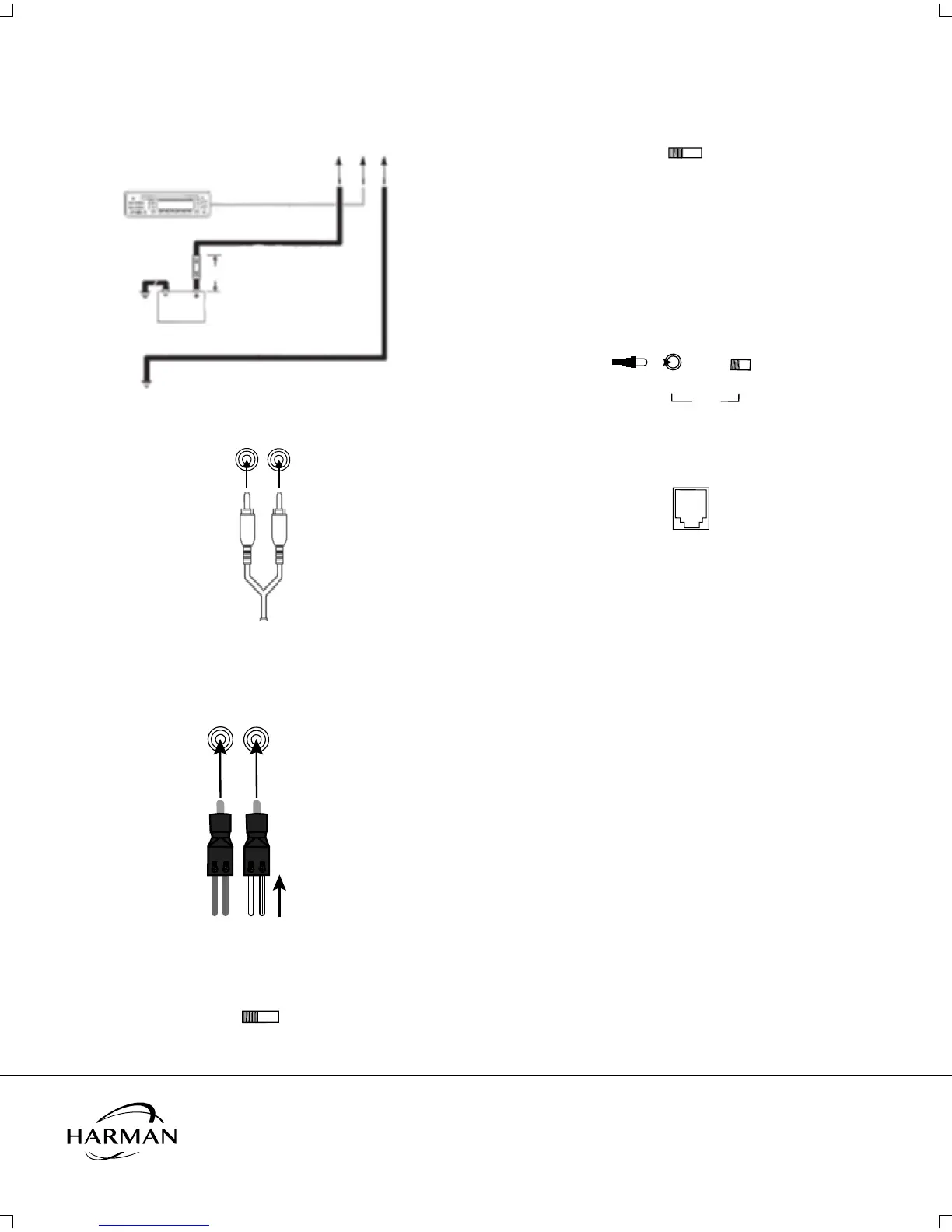

+12 вольт
К радиоприемнику в приборной панели
Аккумулятор автомобиля
Корпус автомобиля
Заземление
> №10 AWG (0,82 мм
2
)
> №10 AWG (0,82 мм
2
)
Предохранитель на 20 А
Удаленное
управление
46 см (18 дюймов)
ķĨĤįĩııIJĩķijĴĤĦįĩıĬĩ! Если вы используете линейные входы,
подсоедините кабель 18-го калибра к проводу выхода дистанционного
управления на головном устройстве (если таковой есть). Другой конец
подсоедините к клемме REM базы усилителя BassPro Micro, после чего
затяните зажимной винт, чтобы зафиксировать провод.
įĬıĩĭıĿĩĵĬħıĤįŀıĿĩ ĦĹIJĨĿ!
Если на головном устройстве
есть выход сабвуфера, подсоедините его к линейным входам на усилителе
BassPro Micro с помощью Y-образного переходного кабеля RCA.
ĦĹIJĨĿ ĵĬħıĤįĤ ķĴIJĦıŃĨĬıĤİĬĮIJĦ! Если на головном
устройстве есть только входы уровня динамиков, срастите кабели с
проводами левой и правой колонки (передней или задней), затем
подсоедините сращенные кабели к прилагаемым адаптерам входов уровня
динамиков; затяните зажимные винты на адаптерах, чтобы зафиксировать
кабели. Зафиксировав кабели, вставьте адаптеры в линейные входы.
ijĩĴĩĮįłĻĤĶĩįŀĦĹIJĨıIJħIJķĴIJĦıŃ057<;3,=,3! При
использовании выходов радио, не установленного на заводе, на уровне
предусиления RCA установите переключатель уровня входного сигнала
в положение «LO» (Низ.). Если используются высокоуровневые выходы,
в начале процедуры задания управления переведите переключатель
уровня входа Input Level в положение «HI1» (Выс.1) или «HI2» (Выс.2).
ijĩĴĩĮįłĻĤĶĩįŀĤĦĶIJİĤĶĬĻĩĵĮIJħIJĦĮįłĻĩıĬŃ
(<;6 ;<9565!
Если вы не используете функцию удаленного
включения усилителя BassPro Micro, переведите переключатель Auto Turn On
в положение «On» (Вкл). Если же вы используете удаленное включение BassPro
Micro, переведите переключатель Auto Turn On в положение «Off» (Выкл).
ĸķıĮĺĬŃ(<+063052
Вы можете соединить две системы BassPro Micro с помощью
соединительного кабеля на 3,5 мм, Это позволит, не проводя
дополнительную проводку от головного устройства, использовать две
системы одновременно и таким образом усилить низкие частоты.
Вставьте каждый конец кабеля во вход «Audio» на каждом из усилителей
BassPro Micro. Переведите переключатель In/Out на главном усилителе
BassPro Micro (том, на который подается сигнал с головного устройства)
в положение «Out» (Вых.). На вторичном усилителе BassPro Micro
переключатель In/Out следует перевести в положение «In» (Вх.).
ĦĹIJĨ9,46;,
Если вы используете совместимый удаленный контроллер уровня
низких частот (Harman RBC, продается отдельно), напрямую вставьте его
разъем во вход REMOTE на базе усилителя.
ıĤĵĶĴIJĭĮĤĮIJŁĸĸĬĺĬĩıĶĤķĵĬįĩıĬŃ
Регулировка усиления позволяет подстроить входную чувствительность
усилителя BassPro Micro в соответствие с выходом приемника также
настроить относительную громкость в соответствии с настройками
остальных колонок в автомобиле.
1. Сначала установите регулятор усиления на минимум, а регулятор
разделительного фильтра (кроссовера) и низких частот в среднее
положение.
2. Выберите музыку со значительным уровнем басов и поверните
регулятор громкости на приемнике на ¾ максимального уровня.
3. Поворачивайте регулятор усиления по часовой стрелке
,
внимательно слушая выход низких частот. Если вы слышите
искажения, поворачивайте регулятор усиления против часовой
стрелки, чтобы уменьшить усиление.
4. Переключайте фазу, чтобы определить, какая настройка дает
наиболее чистое звучание низких частот.
5. Поворачивайте регулятор разделительного фильтра (кроссовера) до
тех пор, пока усилитель BassPro Micro не начнет воспроизводить
только низкие частоты – вы не должны слышать из
низкочастотного динамика такие компоненты звучания, как вокал.
6. Поворачивайте регулятор подъема низких частот по часовой
стрелке или обратно, пока не найдете устраивающий вас уровень.
ĶĩĹıĬĻĩĵĮĬĩĹĤĴĤĮĶĩĴĬĵĶĬĮĬ
Мощность усилителя : 140 Вт (ср.-кв.)
Частотная характеристика :35Гц – 120 КГц
Предохранитель :15A
Максимальное потребление тока : 14.5 А
Потребление тока в состоянии покоя : <800 мА
Универсальный интерфейс 50 мВ – 20 В
Частота разделения :50Гц – 120 Гц
Крутизна характеристики раздел. фильтра :12дБ/октава
Усиление басов : до 9 дБ при 65 Гц
Габаритные размеры (Д x Ш x В) : 410,9 x 177,3 x 274,6 мм
© 2016 HARMAN International Industries, Incorporated. Все права защищены.
JBL является товарным знаком HARMAN International Industries, Incorporated,
зарегистрированным в США и/или других странах. Функции, характеристики и внешний
вид могут измениться без уведомления.
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
AU
DI
O
IN
(
Ауд
иов
х
од
)
L
R
От источника
высокоуровнего сигнала
AUDI
OI
N
(А
у
диовход
)
L
R
REM
O
T
E
Off
(Выкл.) Au
to (Ав
то
)
AUTO TURN ON
(Автомат
ическоевключение)
Low (
Низ
.)
Hi1 (В
ы
с
.1) Hi2 (В
ы
с
. 2)
I
N
P
U
T
L
E
VE
L (
В
ходн
ой
уро
вень
)
LINK
Ау
дио
In (Вх.) Out (Вых.)
(Связь)
