Tack för att du att valtJBL BassPro Micro. För att säkerställa
maximalaprestanda rekommenderar vi att du låteren kvalificerad
montör utföra installationen – dessa instruktioner innehåller en
allmän installationsvägledningmen visar inte speciella
installationsmetoder för just ditt fordon. Om du inte har de
nödvändiga verktygen eller praktisk erfarenhetska du inte
försökautförainstallationen själv. Be istället din auktoriserade
JBL-bilstereoåterförsäljare om professionell installation.
INSTALLATION
VIKTIGT: Koppla bort bilens negativa (-) batteripol innan installationen
påbörjas.
• Bär alltid skyddsglasögon när du använder verktyg.
• Kontrollera utrymmet på båda sidor av den planerade
monteringsytan. Se till att skruvar inte punkterar broms-
ellerbränsleledningar, och att kabeldragningen inte äventyrar
säker drift av fordonet.
•
Se till att elektriska anslutningar är säkra och ordentligt isolerade.
• Om säkringen måste bytas måste du använda samma typ av
säkring med samma strömegenskaper som originalet.
• Borra ett styrhål i monteringsytan.
• Sätt fast BassPro Micro-förstärkarkonsolen med de fyra
medföljande skruvarna.
OBS: Det kan vara lättare att göra alla anslutningar till förstärkarbasen
innan den monteras fast permanent.
ATT VÄLJA EN MONTERINGSPLATS
Välj en plats som inte hindrarlastning eller lossning, stör nedfällbara
säten eller hindrar öppning eller stängning av bagageluckan, eller
påverkar säkerheten för fordonet.

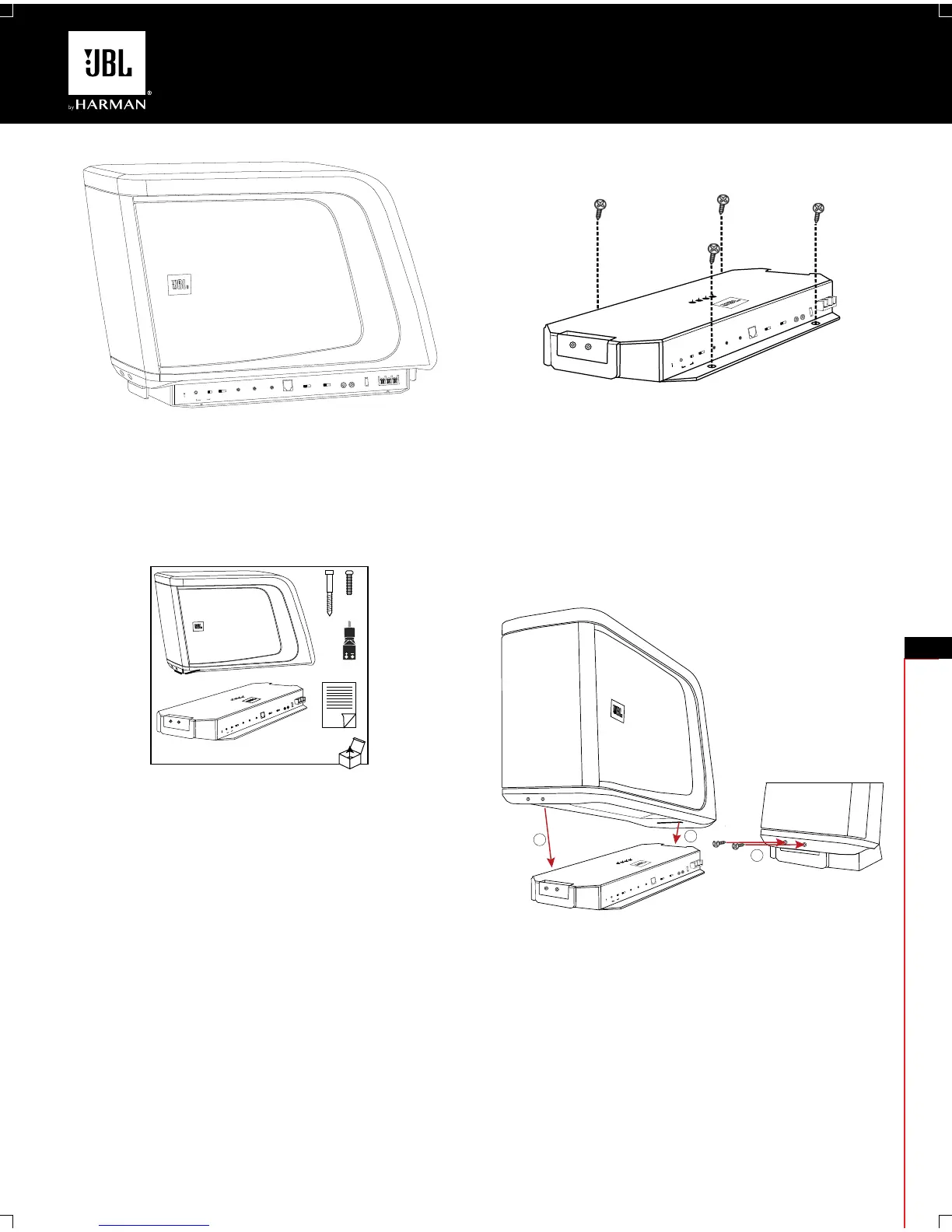

MONTERING AV BASSPROMICRO
När du har valt en monteringsplats fäster du förstärkarens
snabbkopplingskonsol med de fyra medföljande skruvarna i var sitt
hörn på framsidan. Det är lättare att montera basen utan BassPro
Micro-högtalarlådan på plats. Kom ihåg att testmontera hela systemet
med högtalarlådanpå plats innan slutmonteringen.
Montering av BassProMicro till förstärkarbasens snabbkoppling:
1.
Skjut inden bakre fliken av BassProMicro i spåret på baksidan av
basen.
2. Sänk ner BassProMicro på basen.
3. Säkra BassPro Micro genom att sätta i de medföljande
ställskruvarna i de två hålen på framsidan.
BASSPRO MICRO-KABELDRAGNING
FÖR STRÖM: Anslut en ände av en 3,5 mm tjock
strömkabel(medföljer inte) till bilens positiva batteripol (+). Skjut in den
andra änden i +12V-polenpå BassProMicro-förstärkarbasen, dra
sedanåtfästskruven för att säkra. Du måsteäven installera en
säkringshållare med en 20A-säkringpå kabeln och inom 50
cmfrånbatteriet.
FÖR JORDNING: Anslut ena änden av en 3,5 mm tjock
jordningskabeltill GND-utgången påBassProMicro-förstärkarbasen
och dra sedan åt fästskruven för att säkra. Anslut den andra änden till
en stabilmetallpunkt på fordonets chassi med en ringkabelsko.
Använd sandpapper för att avlägsna färgen från metallytan på
chassiet. Använd en rund låsbricka för att säkra kabeln.
