Stage A6004 och A9004

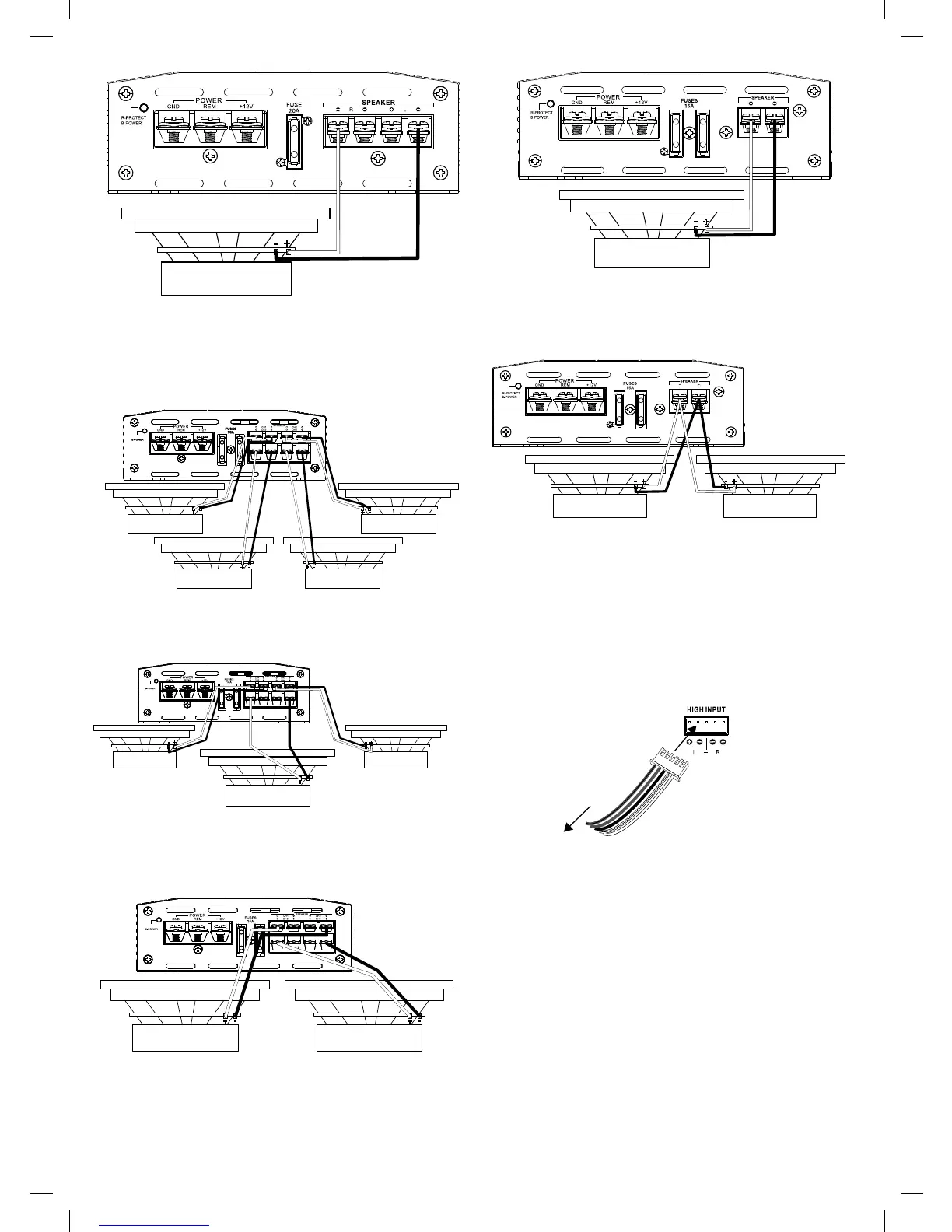

• Stage A6004 and A9004 har terminaler för Kanal 1+/-, Kanal 2 +/-, Kanal
3+/-,ochKanal4+/-.
• 4-kanalsdrift:Anslut den främre vänstra högtalaren till terminalerna för
Kanal 1 + och -, och den främre högra högtalaren till terminalerna för Kanal
2 + och -. Anslut den bakre vänstra högtalaren till terminalerna för Kanal 3
+ och - samt den bakre högra högtalaren till terminalerna Kanal 4 + och -.
• 3-kanalsdrift:Anslut stereohögtalarna till terminalerna Kanal 1 och
Kanal 2 enligt beskrivningen ovan. Anslut den enskilda högtalarens
+-kabel till Kanal 3+-terminalen, och –-kabelntill Kanal 4–-terminalen.
• 2-kanals (bryggad) drift: Anslut en högtalares +-kabel till terminalen
Kanal 1+ och –-kabeln till terminalen Kanal 2–. Anslut den andra
högtalarens +-kabel till terminalen Kanal 3+ och –-kabelntill terminalen
Kanal 4-.
Stage A3001
• Stage A3001 har positiva (+) och negativa (-) terminaler.
o För att driva en enda subwoofer, anslut subwooferns positiva (+)
kabel till den positiva (+) terminalen och subwooferns negativa (-)
kabel till den negativa terminalen(-).
o För att driva två subwoofrarparallellt, anslut en subwoofers positiva (+)
och negativa (-) kablartill de positiva respektive negativa terminalerna på
den andra subwoofern och anslut sedan den subwooferns positiva (+)
kabel till den positiva (+) terminalen och subwooferns negativa (-) kabel
till den negativa (-) terminalen.
OBS:Lägstahögtalarimpedans för drift med stereo-fullregisterhögtalare och
subwoofer är 2 ohm. Lägsta högtalarimpedans för bryggaddrift är 4 ohm.
� Ingångar och utgångar för linjenivå (RCA):
Om din huvudenhet har förförstärkarutgångar kopplar duingångarna L och R
(A6002 och A3001),) eller CH1, CH2, CH3 och CH4(A6004 och A9004) med
RCA-skarvsladdar.
� Högnivåingång
Om din bils ljudsystems huvudenhet inte har linjenivåutgångar:
Anslut de vita, svartvita, gråa och gråsvarta kablarna från den medföljande
högnivå-kabeldosan tillde främre eller bakre utgångskablarna på din bils
ljudsystems huvudenhet (krympskarv medföljer inte), och den svarta ledningen
till fordonets chassis jord. Anslut sedan högnivå-kabeldosan till
Stage-förstärkarens högnivåingång.
Viktigt:Vissa fabriksinstallerade ljudsystemsförstärkare innehåller elektroniska
filter som begränsar mängden bas som skickas till systemets mindre
högtalare. Denna filtrering kommer att ha en negativ inverkan på
Stage-förstärkarens prestanda. För att få ut det mesta från din
Stage-förstärkare ska du skarvaihophögnivå-kabeldosan med de
fabriksinstallerade högtalarutgångarna som är anslutna till systemets största
högtalare (de som är gjorda för att återge mest bas).
� Ingångskänslighet (GAIN):
IIngångsnivåkontroller. Använd dessaför att matcha förstärkarens
ingångskänslighet till källenhetens utgångsnivå. Se Ställa in ingångsnivåer i
Kapitel 3 för en rekommenderad justeringsprocedur.
� Delningsfilterväljare (X-OVER):
Gör det möjligt att välja delningsfilter för ditt system (Stage A3001 har endast
lågpass).
• LPF: Lågpass. Välj denna inställning om du ansluter en eller flera
subwoofrareller vill ha ett lågpassfilter för separata mellanbas-högtalare.
• FULL: Fullregister. Välj denna inställning om du ansluter fullregisterhögtalare
och inte harnågon subwoofer i ditt system.
• HPF: Högpass. Välj denna inställning för att förhindra låg bas från att nå
mellanregister- eller fullregisterhögtalare när du har en subwoofer i
systemet. (Se Ställa in delningsfiltret i Kapitel 3.)
� Delningsfrekvenskontroller (FREQ):
Vrid rattarna åt vänster för att sänka delningsfrekvensen och åt höger för att
höja den. Inställningen av delningspunkten beror på användarens preferenser.
+-
Subwoofer
R-
P
RO
T
ECTR-
P
RO
T
ECTR-
P
RO
T
ECT
+ -
+ -
+ -
+ -
Främre höger högtalare
Bakre höger högtalare
Främre vänster högtalare
Bakre vänster högtalare
R
-
P
RO
T
E
CTR
-
P
RO
T
E
CTR
-
P
RO
T
E
CT
+
-
+ -
+-
R-PROTECTR-PROTECTR-PROTECT
+ - + -
Subwoofer
+-
+-
+ -
Subwoofer Subwoofer
Till fordonshögtalare
och chassi jord
Främre höger högtalare Främre vänster högtalare
Subwoofer
Subwoofer Subwoofer
