JBL Stage A6002/A6004/A9004/A3001
感謝您購買本產品 . . .
JBL 產品提供符合使用者預期的出色效能與操作簡便性。
• 在操作或安裝放大器之前，請先抽時間通讀本擁有者手冊。
• 請將放大器的擁有者手冊連同汽車的車主手冊一起放在手套箱內。
• 請將放大器銷售收據與其他重要票據放在一起，以便獲得所需的保固服務。
關於本手冊
本手冊描述了一般性安裝指南及操作說明。但請注意，正確安裝行動音訊與視訊元件需要具備合格的機械與電氣程序經驗。 若您缺乏成功執行本安裝的知識與工
具，強烈建議您諮詢授權的 JBL 經銷商，以瞭解安裝方案。 請保留所有使用說明和銷售收據以供參考。 請將本手冊視為放大器的一個重要組件。

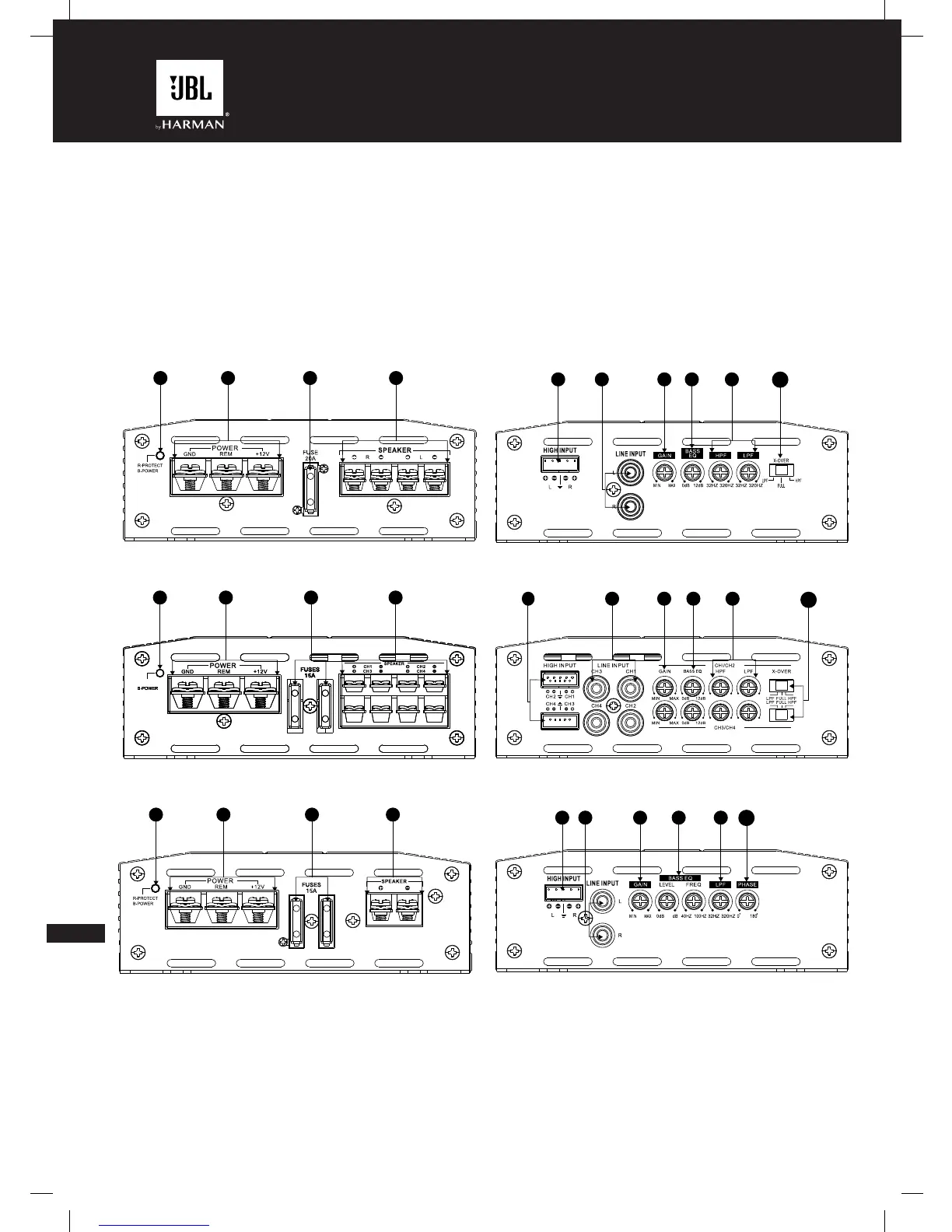

第 1 章： 輸入連接的圖形索引
Stage 放大器左側面板
Stage A6002
Stage A6004 和 A9004 Stage A6004 和 A9004
Stage A3001
Stage A6002
Stage A3001
1. 電源/保護指示燈
2. 電源輸入接口
3. 保險絲
4. 喇叭輸出接口
5. 高電平輸入
6. 線路電平輸入 (RCA)
7. 增益（輸入靈敏度）
8. 低音均衡器控制鈕
9. 分頻頻率控制鈕
10. 分頻濾波器選擇器
11. 重低音喇叭相位選擇器
Stage 放大器右側面板
第 2 章： 安裝與連線
包裝盒內物品：
1 個放大器
4 顆安裝螺釘
備用保險絲（A6002，1 根；A3001, A6004 和 A9004，2 根）
高電平輸入適配器（A6002 和 A3001，1 個；A6004 和 A9004，2 個）
安裝硬件
快速入門指南
1 3
2 4
5
9
7 8
10
6
R-PROTECTR-PROTECTR-PROTECT
1
2 3 4
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
96
7 8 5
10
12
5 7 8 9
11
6
1
2 43
