Stage(ステージ)A6004およびA9004
•
Stage(ステージ) A6004およびA9004はチャンネル1+/-、チャンネル2+/-、
チャンネル3+/-、チャンネル4+/-端子を特徴としています。

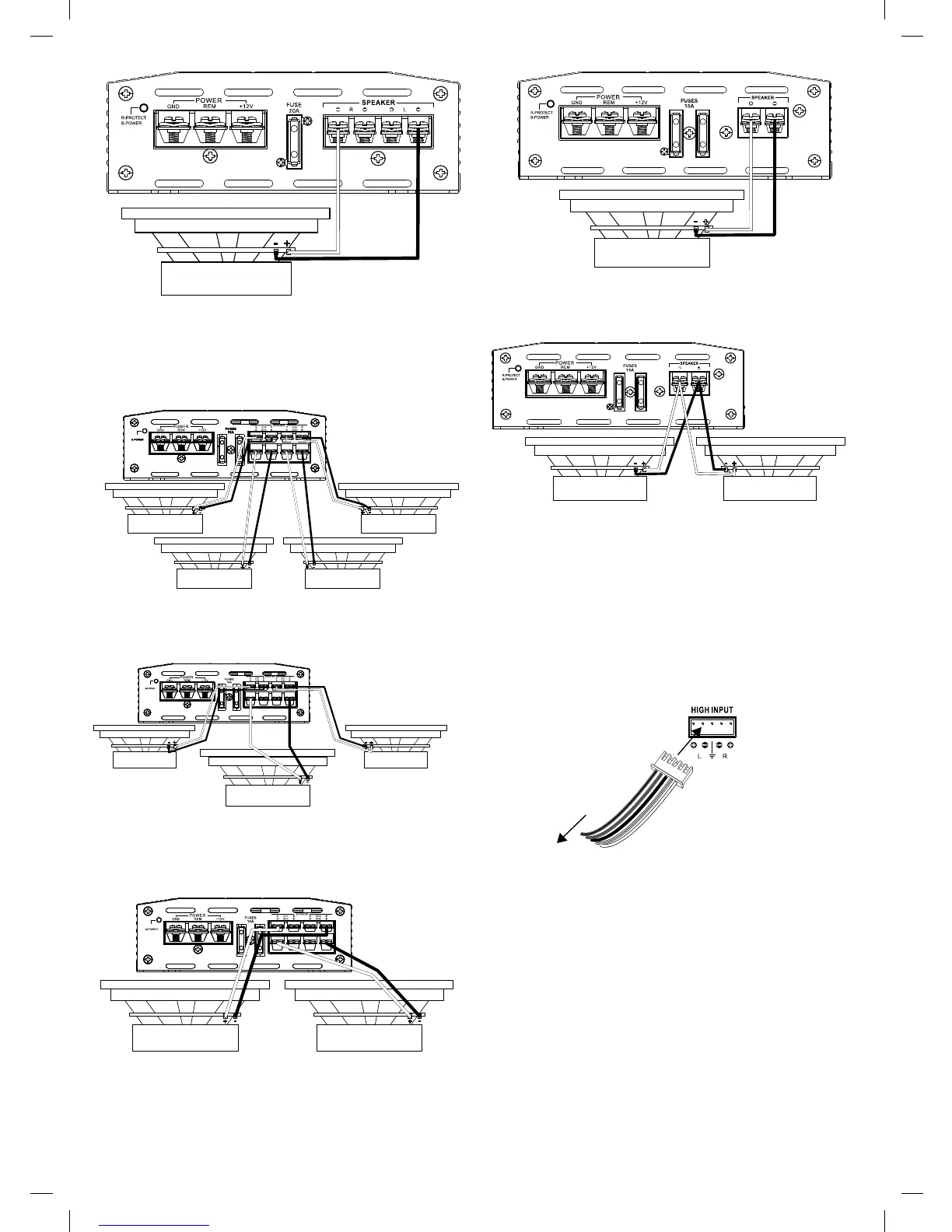

• 4チャンネルでの操作：フロント左スピーカーをチャンネル1+と-端子に、
フロント右スピーカーをチャンネル2+と-端子に接続します。リア左スピ
ーカーをチャンネル3+と-端子に、リア右スピーカーをチャンネル4+と-端
子に接続します。
•
3チャンネルでの操作：ステレオスピーカーを上図の通りに、チャンネ
ル1および2端子に接続します。シングル・スピーカーの+リード線をチ
ャンネル+端子に、-リード線をチャンネル4-端子に接続します。
•
2チャンネル(ブリッジ接続)での操作：スピーカーの+リード線をチャ
ンネル1+端子に、-リード線をチャンネル2-端子に接続します。もう
一つのスピーカーの+リード線をチャンネル3+端子に、-リード線をチ
ャンネル4-端子に接続します。
Stage A3001(ステージ A3001)
• Stage A3001(ステージ A3001)は陽電極(+)と負電極(-)端子を特徴として
います。
oシングル・サブウーファーを作動させるには、サブウーファーの陽
電極(+)ワイヤーを陽電極(+)端子に、負電極(-)ワイヤーを負電極(-)
端子に接続します。
o
2基のサブウーファーを並列で作動させるには、一方のサブウーファー
の陽電極(+)と負電極(-)リード線をもう一方のサブウーファーの陽電極
と負電極端子に接続し、次にサブウーファーの陽電極(+)ワイヤーを陽
電極(+)端子に、負電極(-)ワイヤーを負電極(-)端子に接続します。
注：ステレオ・フルレンジおよびサブウーファー動作の最低スピーカー・イ
ンピーダンスは２Ωです。ブリッジ・オペレーション用の最低スピーカー・
インピーダンスは４Ωです。
� ラインレベル入力および出力(RCA)：
ソースユニットでプリアンプ出力が使用できる場合は、RCAパッチケーブル
を使ってLおよびR(A6002およびA3001)、またはCH1、CH2、CH3、CH4(A6004
およびA9004) に接続します。
� ハイレベル・オーディオ入力：
カーオーディオ･システムのヘッドユニットにラインレベル出力がついてい
ない場合：
付属のハイレベル入力ハーネスのホワイト、ホワイト/ブラック、グレー、グレ
ー/ブラックのワイヤーを、カーオーディオ・システムのヘッドユニット(スプラ
イス・クリンプスは別売です)フロントおよび/またはリアの出力ワイヤー、およ
び車のボディーのアースへのブラックワイヤーに接続します。次に、Stage(ス
テージ)アンプのハイレベル入力にハイレベル・ハーネスを差し込みます。
重要：工場出荷時設定のオーディオシステム･アンプの中には電子フィルターが付属
しているものもあり、これはシステムの小型スピーカーに送られる低音の量を制限
します。このフィルタリングがStage(ステージ)アンプのパフォーマンスに悪影響を
及ぼすことがあります。Stage(ステージ)アンプから最大限の低音を引き出すには、
工場出荷時のシステムスピーカー出力にハイレベル・ハーネスを接続します。スピ
ーカー出力はシステム最大のスピーカー(最大限の低音を発するように設計されたス
ピーカー)に接続されています。
� 入力音圧レベル(ゲイン)：
入力レベルコントロール。これらを使用してアンプの入力音圧レベルをソースユニッ
トの出力レベルに合わせます。お勧めの調整手順については、チャプター3の入力レベ
ルの設定をご覧ください。
� クロスオーバー・フィルター・セレクター(X-オーバー)：
システム用のクロスオーバー・フィルターをお選びください(Stage A3001(ステージ
A3001)フィルターはローパスのみです)。
•
LPF：ローパス。サブウーファーに接続している、またはセパレート･ミッドバス･ス
ピーカー用のローパスフィルターを取り付けたい場合は、この設定を選択します。
• FULL: フルレンジ。システムをフルレンジ・スピーカーに接続していて、サブウー
ファーを使用していない場合、この設定を選択します。
• HPF：ハイパス。システム内でサブウーファーを使用していて、ミッドレンジまた
はフルレンジ・スピーカーがローバスになるのを防ぐには、この設定を選択します
。(チャプター3のクロスオーバーの設定をご覧ください。)
� クロスオーバー･フィルター周波数コントロール(FREQ)：
クロスオーバー・ポイントを下げるには左にダイヤルを回し、上げるには右にダイヤル
を回します。クロスオーバーのポイント設定はリスナーの好みによって異なります。
+-
サブウーファー
R-
P
RO
T
ECTR-
P
RO
T
ECTR-
P
RO
T
ECT
+ -
+ -
+ -
+ -
フロント右スピーカー
リア右スピーカー
フロント左スピーカー
リア左スピーカー
R
-
P
RO
T
E
CTR
-
P
RO
T
E
CTR
-
P
RO
T
E
CT
+
-
+ -
+-
R-PROTECTR-PROTECTR-PROTECT
+ - + -
+-
サブウーファー
+-
+ -
サブウーファー サブウーファー
車両のスピーカーワイ
ヤーとシャーシのアー
ス線へ
前面右側のスピーカー 前面左側のスピーカー
サブウーファー
サブウーファー サブウーファー
