KO
JBL Stage A6002/A6004/A9004/A3001
구입해 주셔서 감사합니다.
JBL 제품은 고객이 기대하는 성능과 작동 편의를 제공하도록 설계되었습니다.
• 앰프 작동 또는 설치 전에 시간을 내어 사용자 설명서를 전체적으로 읽어보십시오.
• 앰프 사용자 설명서를 차량 매뉴얼과 함께 글로브 박스에 보관하십시오.
• 필요한 경우 보증 서비스를 더 신속히 처리할 수 있도록 앰프구매 영수증을 다른 중요 서류와 함께 두십시오.
사용자 설명서 소개
이 설명서는 일반적인 설치 및 작동 지침을 설명합니다. 그러나 휴대용 오디오 및 비디오 컴포넌트를 제대로 설치하려면 기계 및 전기적 절차에 대해 자격을 갖춘 경험자가
필요합니다. 이러한 설치를 수행하기 위한 지식 및 공구가 없는 경우 설치 옵션에 대해 공인 JBL 대리점과 상담하는 것이 가장 좋습니다. 모든 지침과구매 영수증은 참고용으로
보관하십시오. 이 설명서는 앰프에 반드시 필요한 요소로 고려하십시오.

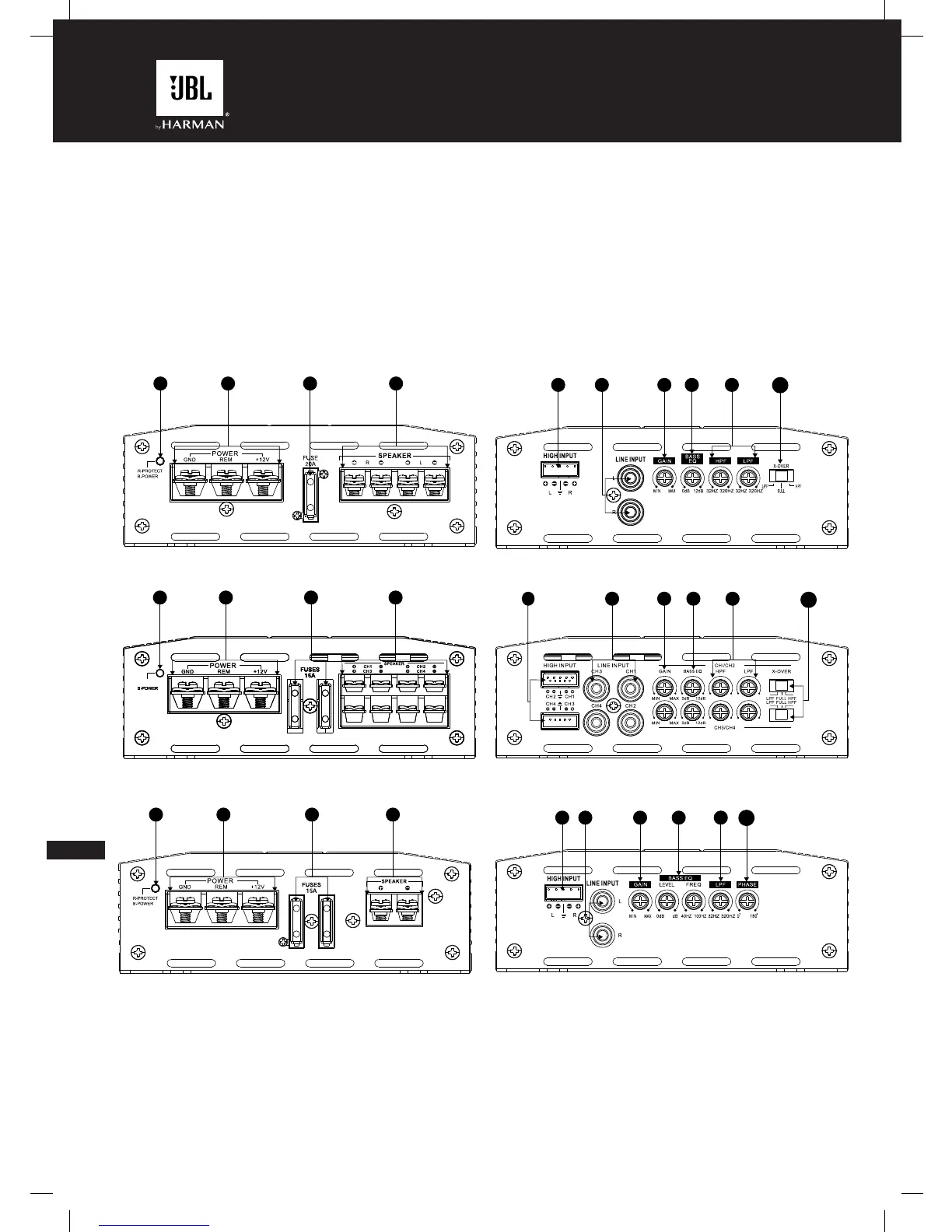

1장: 입력 연결의 그림 색인
Stage 앰프 좌측 패널
Stage A6002
Stage A6004 및 A9004 Stage A6004 및 A9004
Stage A3001
Stage A6002
Stage A3001
1. 전원/보호 표시등
2. 전원 입력 커넥터
3. 퓨즈
4. 스피커 출력 커넥터
5. 상위 레벨 입력
6. 라인 레벨 입력(RCA)
7. 게인(입력 감도)
8. 저음 EQ 제어
9. 크로스오버 주파수 제어
10. 크로스오버 필터 선택기
11. 서브우퍼 위상 선택기
Stage 앰프 우측 패널
2 장: 설치 및 배선
구성품:
앰프 1개
장착 나사 4개
여분 퓨즈(A6002 용 1개, A3001, A6004 및 A9004용 2개)
상위 레벨 입력 어댑터(A6002 및 A3001용 1개, A6004 및 A9004용 2개)
장착 하드웨어
빠른 시작 가이드
1 3
2 4
5
9
7 8
10
6
R-PROTECTR-PROTECTR-PROTECT
1
2 3 4
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
96
7 8
5
10
12
5 7 8 9
11
6
1
2 43
