JBL Stage A6002/A6004/A9004/A3001
感谢您选购本产品。
您的 JBL 产品的设计目的在于为您提供您所期待的 JBL 的性能和操作简便性。
• 在操作或安装您的功放之前，请花些时间完整阅读用户手册。
• 请将功放的用户手册与您的汽车用户手册一同放在在杂物箱中。
• 请保留好您的销售收据和其他重要单据，以便在有需要时快速获得保修服务。
关于本手册
本手册描述了常规安装指南和操作说明。但请注意，正确地安装移动音响和视频组件需要在机械和电气方面具备合格的经验。 如果您并不具备成功执行安装的知
识和工具，我们强烈建议您向经过授权的 JBL 经销商咨询安装服务事宜。 请保留所有使用说明和销售收据以供参考。本手册是功放不可或缺的一个附件。

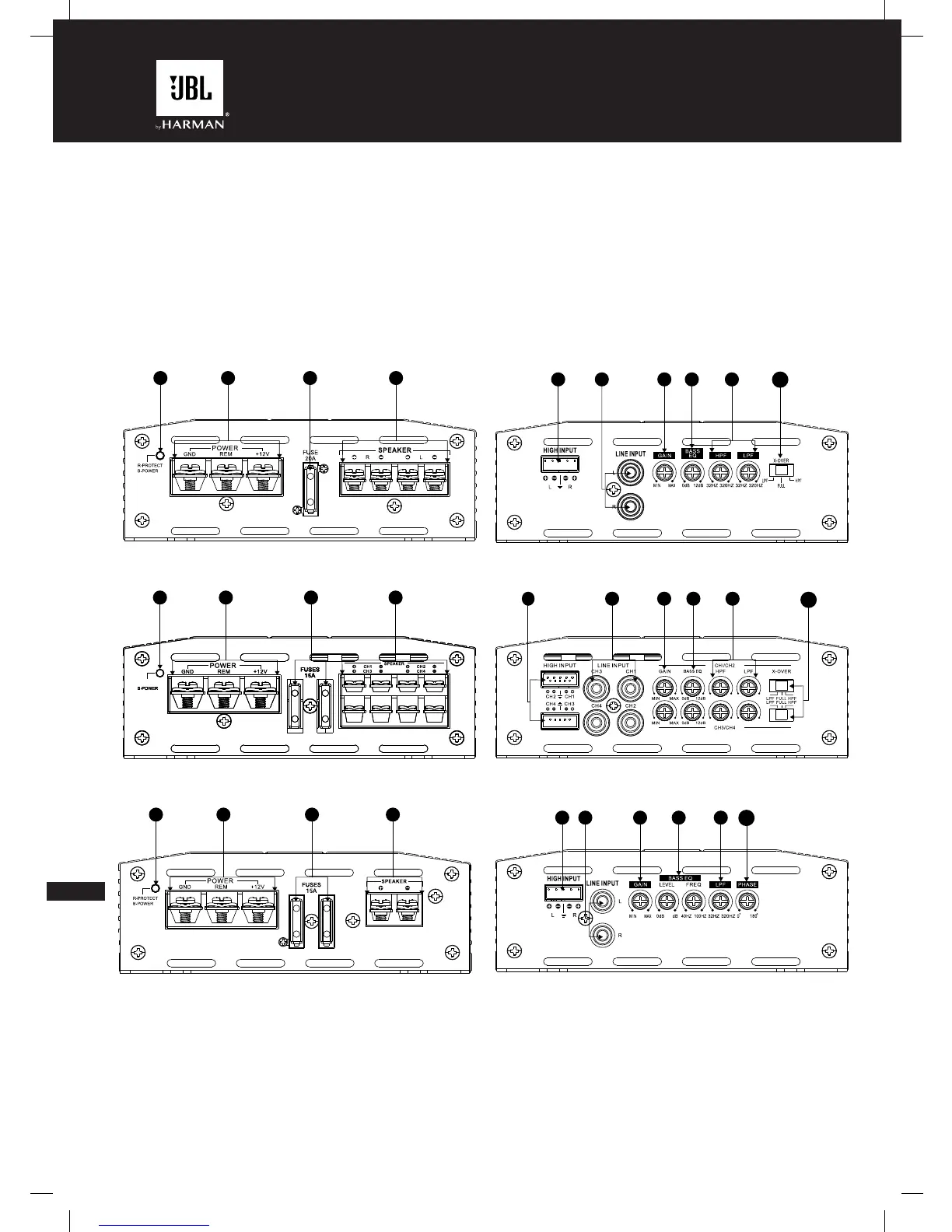

第 1 章： 输入连接的图像索引
Stage 功放左侧面板
Stage A6002
Stage A6004 和 A9004 Stage A6004 和 A9004
Stage A3001
Stage A6002
Stage A3001
1. 电源/保护指示灯
2. 电源输入连接器
3. 保险丝
4. 扬声器输出连接器
5. 高电平输入
6. 线路电平输入 (RCA)
7. 增益（输入灵敏度）
8. 低音 EQ 控件
9. 分频频率控件
10. 分频滤波器选择器
11. 低音扬声器相位选择器
Stage 功放右侧面板
第 2 章： 安装和接线
产品清单：
1 台功放
4 颗固定螺丝
备用保险丝（A6002 一根， A3001, A6004 和 A9004 两根）
高电平输入适配器（A6002 和 A3001 一个，A6004 和 A9004 两个）
安装硬件
快速入门指南
1 3
2 4
5
9
7 8
10
6
R-PROTECTR-PROTECTR-PROTECT
1
2 3 4
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
32HZ 320HZ
96
7 8 5
10
12
5 7 8 9
11
6
1
2 43
