ÜZEMELTETÉSI UTASÍTÁS
HU
A TERMÉK LEÍRÁSA
A szerszámkészlet az önszabályozandó kuplung (ÖSzK) gyors és helyes cseréjét szolgálja.
A szerszám lehetővé teszi a membrán rugóján nyomás létrehozását az önszabályozandó kuplung felszerelése és eltávolítása során.

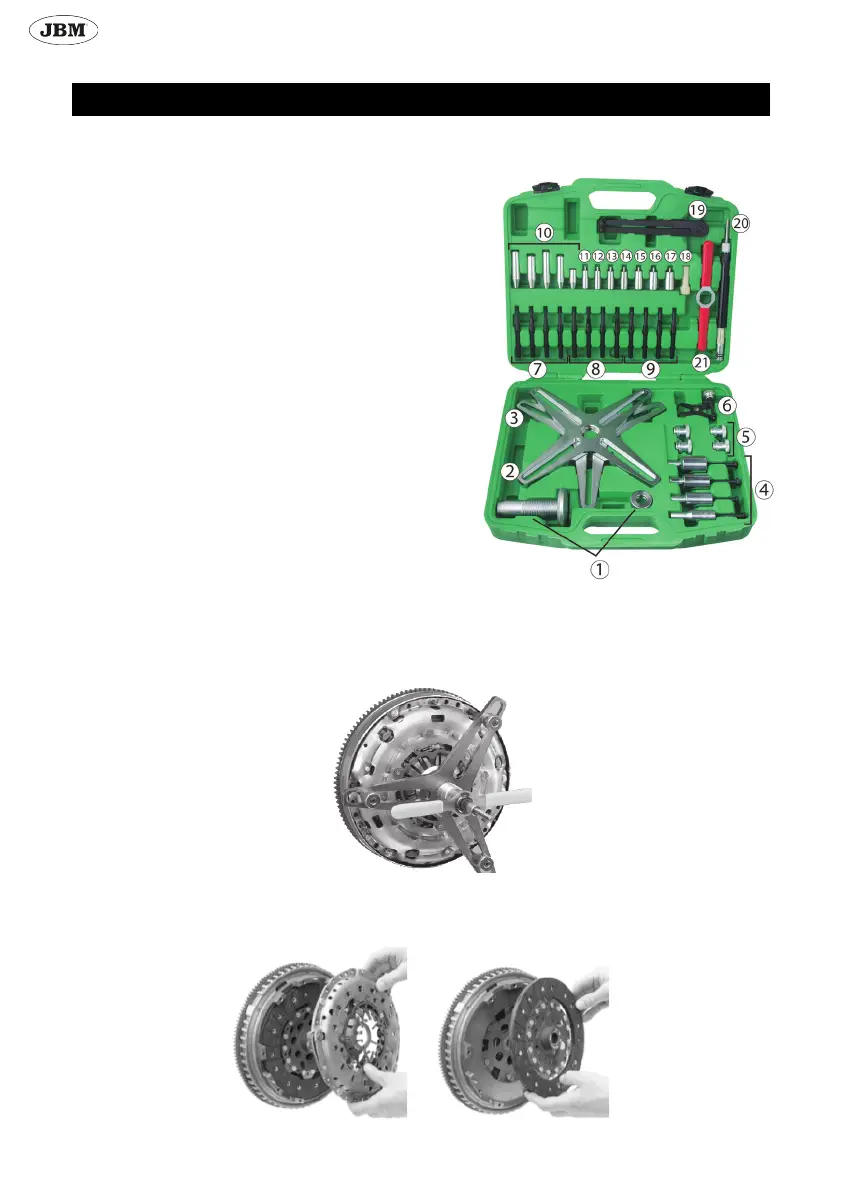

KÉSZLET ÖSSZETEVŐI
1. Nyomócsavar
2. Támasztólemez 4 nyílással
3. Támasztólemez 3 nyílással
4. Központosító szerszám tüskékhez: 15/23, 15/26, 15/28, 15/34
5. Különleges anyacsavarok
6. Eszköz az önszabályozandó kuplung eredeti helyzetébe való visszatéréshez
7. Csap M6
8. Csap M7
9. Csap M8
19. Állítható kulcs
21. Fogantyú
Központosító eszköz:
10. Központosító kúpok
11. Központi csap Ø 12 mm
12. Központi csap Ø 14 mm
13. Központi csap Ø 15 mm
14. Központi csap Ø 16 mm
15. Központi csap Ø 17 mm
16. Központi csap Ø 18 mm
17. Központi csap Ø 19 mm
18. Távtartó kúp
20. A központosító eszköz
ELTÁVOLÍTÁS
- Csavarja ki a rögzítő csavarokat a kuplung nyomólemezéről (a 6 csavar számára csavarjon ki a 3 csavart, 8 csavar számára
csavarjon ki 4-et).
- Vegye ki a 3 vagy 4 csapot, attól függően, hogy hány csavar van kicsavarva, és csavarja be helyettük a csapokat.
- Válasszon egy megfelelő, 3 vagy 4 nyílású (résű) támasztólemezt, attól függően, hogy hány csavar van kicsavarva. Csavarja rá a
támasztólemezt a nyomócsavarra.
- Helyezze a csapokat a tartólemez nyílásaiba.
- Elhelyezve a támasztólemezt csavarja rá a csapokra a speciális anyacsavarokat támasztólemez megbízható rögzítéséhez.
- Forgassa a fogantyút az óramutató járásával megegyező irányba addig, amíg a membrános rugó nem lesz teljesen lenyomva.
- Távolítsa el a kuplung nyomólemezében maradt csavarokat.
- Forgassa a fogantyút az óramutató járásával ellentétes irányba, vegye le a támasztólemezt, csavarja le a csapokat és a közpon-
tosító eszközöket.
- Távolítsa el a kuplung nyomólemezét és a kuplung lemezét.
