· 6 ·
GUIDE D’UTILISATION
FR
PRESENTATION DU PRODUIT
Jeux d´outils permettant de changer correctement et rapidement les embrayages auto-ajustables (SAC). Il permet la tension de la
plaque de pression de l´embrayage lors du montage et démontage

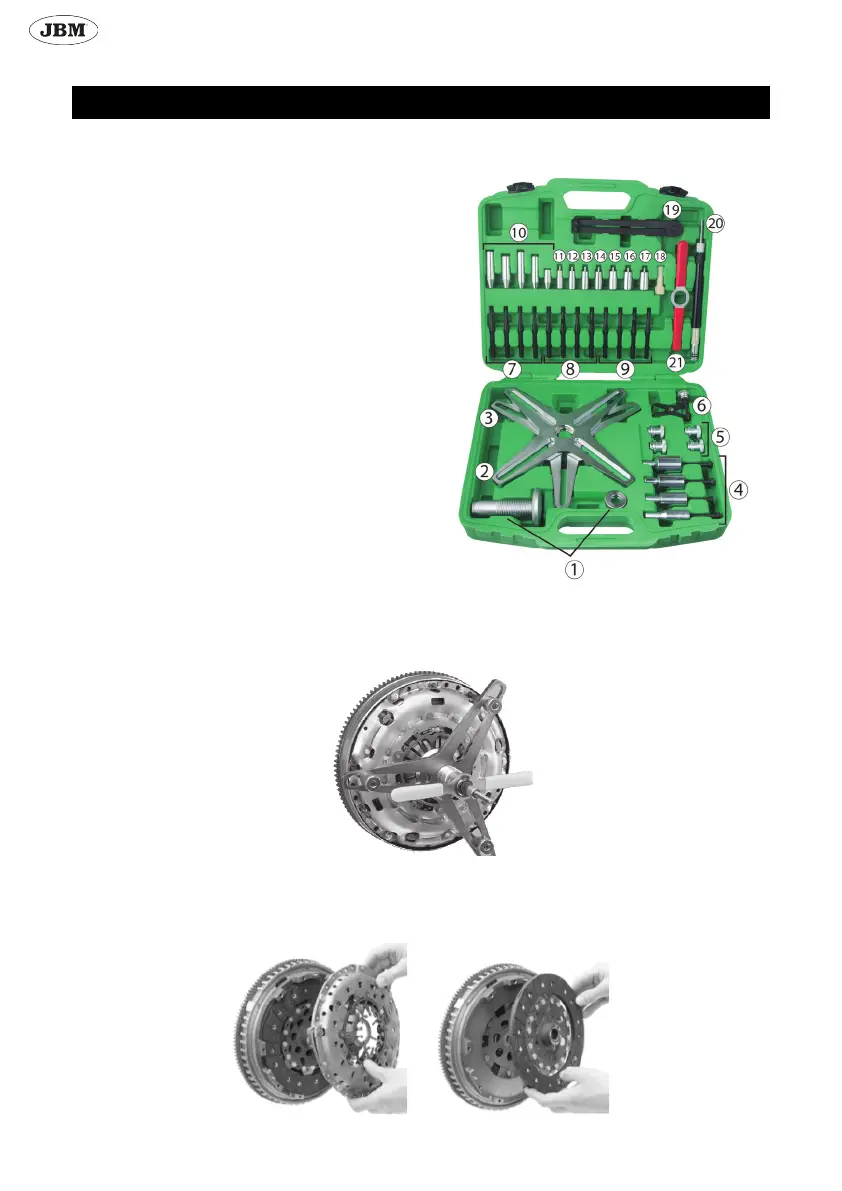

LISTE DES COMPOSANTS
1. Pièce de pression
2. Guillotine de 4 pointes
3. Guillotine de 3 pointes
4. Centreurs: 15/23, 15/26, 15/28, 15/34
5. Ecrou spécial
6. Pinces pour réinitialisation
7. Tige d’appui M6
8. Tige d’appui M7
9. Tige d’appui M8
19. Compás
21. Manette
Centreur:
10. Cones de centrage
11. Pin Ø 12mm
12. Pin Ø 14mm
13. Pin Ø 15mm
14. Pin Ø 16mm
15. Pin Ø 17mm
16. Pin Ø 18mm
17. Pin Ø 19mm
18. Cone expensible
20. Clé en épi ajustable
DESMONTAGE
- Sur le plateau ajustable, enlever 1 vis sur 2 .
- Prendre 3 ou 4 tiges d´appui, selon les vis retirés et les visser dans les trous ou étaient situés les vis.
- Choisir la bonne guillotine, de 3 ou 4 pointes selon les vis retirés et lui visser le gond avec la piece de pression.
- Mettre la guillotine dans la tige d´appui.
- Visser avec l´écrou spécial pour maintenir xe.
- Tourner la manette dans le sens inverse des aiguilles d´une montre jusqu´à ce que le diaphragme soit sous pression.
- Dévisser les vis qui se trouvent toujours sur le plateau ajustable.
- Tourner l´outil dans le sens inverse des aiguilles d´une montre et sortir la guillotine, les tiges et le centreur.
- Retirer le plateau auto-ajustable et le disque d´embrayage.
