INSTRUKCJA OBSŁUGI
PL
OPIS PRODUKTU
Zestaw narzędzi jest przeznaczony do szybkiego i prawidłowego wymontowania sprzęgła samonastawnego (SSN).
Narzędzie to pozwala na wytworzenie ciśnienia na sprężynie membranowej podczas instalowania i wyjmowania sprzęgła samonas-
tawnego.

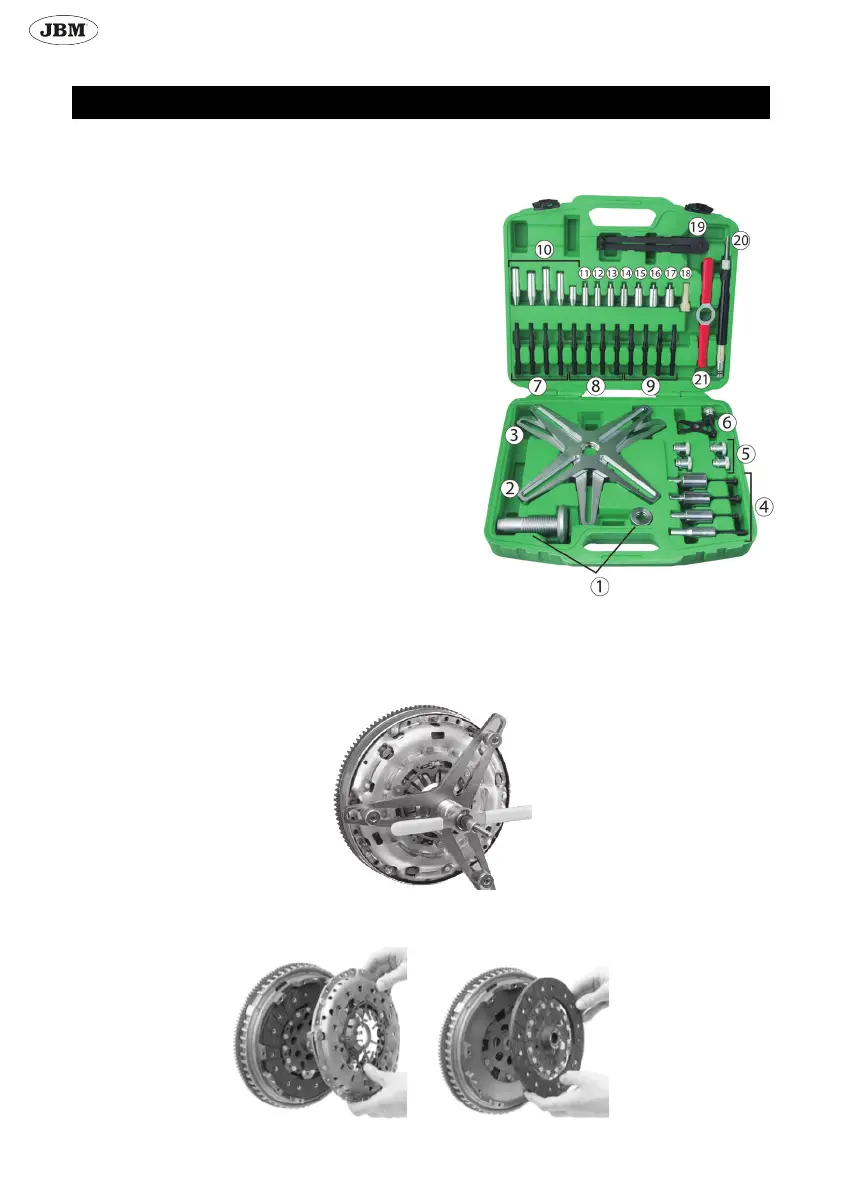

KOMPLETNOŚĆ
1. Śruba dociskowa
2. Płyta nośna z 4 gniazdami
3. Płytka nośna z 3 szczelinami
4. Narzędzie centrujące trzpienie: 15/23, 15/26, 15/28, 15/34
5. Specjalne orzechy
6. Urządzenie do zwracania samoregulującego sprzęgła do pierwotnego
położenia
7. Zatrzask M6
8. Szpilka do włosów M7
9. Końcówka M8
19. Klucz nastawny
21. Uchwyt
Urządzenie centrujące:
10. Centrowalne stożki
11. Sworzeń środkowy Ø 12 mm
12. Sworzeń środkowy Ø 14 mm
13. Sworzeń centralny Ø 15 mm
14. Sworzeń środkowy Ø 16 mm
15. Sworzeń środkowy Ø 17 mm
16. Sworzeń środkowy Ø 18 mm
17. Sworzeń środkowy Ø 19 mm
18. Stożek dystansowy
20. Urządzenie do centrowania
WYJMOWANIE
- Odkręć śruby mocujące z płyty dociskowej sprzęgła (w przypadku 6 śrub odkręcić 3, dla 8 śrub odkręcić 4).
- Weź 3 lub 4 szpilki, w zależności od tego ile jest dokręcanych śrub i wkręcaj śruby w miejsce.
- Wybierz odpowiednią płytę podpierającą z 3 lub 4 otworami (szczelinami), w zależności od liczby skręcanych śrub. Przykręć płytę
wsporczą do śruby dociskowej.
- Włóż kołki do rowków płyty wsporczej.
- Po założeniu podstawowej płyty należy nakręcić nakrętki specjalne, aby zapewnić niezawodne mocowanie płyty podstawy.
- Obróć pokrętło w prawo, aż sprężyna membrany zostanie wciśnięta.
- Wykręć śruby, które pozostają w płycie dociskowej sprzęgła.
- Obróć uchwyt w lewo i zdejmij płytę podpórki, odkręcaj szpilki i urządzenie centrujące.
- Zdejmij płytę dociskową sprzęgła i dysk sprzęgła.
