MANUAL DE INSTRUCCIONES
ES

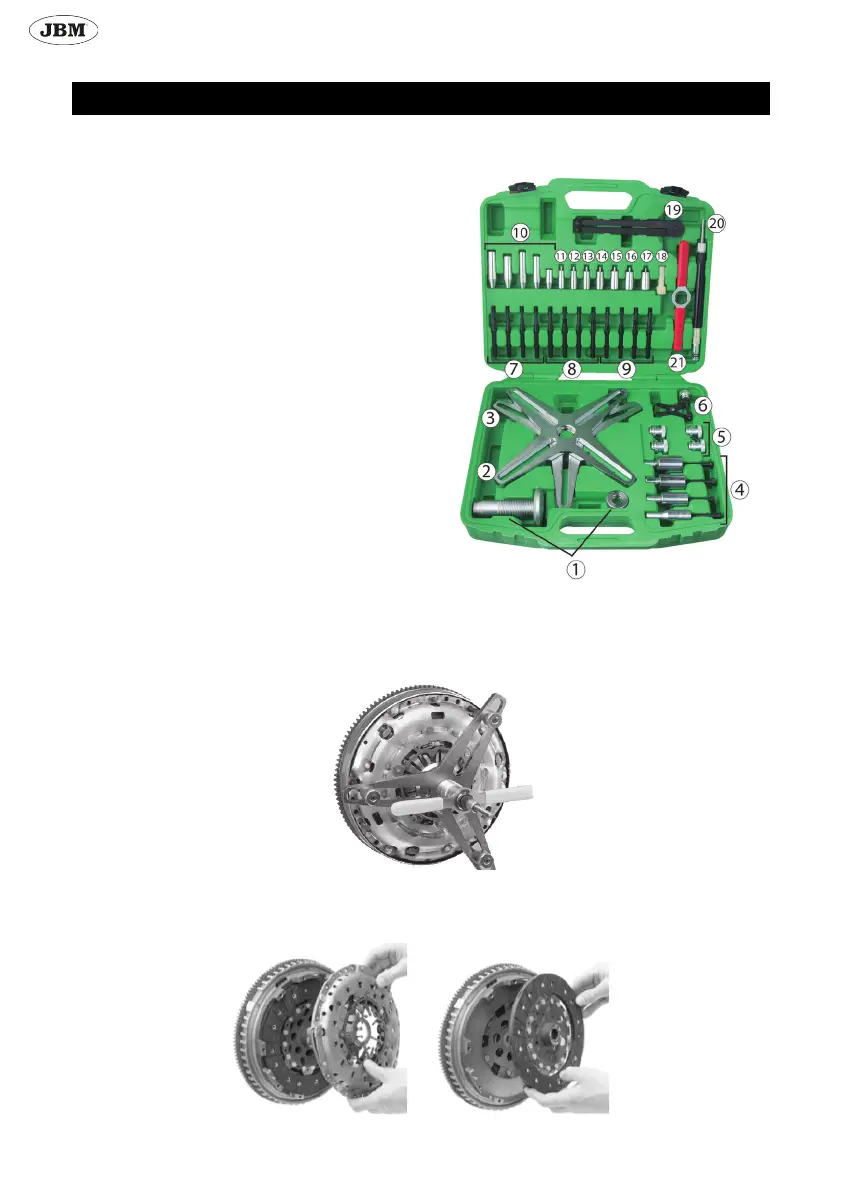

PRESENTACIÓN DEL PRODUCTO
Juego de herramientas para cambiar correcta y rápidamente los embragues autoajustables (SAC). Permite la tensión de la placa de
presión del embrague en el montaje y desmontaje del embrague.
LISTADO DE COMPONENTES
1. Pieza de presión
2. Guillotina de 4 puntas
3. Guillotina de 3 puntas
4. Centradores: 15/23, 15/26, 15/28, 15/34
5. Tuercas especiales
6. Pinza para resetear
7. Varilla de apoyo M6
8. Varilla de apoyo M7
9. Varilla de apoyo M8
19. Llave de espigas ajustable
21. Maneta
Centrador:
10. Conos de centrado
11. Pin Ø 12mm
12. Pin Ø 14mm
13. Pin Ø 15mm
14. Pin Ø 16mm
15. Pin Ø 17mm
16. Pin Ø 18mm
17. Pin Ø 19mm
18. Cono expandible
20. Centrador de discos
DESMONTAJE
- En el plato autoajustable, quite 1 tornillo de cada 2 (si tiene 6 tornillos retire 3 y si tiene 8 retire 4).
- Coja 3 o 4 varillas de apoyo, dependiendo de los tornillos que haya retirado, y enrósquelas en los agujeros dónde estaban los tornillos.
- Escoja la guillotina adecuada, de 3 o 4 puntas según los tornillos que haya retirado y enrósquele el husillo con la pieza de presión.
- Ponga la guillotina en las varillas de apoyo.
- Atornille con las tuercas especiales para que se mantenga ja.
- Gire la maneta en sentido horario hasta que el diafragma esté totalmente bajo presión.
- Desatornille los tornillos que aún se encuentran enroscados en el plato autoajustable.
- Gire la herramienta de pretensión en sentido anti horario y extraiga la guillotina, las varillas y el centrador.
- Retire el plato autoajustable y el disco de embrague.
