Jensen UV9 Quick Start Guide

Impreso en China
UV9 Guía Rápida del Comienzo
SERIES

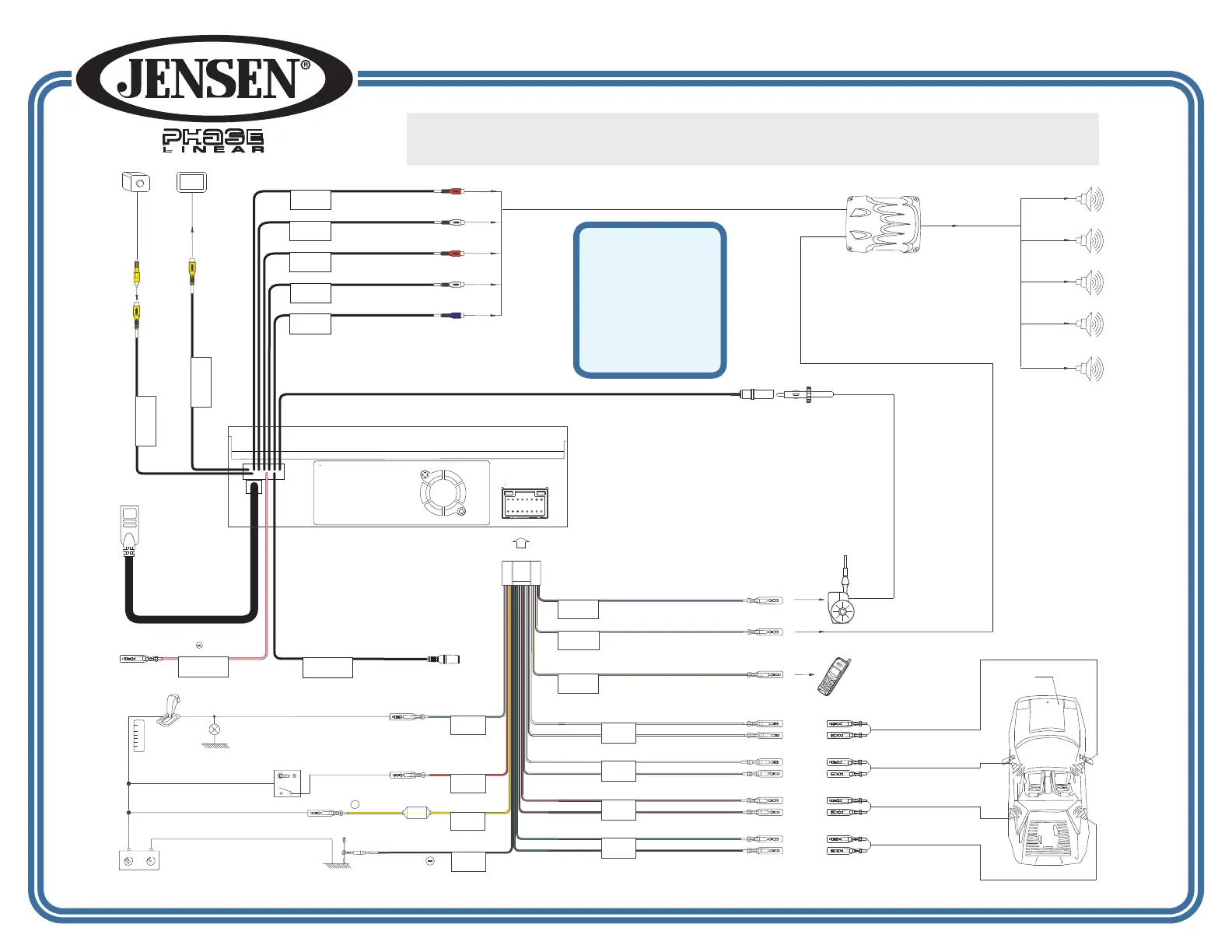

Cable de Harnais
Control del amplificador de potencia externo
Toma de Antena
SUR-R
FRONT L
FRONT R
SUR- L
AZUL
AZUL/BLANCO
BLANCO/NEGRO -
GREEN/BLACK -
BLANCO +
VERDE +
PÚRPURA +
PÚRPURA/NEGRO -
GRIS/NEGRO -
GRIS +
FRENTE L+
FRENTE L-
FRENTE R+
FRENTE R-
ARRIERE R+
ARRIERE R-
ARRIERE L+
ARRIERE L-
Car
Mudo (deje abierto si no está conectado)
MARRÓN
Teléfono del automóvil
FRONT L
FRONT R
REAR R
REAR L
MUTE
P.CONT
ANT.CONT
ACC
VERDE/BLANCO
NEGRO
AMARILLO
ROJO
FUSIBLE (15A)
Batería
Llave de Ignición
Toma a Tierra
P
R
N
D
2
L
Batería
Batería +
Toma a Tierra
BATT
ACC
REVERSE +
GND
ROSA
AMARILLO
PRK SW
Amplificador de Potencia Externo
Antena
VIDEO OUT
AMARILLO
Video Posterior
CAMERA
FRENO DE MANO
SUBWOOFER
NAV101/NAV102
Conector
(equipo opcional)
SWC
Control Giratorio SWC
(por sus siglas en inglés)
requiere Adaptador de Interfaz PAC SWI-PS,
Vendido por Separado.
Control de antena automático (conecte
a la punta del control de antena y a la fuente
de alimentación del amplificador de la antena)
Cámara de Video
Posterior
Llave Gearbox
¿Necesita ayuda?
Para asistencia
técnica, llame a la
línea de atención al
cliente de Jensen al
1-800-323-4815.
IMPORTANTE: Una conexión incorrecta de los cables puede dañar la unidad. Siga las instrucciones
del cableado cuidado-samente o haga que un técnico experto realice la instalación.
