Jensen VR187 - Wiring; Wiring Chart

VR187
6
BLUE (CH:1)
BROWN (CH:2)
GREEN (CH:3)
ORANGE (CH:4)
REDBLUEGREEN
NAVIGATION TO RGB
CABLE NOT INCLUDED
(PURCHASE SEPARATELY)
BROWN
SYNC
WHITE
AUDIO
YELLOW
NTSC
NAVIGATION IR
3.5 mm. JACK
NPD5500
NOT INCLUDED
(PURCHASE SEPARATELY)
CABLE NOT INCLUDED
(PURCHASE SEPARATELY)
OSA FUSE
ISA FUSE
PREAMP OUTPUT (GREY CABLE)
AUX IN (BLACK CABLE)

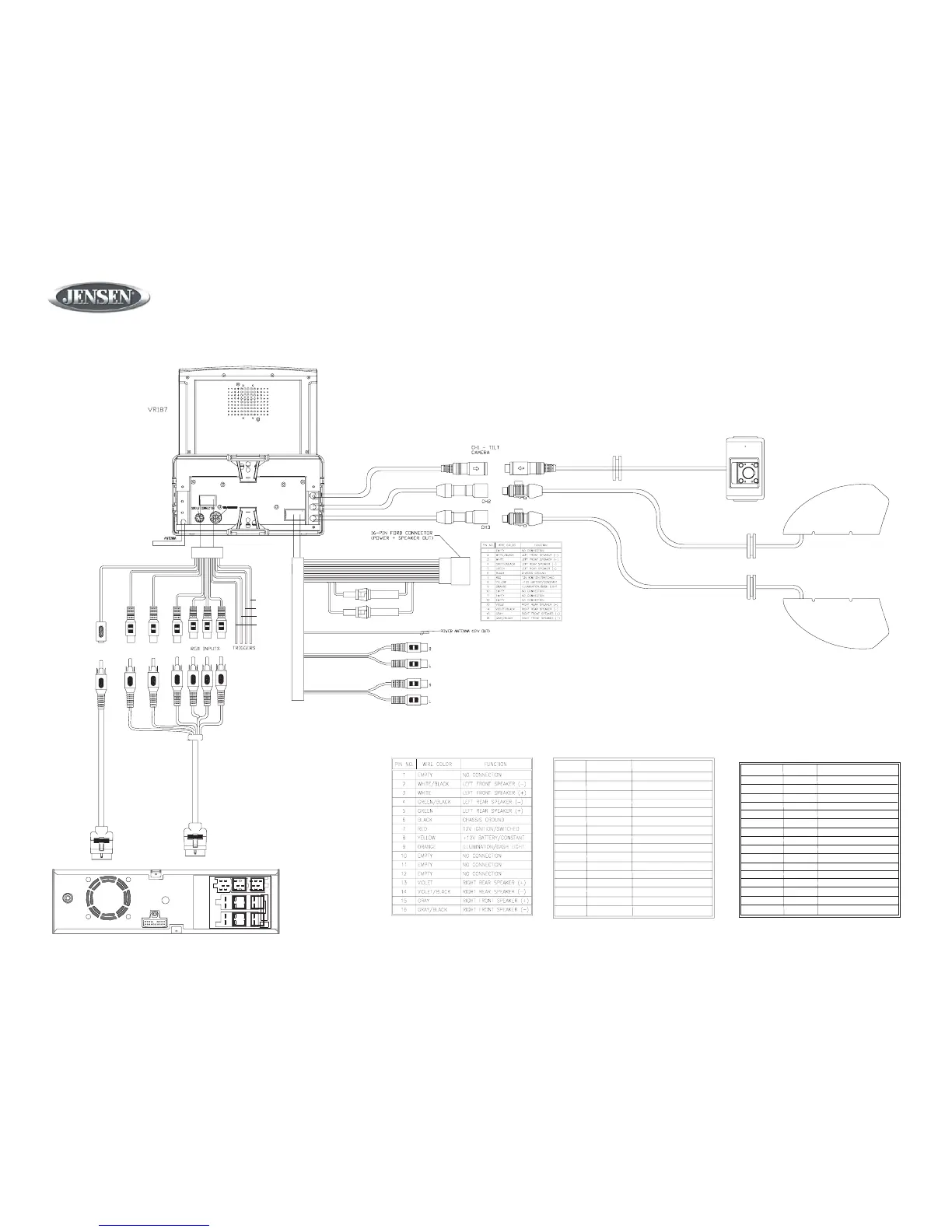

WIRING CHART
VCCT130 TILT CAMERA
NOT INCLUDED
(PURCHASED SEPARATELY)
CAMERA
NOT INCLUDED
(PURCHASED SEPARATELY)
CAMERA
NOT INCLUDED
(PURCHASED SEPARATELY)
WIRING CHART
CUADRO DE CABLEADO
Nro. de Pin Color del cable Función
1 Vacío Sin conexión
2 Blanco / Negro Altavoz delantero izquierdo (-)
3 Blanco Altavoz delantero izquierdo (+)
4 Verde / Negro Altavoz trasero izquierdo (-)
5 Verde Altavoz trasero izquierdo (+)
6 Negro Toma a tierra en chasis
7 Rojo Ignición 12 v / Alternado
8 Amarillo Batería +12v / Constante
9 Naranja Iluminación / Luz de arranque
10 Vacío Sin conexión
11 Vacío Sin conexión
12 Vacío Sin conexión
13 Violeta Altavoz trasero derecho (+)
14 Violeta / Negro Altavoz trasero derecho (-)
15 Gris Altavoz delantero derecho (+)
16 Gris / Negro Altavoz trasero derecho (-)
TABLEAU DU CÂBLAGE
Numéro du pin Couleur Fonction
1 Vide Pas de connection
2 Blanc/Noir Haut parleur d'avant gauche (-)
3 Blanc Haut parleur d'avant gauche (+)
4 Vert/Noir Haut parleur d'arrière gauche (-)
5 Vert Haut parleur d'arrière gauche (+)
6 Noir Châssis terre
7 Rouge Allumage 12V/Allumé
8 Jaune Pile +12V/Constant
9 Orange Illumination/Lumière de bord
10 Vide Pas de connexion
11 Vide Pas de connexion
12 Vide Pas de connexion
13 Violet Haut parleur d'arrière droite (+)
14 Violet/Noir Haut parleur d'arrière droite (-)
15 Gris Haut parleur d'avant droite (+)
16 Gris/Noir Haut parleur d'avant droite (-)
Wiring / Cableado / Câblage
