4.4 Beschreibung der Maschine

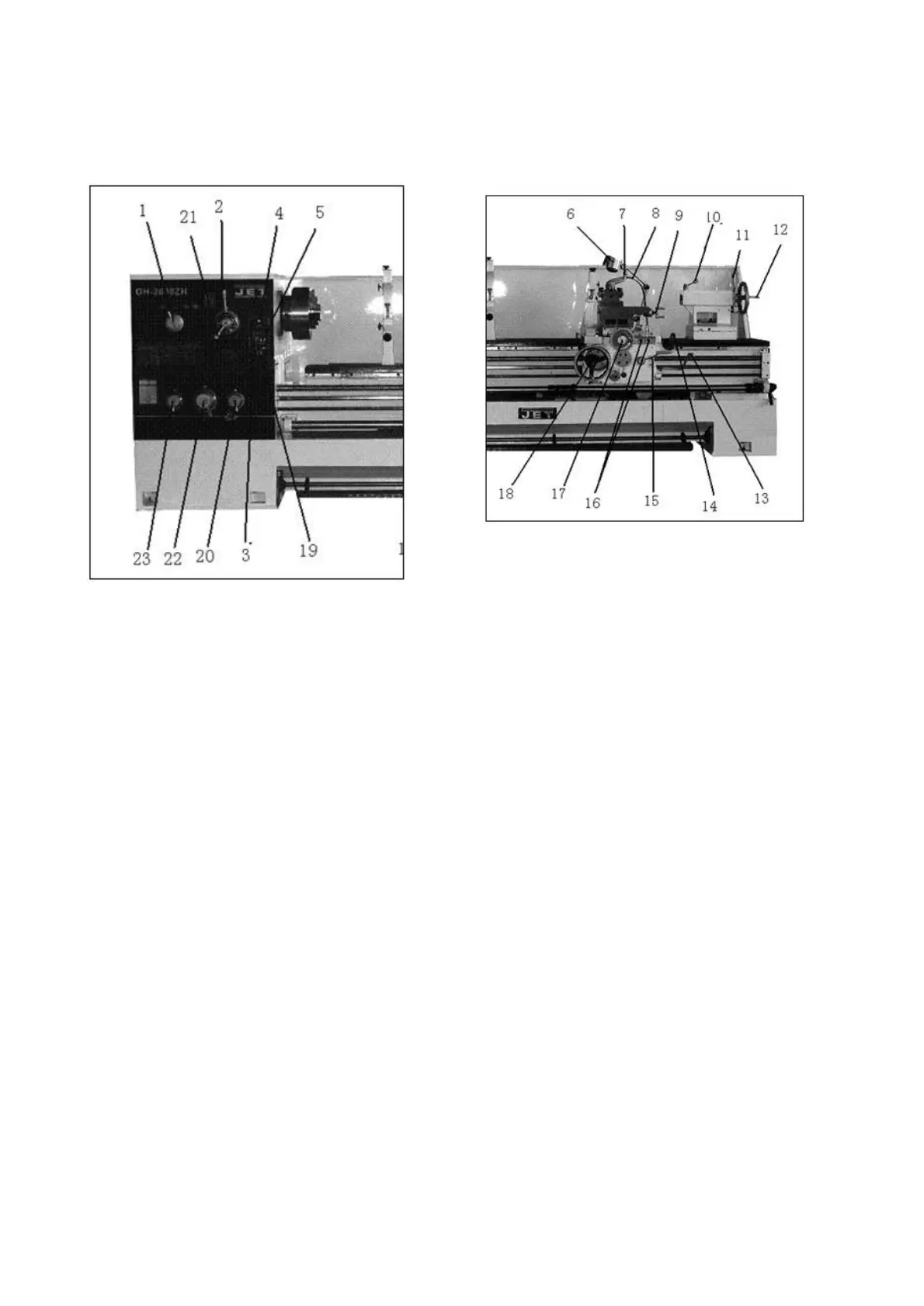

Fig 1
1…Wahlhebel Gewindesteigung
2…Drehzahl-Wahlhebel
3…Not-Aus Taster
4…Kühlpumpe Ein/Aus
5…Einschaltknopf Hauptmotor
6…Schalter Maschinenleuchte
7…Hebel für Drehmeißelhalter
8…Hahn für Kühlmitteleinrichtung
9…Oberschlitten
10…Klemmhebel Pinole
11…Klemmhebel Reitstock
Fig 2
12…Handrad Reitstockpinole
13…Spindellauf Wahlhebel Vorlauf/Stopp/Rücklauf
14…Vorschub Steuerknüppel mit Eilgangtaster
15…Schloßmutter
16…Ein-/Ausschaltknopf Hauptmotor
17…Querschlitten Handrad
18…Bettschlittenhandrad
19…Netzkontroll Taster
20….Vorschubgeschwindigkeit-Wahlhebel
21….Drehzahl-Wahlhebel
22… Vorschubgeschwindigkeit-Wahlhebel
23… Gewindemodus- Wahlhebel
