30

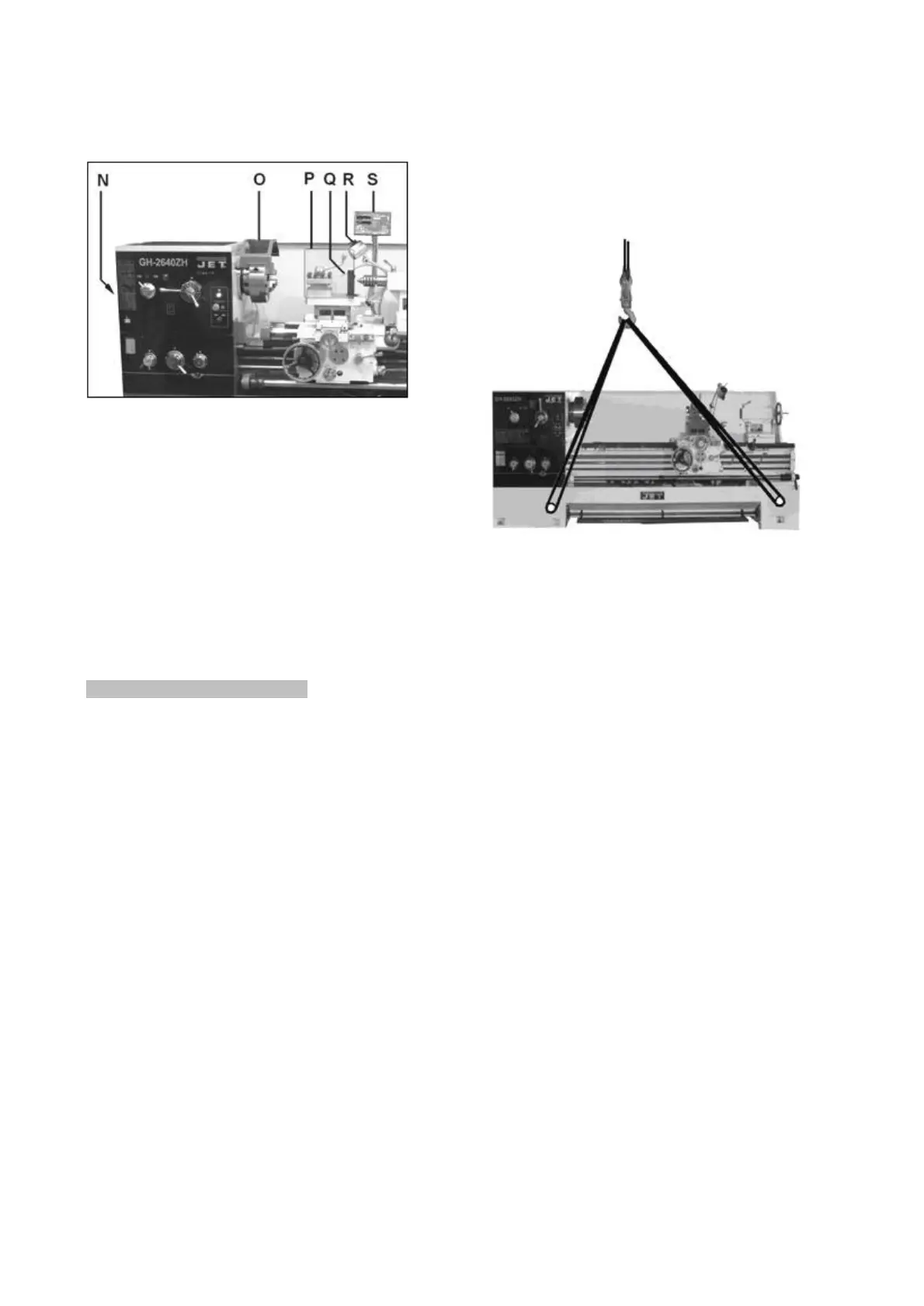

Fig 3
N….Räderdeckel
O.…Futterschutz
P….Stahlhalterschutz
Q….Kühlmitteldüse
R….Halogen-Maschinenleuchte
S….3-Achs-Positionsanzeige (optional)
5. Transport und Inbetriebnahme
5.1. Transport und Aufstellung
Die Maschine wird geschlossen auf Palette geliefert.
Zum Transport verwenden Sie einen handelsüblichen
Stapler oder Hubwagen. Sichern Sie die Maschine beim
Transport gegen Umfallen.
Die Aufstellung der Maschine sollte in geschlossenen
Räumen erfolgen und braucht ausreichend Platz um von
allen Seiten zugänglich zu sein.
Fundamentplan siehe Anhang.
5.2 Montage
Wenn Sie beim Auspacken einen Transportschaden
feststellen, benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht in Betrieb.
Entsorgen Sie die Verpackung bitte umweltgerecht.
Entfernen Sie das Rostschutzfett mit Petroleum, Dieselöl
oder einem milden Lösungsmittel.
Schrauben Sie die Maschine von der Palette ab.
Bewegen Sie Bettschlitten und Reitstock nach rechts.
Schieben Sie 2 ausreichend starke Stahlstangen in
die Öffnungen des Maschinensockels (Fig 4).
Mit ausreichend starken Tragegurten anheben.
Fig 4
Achtung: Die Maschine ist schwer!
GH 2040 ZH 2750 kg
GH 2060 ZH 3000 kg
GH 2080 ZH 3250 kg
GH 2640 ZH 2750 kg
GH 2660 ZH 3145 kg
GH 2680 ZH 3870 kg
GH 26120 ZH 4250 kg
Achten Sie auf ausreichende Tragfähigkeit und
einwandfreien Zustand der Hebezeuge.
Treten Sie niemals unter schwebende Lasten.
