6.1 Werkstückaufspannung
Spannmittel Demontage:
Schützen Sie das Maschinenbett vor der
Spannmitteldemontage mit einem Holzbrett.
Halten Sie das Spannmittel während Sie die 3 Camlock
Spannexcenter ¼ Umdrehung im Gegenuhrzeigersinn
lösen.
Richten Sie die Markierungen (A, Fig 6) zueinander aus.

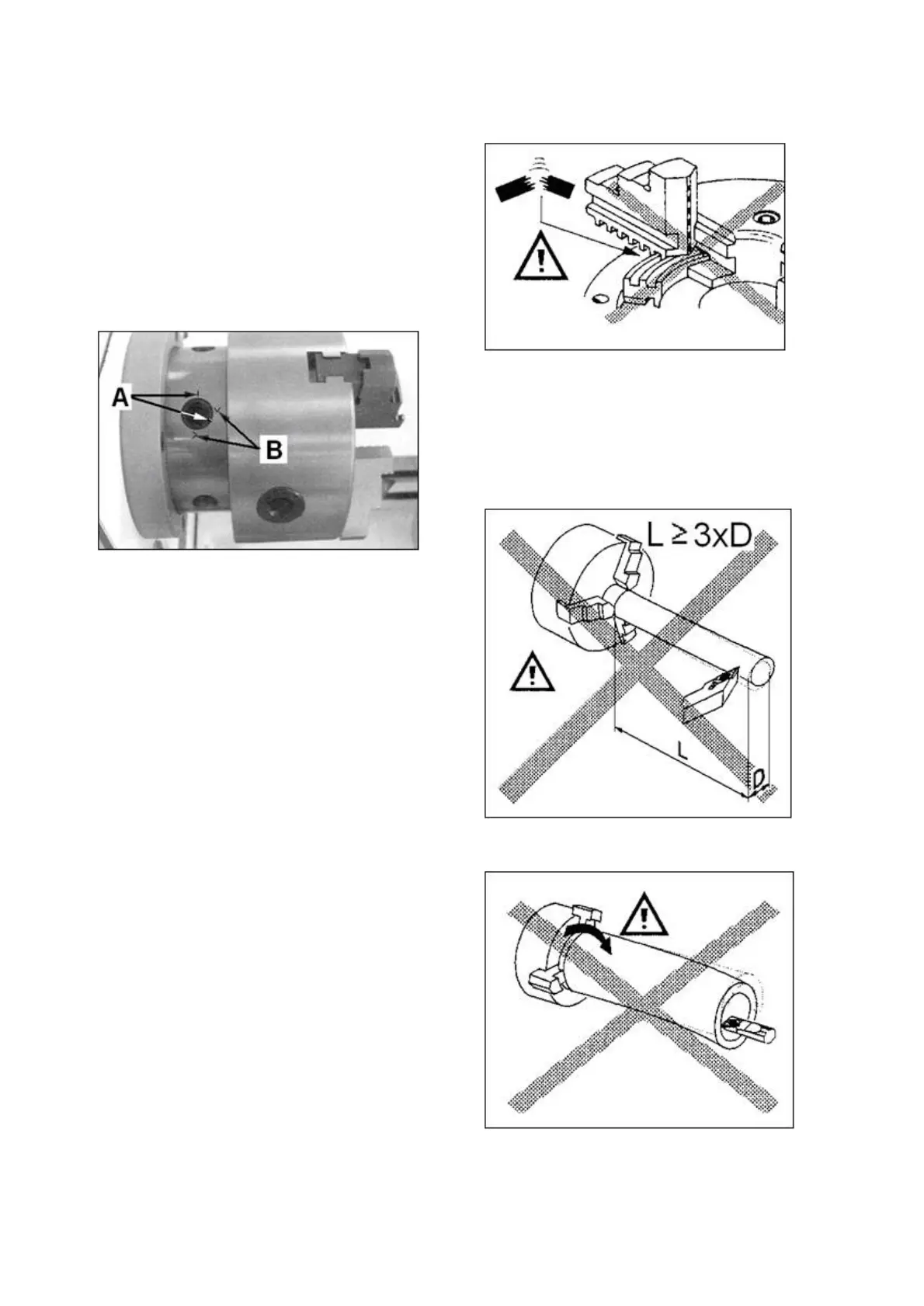

Fig 6
Entfernen Sie das Spannmittel mit Vorsicht.
Reinigen Sie alle Kontaktflächen.
Pressen Sie das Spannmittel von Hand gegen die
Spindelnase.
Spannen Sie die Camlock Spannexcenter im
Uhrzeigersinn.
Die Markierung der Spannexcenter (A) muss sich
zwischen den 2 Pfeilmarkierungen (B) befinden.
Falls nicht sind die Spannmittel-Camlockbolzen je nach
Bedarf um eine Umdrehung ein- oder auszuschrauben.
Die Camlock Spannexcenter festziehen.
Achtung:
Die Drehzahlbegrenzung des Spannmittels darf nie
überschritten werden.
Backenverzahnung und Zahnkranzspirale müssen sich
immer in vollem Eingriff befinden. Überstehende
Spannbacken können brechen und im Betrieb
wegfliegen (Fig 7).
Fig 7
Vermeiden Sie lang ausladende Aufspannungen.
Werkstücke können sich verbiegen (Fig8) oder
herausgeschleudert werden (Fig 9).
Stützen Sie mit Reitstock oder Lünetten ab.
Fig 8
Fig9
