4.4 Description de la machine

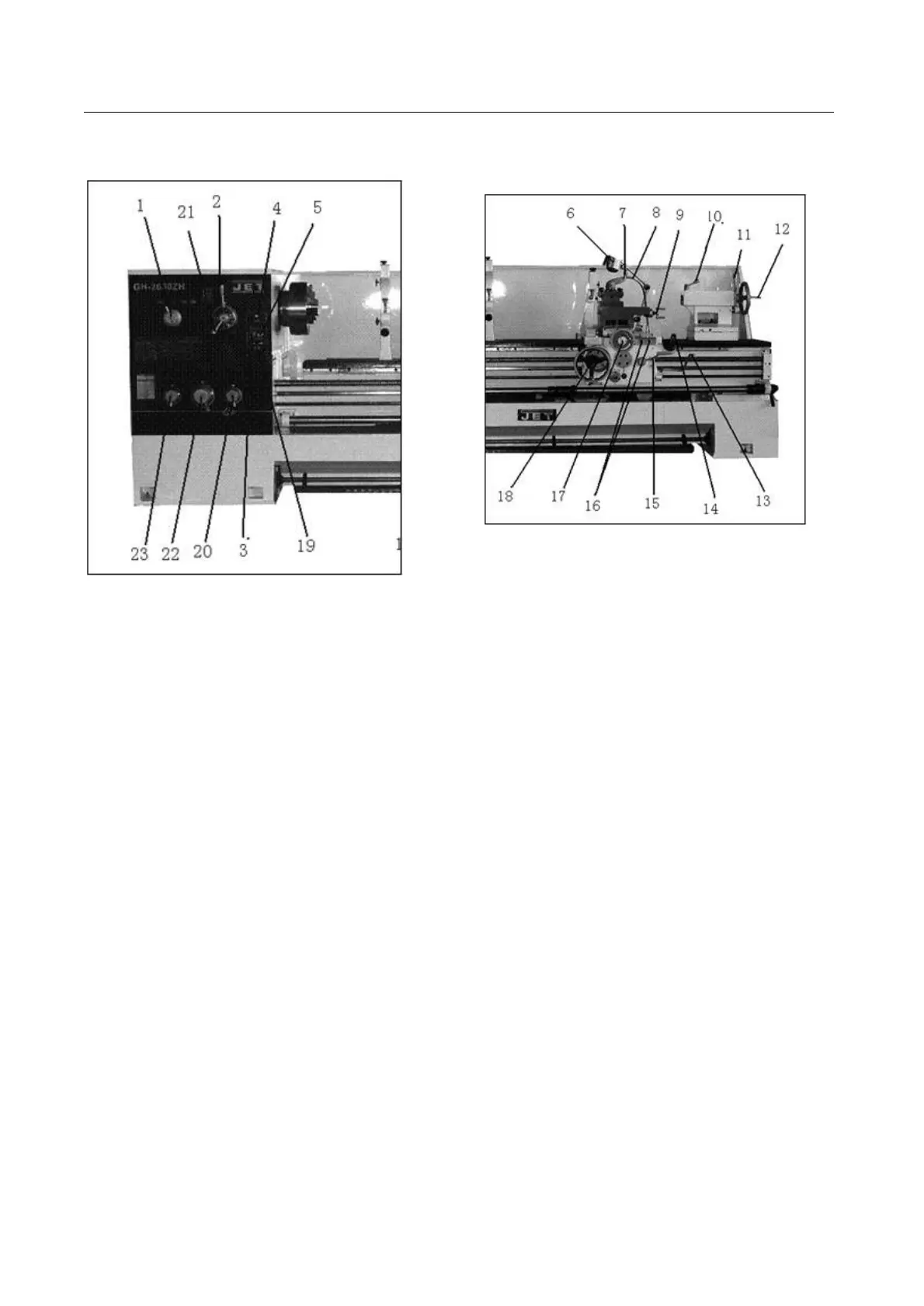

Fig 1
1…Sélecteur de degré de filetage
2…Sélecteur de la vitesse de rotation
3…Bouton d'arrêt d'urgence
4…Pompe de liquide de refroidissement marche/arrêt
5…Bouton de mise en circuit du moteur principal
6…Bouton d'éclairage de la machine
7…Levier pour support d'outils de tournage
8…Robinet du dispositif de refroidissement
9…Chariot supérieur
10…Levier de serrage de la douille de broche
11….Levier de serrage de la contrepoupée
Fig 2
12…Volant de la broche de contrepoupée
13…Sélecteur de la course de broche
avant/arrêt/arrière
14…Manche de commande de l'entraînement avec
touche d'avance rapide
15…Ecrou embrayable de vis-mère
16…Bouton de marche/arrêt du moteur principal
17…Volant du chariot transversal
18….Volant du chariot longitudinal
19….Bouton de contrôle du réseau
20….Sélecteur de la vitesse d'entraînement
21….Sélecteur de la vitesse de rotation
22….Sélecteur de la vitesse d'entraînement
23… Sélecteur du mode de filetage
