55
6.1 Serrage des pièces d’œuvre
Démontage de l'accessoire de serrage:
Avant le démontage de l’accessoire de serrage, protéger
le bâti avec une planche.
Tenir l’accessoire de serrage en tournant les 3 pinces
excentrées Camlock d’¼ de tour dans le sens inverse
des aiguilles d’une montre.

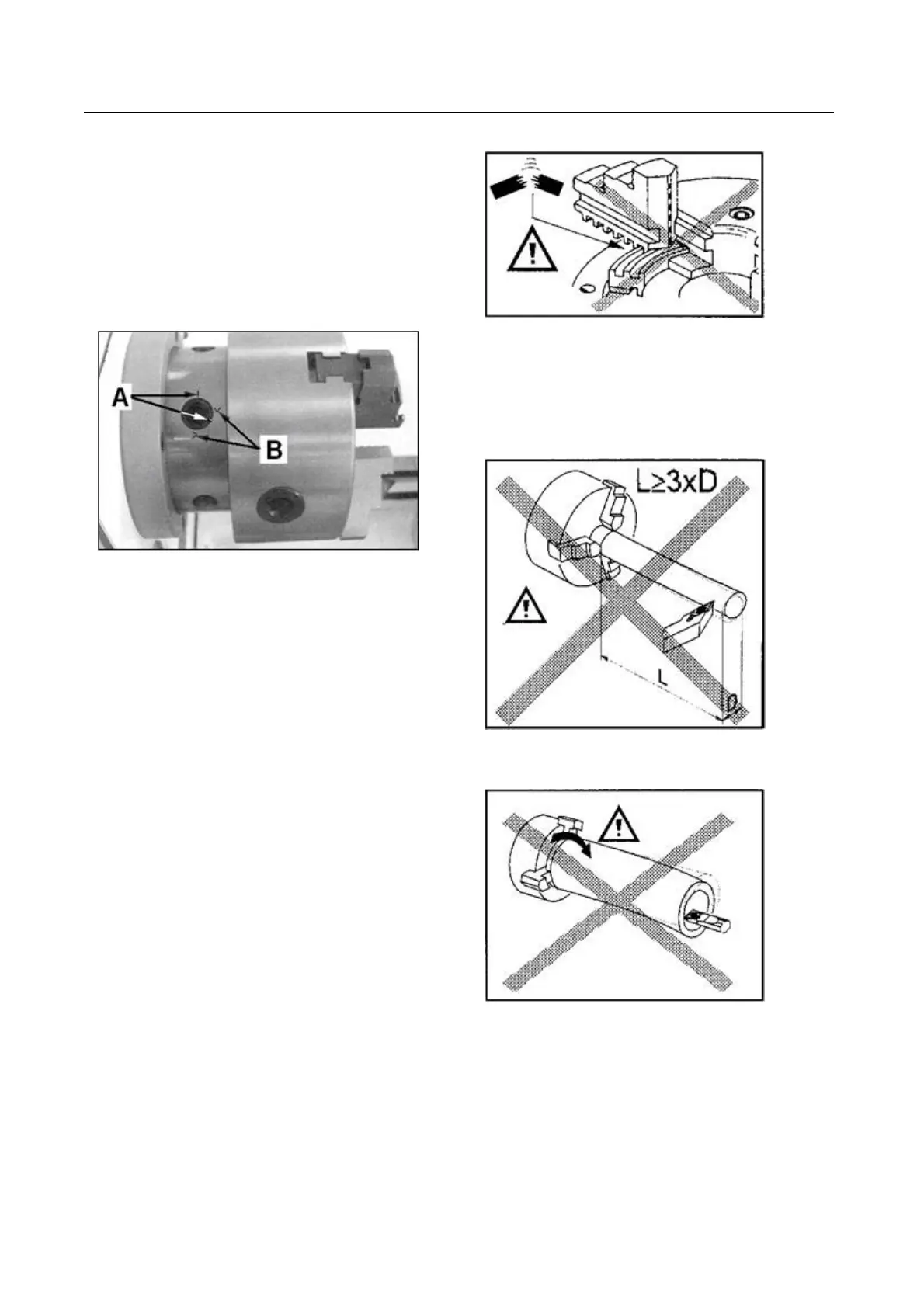

Faire coïncider les marques (A, Fig 6).
Fig 6
Retirer le dispositif de serrage avec précaution.
Nettoyer les surfaces de contact.
Presser l’accessoire de serrage avec la main contre le
nez de broche.
Tendre les pinces excentrées Camlock dans le sens des
aiguilles d’une montre.
La marque de la pince excentrée (A) doit se trouver
entre les 2 flèches (B). Si ce n’est pas le cas, visser ou
dévisser d’un tour les boulons de l’accessoire de serrage
Camlock
Bloquer les 3 pinces excentrées Camlock.
Attention:
Ne pas dépasser les limites de la vitesse de rotation de
l’accessoire de serrage.
La denture des mors de serrage et celle de la spirale
doivent toujours être complètement engrenées. Les
mors de serrage dépassant le diamètre du mandrin
peuvent se casser et être éjectés à travers l'atelier. (Fig
7).
Fig 7
Eviter le serrage libre de pièces trop longues, elles
peuvent se courber (Fig 8) ou être arrachées du
mandrin (Fig 9), les appuyer avec la contre-pointe ou
la lunette.
Fig 8
Fig 9
Eviter un serrage court (A, Fig 10) ou le serrage sur
un petit diamètre (B).
